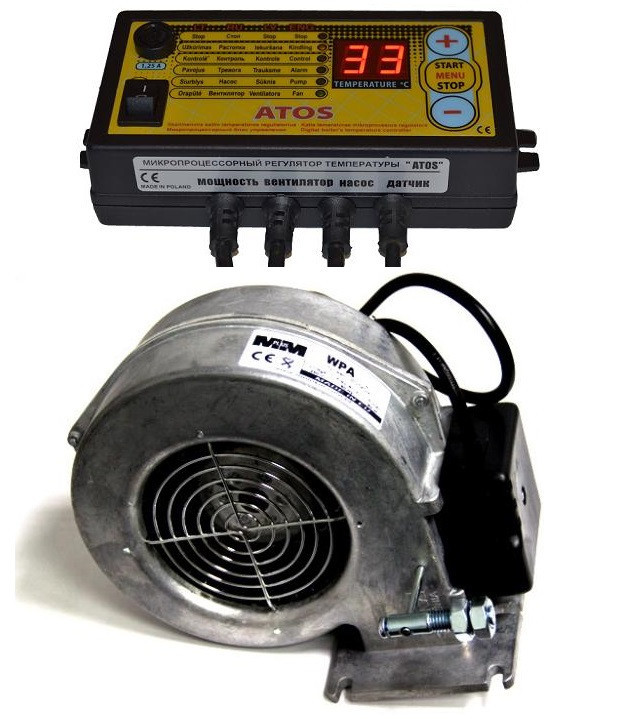

Комплект автоматики Atos c вентилятором WPA-117 для твердопаливних котлів малої потужності



Блок управління ATOS для твердопаливних котлів

Автоматика АТОС призначена для управління нагнітаючим вентилятором в твердопаливних котлах систем центрального опалення, а також для управління насосом для циркуляції теплоносія.

Програмування установок меню

Щоб здійснити зміни в меню слід натиснути кнопку МЕНЮ і потримати протягом 3 секунд. На дисплеї з'явиться перший параметр. Кнопками +, ― можна вибирати те, що ми хочемо змінити. Вибравши параметр, слід знову натиснути кнопку МЕНЮ. Потім за допомогою кнопки + або – зменшуємо або збільшуємо його рівень. Повторним натисканням кнопки МЕНЮ зберігається зміна. Блок управління автоматично вийде з МЕНЮ, якщо не натискати ніяких кнопок протягом 3 секунд. Можливо, повернутися до заводських установок у разі порушення регулювань. З цією метою параметр функції (ЗУ – заводські установки) слід встановити на і і натиснути кнопку «МЕНЮ», щоб зберегти.

ПОЯСНЕННЯ ФУНКЦІЙ В МЕНЮ ПУЛЬТА УПРАВЛІННЯ

- СР (час продуву) – час, на яке варто включити повітродувку під час продуву (регулювання в обсязі 5-59 сек.)

- РР (перерва продуву) перерва між продуваннями (регулювання в обсязі 1-99 хв)

- Ob (обороти повітродувки) – сила наддуву, виражена у відсотках (регулювання в обсязі 30-99%, причому 99 означає повну потужність повітродувки)

- ОР (обороти під час продувок) – сила наддуву під час продувок (регулювання в обсязі 30-99%)

- tP (температура підключення насоса центрального опалення) – температура, при якій підключається насос центрального опалення (регулювання в обсязі 25-70)

- НІ (гістерезис) – цей параметр говорить про те, на скільки градусів має впасти температура на котлі нижче заданої, щоб включилася повітродувка (регулювання в обсязі 0-5 градусів)

- bu (виключення/включення повністю звукової сигналізації, що інформує про відсутність палива). Установка параметра на 0 означає відсутність звукових сигналів.

- tO (межа уповільнення оборотів) – дуже важлива функція, застосовна зокрема в малих казанах і при воздуходувках, оснащених клапанами на виході повітря. За допомогою даної функції встановлюємо, з якого моменту повітродувка повинна почати сповільнювати оберти, коли температура на котлі доходить до температури, заданої на регуляторі (регулювання в обсязі 0-10 при чому 0 означає повне виключення уповільнення обертів!). Установка параметра на 10 означає, що за 10 градусів до температури, заданої повітродувкою, обороти починають сповільнюватися. Установка параметра на 1 означає уповільнення до 1 градуса.

Робота блоку управління з кімнатним термостатом (опція, за додаткову плату)

Підключення кімнатного термостата можливо в моделях регулятора, якщо на корпусі блоку керування встановлено гніздо chinch /тюльпан/ (ВИБІР).

Кімнатний термостат досліджує температуру в приміщенні. На її основі регулюється температура в котлі. Після підключення кімнатний термостат отримує вищий пріоритет. Підключається за допомогою двожильного дроту. З боку пульта управління використовуємо вилку тюльпан. Зв'язок між обладнанням здійснюється за принципом замикання або розмикання стиків. Розімкнені – якщо температура, задана на термостаті, вище температури в приміщенні. Зімкнуті – якщо температура досягнута.

Вентилятори для твердопаливних котлів

За допомогою вентиляторів (турбін) керованих автоматикою, здійснюється нагнітання повітря в котел, а конкретніше в камеру спалювання. Повітря подається в потрібний час для забезпечення ефективного спалювання твердого палива.

Технічні параметри вентилятора mplusm "ВПА-117»

Тип двигуна	R2E 120-AR87-37
Макс. тиск	280 Pa
Макс. продуктивність	180 м3/год
Швидкість обертів	1650 об/хв.
Споживана потужність	34 W

Пристрій вентилятора ВПА-117:

Корпус вентилятора складається з двох алюмінієвих частин, в яких вмонтовано електродвигун з зовнішньої крильчаткою. Вхідний отвір закрито запобіжною сіткою. Випускний отвір обладнано прямокутним фланцем з отворами для монтажу на твердопаливному котлі.



Пристрій і застосування вентилятора.

Корпус вентилятора і двигуна виготовлений зі сплаву алюмінію. Двигун прикручений до корпусу шурупами М4. Металеве робоче колесо вентилятора прикріплено безпосередньо на валику сервоприводу і закріплено болтом від осьового зсуву. Втягує манжета вентилятора захищена покриттям, яке запобігає від дотику пальцями до рухомих частин турбіни.

Двигун вентилятора виконаний у класі ізоляції Р і оснащений термічним запобіжником від нецільового використання і пристосований для регулювання швидкості обертання напругою. Вентилятор має декларацію відповідності Се. Вентилятори типу WPA 117 в різних варіантах виконання призначені для наддуву повітря в котлах ц.про., а також інших технологічних пристроїв при температурі навколишнього середовища від 0°С до +40°С і відносній вологості до 95%. Вентилятор не призначений для роботи як самостійний прилад побутового користування.

Вентилятор ВПА-117 має знижені обертів призначений для твердопаливного обладнання малої потужності. Основне застосування ― твердопаливні котли до 20 кВт.

Монтаж блоку автоматики управління і датчика температури

Блок автоматики управління необхідно монтувати в місці, в якому він не нагріватися вище температури +45 С. Не слід розміщувати над елементами котла або котельні, які досягають високої температури. Необхідно прикріпити оправлення для монтажу блоку обраної основи (наприклад, у верхній панелі обшивки котла) за допомогою металевих шурупів ( 4 / L = 20 мм). На оправку прикріпити блок автоматики за допомогою двох металевих шурупів (4 / L = 18 мм).
Датчик температури в комплекті блоку автоматики управління необхідно закріпити на ізольованій ділянці патрубка прямої мережевої води, використовуючи шплінт кріплення (бандаж). Після попередньої затяжки бандажа (бандаж можна обернути навколо труби двічі, або відрізати надлишок ножицями для металу), вставити датчик температури між бандажем і трубою. Обережно затиснути бандаж так, щоб датчик температури не переміщувався під бандажем. Дуже сильне затягування може пошкодити елементи вимірювання. Обмотати датчик термоізоляційним матеріалом.
Не можна заливати датчик температури маслом, водою або іншими рідинами. Щоб поліпшити контакт, можна використовувати провідні силіконові пасти. Не вкладати цвяхів або інших металевих елементів датчик.

Монтаж вентилятора

Вентилятор необхідно встановити на фланці каналу подачі повітря на горіння з допомогою чотирьох гвинтів і гайок М6.
Провід вентилятора слід приєднати до вилки, після чого вилку вставити у відповідне гніздо в блоці автоматики. Гнізда підписані на розподільній дошці блоку.



Підключення циркуляційного насоса до контролера

Підключення циркуляційного насоса до блоку автоматики управління здійснювати в наступній послідовності:

• Зняти кришку блоку електроніки насоса;
• До затискача нульового, позначеного символом «РЕ», підключити жилу зелено-жовтого кольору — міра нуль;
• Коричневу і синю жили (N1, L1 230V) підключаємо до затискної планки
• Перевірити правильність з'єднань і прикрутити кришку.

Підключення котла до електропроводки

Приміщення котельні повинно бути обладнане електропроводкою 230В/50Гц у відповідності з вимогами діючих норм. Електропроводка повинна бути закінчена вхідний розеткою з захисним контактом. Пошкоджена проводка може призвести до виходу з ладу блоку автоматики управління і бути джерелом загрози для користувачів котельні. Забороняється застосовувати подовжувачі.
Підключення блоку автоматики управління до електромережі 230 В, повинно виконуватися тільки особою, що має необхідну кваліфікацію (професійним електриком) з дотриманням вимог ДНАОП 0.00-1.21-98 «Правила безпечної експлуатації електроустановок споживачів».

УВАГА! Перед підключенням насоса і вентилятора слід вийняти з мережевого гнізда вилку дроту, через який подається живлення на контролер!

Необхідно, щоб дроти під напругою, живлять пристрій, перебували далеко від елементів котла, які під час експлуатації нагріваються (дверцята, димова труба).
