Автоматика Polster C-31 DUO для управління двома вентиляторами твердопаливного котла

Автоматика для твердопаливних котлів Polster C-32 DUO

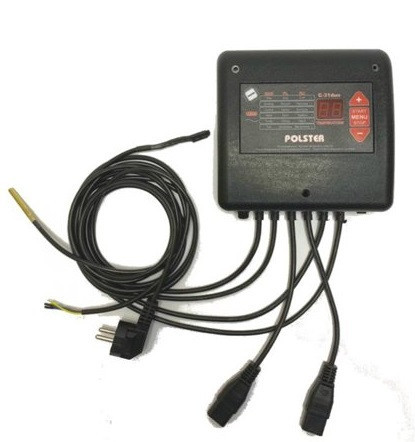

Блок управління твердопаливного котла з двома вентиляторами Polster C-31 DUO. Завдяки посиленому навантаженні на виходах під вентилятори можливе підключення 2-х турбін одночасно потужністю до 400 Вт кожна, наприклад, два вентилятора WPA-180 G-2E або два вентилятори WPA-160 для твердопаливних котлів великої потужності (промислових твердопаливних котлів) 100-300 кВт. Автоматика керує 2-ма вентиляторами одночасно, не можна регулювати обертів турбін окремо.

Функції блоку управління

• "Анти-СТОП" насоса ЦО;
• "Анти-Мороз";
• вихід на кімнатний термостат (опція за додаткову плату);
• звукові сигнали/сигналізація (відсутність палива, перевищення високої температури 90 ^oС, пошкоджений датчик);
• супутній звук натискання клавіш;
• роздільне регулювання обертів вентилятора в режимах роботи і підтримки;
• плавне регулювання оборотів вентилятора в проміжку 30-100%;
• повністю регулювання настроювання режиму підтримки;
• регульована температура при якій почне сповільняться вентилятор (функція корисна в великих казанах або у випадку з низькоякісним/низькокалорійним паливом);
• регульована температура режиму гасіння;
• регульована температура роботи насоса центрального опалення;
• регульована налаштування гістерезису (ця функція вказує на скільки градусів температура впаде нижче заданої);
• індикатори вказують роботу насоса і вентилятора, операції з нагляду досягнення заданої температури, сигналізації та пожежогасіння в котлі;
• просте меню;
• "СТОП" - функція зупинки вентилятора (наприклад, для додавання палива в котел);
• можливість скидання налаштувань до заводських";
• можливість відключення сигналізації.

Інреконструкція з обслуговування

Призначення

Управління нагнітальним вентилятором в котлах систем центрального опалення, а також для підключення циркулюючого насоса. Блок управління володіє багатьма функціями, простий в обслуговуванні і надійний в роботі.

Програмування установок меню

Щоб здійснити зміни в меню блоку управління слід натиснути кнопку МЕНЮ і потримати протягом 3 секунд. На дисплеї з'явиться перший параметр. Кнопками +, ― можна вибирати те, що ми хочемо змінити. Вибравши параметр, слід знову натиснути кнопку МЕНЮ. Потім за допомогою кнопки + або – зменшуємо або збільшуємо його рівень. Повторним натисканням кнопки МЕНЮ зберігається зміна. Блок управління автоматично вийде з МЕНЮ, якщо не натискати ніяких кнопок протягом 3 секунд.

Можливо, повернутися до заводських установок у разі порушення регулювань автоматики. З цією метою параметр функції

(ЗУ – заводські установки) слід встановити на і і натиснути кнопку «МЕНЮ», щоб зберегти.

Пояснення функцій в меню блоку управління

- СР (час продуву) – час, на яке варто включити повітродувку під час продуву (регулювання в обсязі 5-59 сек.)

- РР (перерва продуву) перерва між продуваннями

(регулювання в обсязі 1-99 хв)

- Ob (обороти повітродувки) – сила наддуву, виражена у відсотках

(регулювання в обсязі 30-99%, причому 99 означає повну потужність повітродувки)

- ОР (обороти під час продувок) – сила наддуву під час продувок

(регулювання в обсязі 30-99%)

― tP (температура підключення насоса центрального опалення) – температура, при якій підключається насос центрального опалення

(регулювання в обсязі 25-70)

- НІ (гістерезис) – цей параметр говорить про те, на скільки градусів має впасти температура на котлі нижче заданої, щоб включилася повітродувка (регулювання в обсязі 0-5 градусів)

- bu (виключення/включення повністю звукової сигналізації, що інформує про відсутність палива). Установка параметра на 0 означає відсутність звукових сигналів.

- tO (межа уповільнення оборотів) – дуже важлива функція, застосовна зокрема в малих казанах і при воздуходувках, оснащених клапанами на виході повітря. За допомогою даної функції встановлюємо, з якого моменту повітродувка повинна почати сповільнювати оберти, коли температура на котлі доходить до температури, заданої на регуляторі (регулювання в обсязі 0-10 при чому 0 означає повне виключення уповільнення обертів!).

Установка параметра на 10 означає, що за 10 градусів до температури, заданої повітродувкою, обороти починають сповільнюватися. Установка параметра на 1 означає уповільнення до 1 градуса.

 За допомогою функції «tO» ми можемо:

― відрегулювати уповільнення оборотів, так щоб температура не надто перевищувала заданої температури

― обмежити ефект недобору повітря. У воздуходувках, оснащених клапанами, часто трапляється (якщо обороти встановити, напр. на 30%, а повітродувка занадто рано уповільнює при досягненні заданої температури), що клапан занадто рано закривається, а котел не встиг досягти заданої температури.
Тільки блок керування, оснащений такою функцією, що дозволяє уникнути цих проблем.

- tu (температура виключення регулятора) – температура нижче якої пульт управління переходить в режим очікування. Запалюється лампочка СТОП і вимикається повітродувка (регулювання в об'ємі 25-50 відсотків)

УВАГА: Мінімальна температура, яку можна встановити на регуляторі, завжди буде на 10 градусів вище, ніж температура виключення регулятора – параметр «tu». Наприклад, якщо параметр «tu» встановимо на 40, тоді мінімальна температура, яку можна буде встановити на котлі, буде 50 градусів. Мета цього – уникнути небажаного охолодження котла у випадку, коли можна було б, наприклад, встановити на котлі температуру на 3 градуси вище, ніж параметр «tu». Оскільки тоді могло б статися так, що температури знизилася б на 3 градуси (гістерезис) і контролер перейшов би в режим очікування.

- ЗІ (час відключення насоса центрального опалення) функція використовується під час роботи регулятора з кімнатним термостатом (вихід на термостат є додатковим обладнанням – ВИБІР). Існує можливість встановити, на певний час повинен бути відключений циркулюючий насос з метою можливої стабілізації температури в приміщенні. Під час роботи термостата насос під'єднується циклічно на 30 секунд з перервами, встановленими описаним параметром «ЗІ».

- UF (заводські установки) – установка параметрів І означає повернення до заводських установок.


Розпал котла


1. Підключити живлення контролера мережевим вимикачем.
2. Встановити бажану температуру кнопками (+), (-). В ході виставлення на дисплеї з'явиться пульсуючий рівень виставленої температури.
3. Натискання кнопки СТАРТ здійснює включення наддуву в котлі і запалювання попереджувального діода (ПУСК). Після досягнення виставленої температури вентилятор вимикається автоматично. Запалюється діод КОНТРОЛЬ.

 Після виконання перерахованих вище дій контролер забезпечує:


1. Постійне підтримання виставленої температури котла системи центрального опалення шляхом автоматичного підключення наддуву в топку. Повітродувка підключається, коли температура знижується і вимикається, коли досягає виставленого рівня температури.
2. Автоматичне вимкнення циркуляційного насоса центрального опалення після того, як котел досягне рівня температури, виставленої для насоса.
3. Мимовільне вимикання живлення наддуву і циркуляційного насоса після вичерпання запасу палива в топці.
4. Постійні показання температури котла на дисплеї LED.



Контрольні лампочки, інформують про роботу контролера:

СТОП – закінчення роботи контролера. Якщо діод СТОП моргає, значить в котлі закінчилося паливо. У цьому випадку також включається звуковий сигналізатор.

ПУСК – сигналізує про включення процедури розпалювання. Ця сигнальна лампочка горить до моменту, поки котел не досягне рівня температури, виставленого користувачем.

КОНТРОЛЬ – ^запалений діод інформує про те, що котел досягло заданої температури. Миготливий діод КОНТРОЛЬ інформує про роботу кімнатного термостата (ВИБІР).

ТРИВОГА – ^ діод, що сигналізує про загрозливому становищі. Включення відбувається одночасно зі звуковим сигналом.

НАСОС – сигналізує про підключення циркулюючого насоса.

ПОВІТРОДУВКА – ^ сигналізує про підключення повітродувки.


У командо-контролер Polster вентилятор можна вимкнути в будь-який момент. Для цього слід натиснути кнопку СТОП. Вимкнення повітродувки застосовується, зокрема, в процесі додавання палива в котел. Щоб активувати повітродувку слід натиснути кнопку СТАРТ.

Після досягнення котлом заданої температури в режимі очікування автоматика дозволяє періодично включати вентилятор (так званий Продув).



Принцип дії регулятора

Регулятор температури Polster може функціонувати в 5 режимах роботи:


1. Розпалювання
2. Регулювання
3. Контроль
4. Тривога
5. Згасання

Розпалювання
Після завантаження котла паливом виставляємо бажану температуру, яку потрібно отримати в котлі. Для цього кнопками (+, -) вибираємо бажаний рівень температури. Потім натискаємо кнопку СТАРТ. Відбувається розпалювання в котлі. Повітродувка буде працювати до тих пір, поки вода в котлі не досягне температури, виставленої на контролері. Під час розпалу, як і під час всього процесу горіння, на дисплеї з'являється температура води, існуюча в даний час.


Регулювання
У цьому режимі роботи регулятор повинен підтримувати найбільш стабільну температуру води в котлі. Це відбувається за принципом підключення повітродувки, коли температура знизиться нижче заданої, і виключення, коли температура води перевищить рівень виставлений користувачем. Після перевищення заданої температури контролер автоматично переходить в режим контролю.


 КОНТРОЛЬ (ПРОДУВКИ)
В цей режим роботи контролер переходить, коли температура води в котлі буде вище заданої температури. У цьому режимі починає діяти функція охолодження. Це циклічне включення вентилятора в залежності від того, як встановлена ця функція. Можна довільно встановити, в який час повинна включатися повітродувка і як надовго. Завдяки продуву з топки видаляються гази внутрішнього згоряння. Крім того, продув переслідує мета ― якомога довше протримати контролер в режимі очікування. Цю функцію також можна зовсім відключити. Продування слід встановити таким чином, щоб вони не були занадто часті, оскільки це буде викликати несподіване підвищення температури. Циклічне включення повітродувки тоді буде видавати занадто великі порції повітря в топку, що викличе підвищення температури.


ТРИВОГА

(контролер Polster оснащений звуковою сигналізацією, що інформує про вичерпання палива в котлі, про перевищення рівня температури 90 ⁰С, зниження температури нижче 5 ⁰З, а також про пошкодження датчика котла)

Після перевищення рівня температури 90 ⁰З настає включення процедури охолодження котла. Відбувається автоматичне відключення живлення повітродувки і обов'язкове включення циркуляційного насоса. На дисплеї з'являється повідомлення і включиться звукова сигналізація, а також діод ТРИВОГА.

Якщо температура знизилася, контролер повернеться до нормального режиму роботи. У версії контролера з додатковим датчиком (аварійним термостатом) установку проти перегріву зберігає також і інший датчик, який незалежно від роботи контролера вимкне живлення повітродувки після досягнення критичного рівня температури.

ВНИМАНИЕ: В контроллере возможно выключение сигнализации об аварийном положении, информирующей об исчерпании топлива (угасание в котле). Чтобы совсем выключить звуковой сигнал следует в меню контроллера параметр bu установить на уровень 0. Заводская установка – это уровень I, что обозначает активный звуковой сигнал, информирующий об угасании в котле.


УГАСАНИЕ

После обнаружения отсутствия топлива контроллер переходит в состояние угасания, о чем сигнализирует звуковая тревога, моргание диода ПУСК и установка оборотов «Обороты в поддержку». Если температура вырастет на 2 ⁰С, то система вернется в режим регулирования. Если температура снизится ниже параметра «Температура выключения регулятора», контроллер перейдет в режим ожидания (диод СТОП моргает). Чтобы выйти из режима ожидания нужно два раза нажать среднюю кнопку ― после первого нажатия происходит выключение системы, после второго – работа начинается сначала.



Подключение циркуляционного насоса и вентилятора к контроллеру.

1.Провод с гнездом выходящий из контроллера подключаем к гнезду вентилятора.
Провод к насосу без наконечника подключаем непосредственно к циркуляционному насосу.

2.Снимаем крышку с бонки насоса.

3.К нулевому зажиму, обозначенному символом РЕ, подключить в банке жилу зелено-желтого цвета – предохранительный ноль.

4.Коричневую и голубую жилы (N I L1 230V) подключаем к зажимной планке.

5.Проверить правильность соединений и прикрутить бонку.

Блок автоматики управления необходимо монтировать в месте, в котором он не нагреваться выше температуры +45 С. Не следует его размещать над элементами котла или котельной, которые достигают высокой температуры. Датчик температуры входящий в комплект блока управления необходимо установить в гнездо если оно предусмотрено конструкцией котла. В случае отсутствия такого гнезда датчик температуры можно закрепить на не изолированном участке патрубка прямой сетевой воды (подающий трубопровод на выходе из котла), используя шплинт крепление (бандаж). После предварительной затяжки бандажа (бандаж можно обернуть вокруг трубы дважды, или отрезать излишек ножницами для металла), вставить датчик температуры между бандажом и трубой. Осторожно зажать бандаж так, чтобы датчик температуры не перемещался под бандажом. Очень сильное затягивание может повредить элементы измерения. Обмотать датчик термоизоляционным материалом.
Нельзя заливать датчик температуры маслом, водой или другими жидкостями. Чтобы улучшить контакт, можно использовать ведущие силиконовые пасты. Не вкладывать гвоздей или других металлических элементов в датчик.
