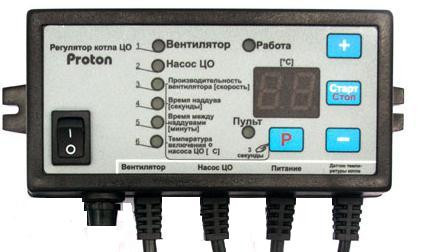

Блок керування Prond Proton для твердопаливного котла

Автоматика для твердопаливних котлів Протон (блок керування Proton виробництва Польща).

Блок керування для твердопаливного котла

Регулятор ПРОТОН призначений для керування вентилятором наддуву в котлах систем центрального опалення, а також для під'єднання циркуляційного насоса, має всі необхідні функціями. Автоматика проста в обслуговуванні та надійна в работе.

Опис основних функцій:

• Плавне регулювання швидкості вентилятора. Автоматика Proton встановлює максимальну та мінімальну швидкість обертання вентилятора, з якою він працюватиме. Поступово перемикання вентилятора від мінімальної до максимальної швидкості збільшує термін експлуатації двигуна та запобігає раптовому горінню газів, накопичених у котлі.
• Контроль палива. Ця функція полягає в зменшенні швидкості вентилятора до мінімуму, коли контролер фіксує падіння температури. Зменшення швидкості обертання вентилятора не викликає надмірного охолодження котла.
• Антизамерзання. Нижче 5 °C блок керування для котла Proton містить циркуляційний насос.
• Функція Анти-Стоп. Після опалювального сезону, кожен 14 день, на 1 хвилину вмикається насос — у такий спосіб запобігає його виходу з ладу в літній період. Функція працює за ввімкненого контролера.
• Автоматичне настроювання поведінки. Контролер має автоматичне збереження параметрів під час зникнення напруги, і повертає їх після ввімкнення живлення.
• Повернення до заводських параметрів. Регулятор має можливість повернутися до заводських параметрів. Ця функція корисна у разі неправильного настроювання некваліфікованими монтажниками.
• Аварійний автоматичний термостат. Зовнішній термостат виконує функцію безпеки від перегрівання. Це спеціальний елемент, який вимикає живлення вентилятора, коли температура в котлі досягає 90 °C.
• Програмовані параметри споживачем. Максимальна та мінімальна швидкість обертання вентилятора, температура вмикання циркуляційного насоса, вимкнення регулятора за заданої температури.
• Програмовані параметри. Режим конфігурації блока керування Протон доступний для кожного користувача, також є спеціальний режим, який дає змогу встановити додаткові сервісні параметри.
• Універсальність. Автоматика Prond Proton може керувати будь-якими нагнітальними вентиляторами, які представлені на ринку України.
• Опція дистанційного керування. Може бути приєднаний до пульта дистанційного керування або кімнатного термостата. Під'єднання пульта дистанційного керування дає змогу працювати у двох режимах: приміщення та котельне.

• Технічні характеристики автоматики для котла Proton:

  Гістерезис, °C	1
  Межа зменшення обертів, °C	6
  Діапазон роботи насоса, °C	25-70
  Діапазон регулювання температури, °C	35-90
  Температура вимикання регулятора, °C	25-50
  Температура увімкнення термостата, °C	90
  Аварійний пуск термостата, °C	93
  Температура довкілля під час роботи пристрою, °C	5-45
  Живлення	230 В / 50 Гц
  Діапазон роботи температурного датчика, °C	1-100
  Насос, параметри під'єднання	(~ 230 В) — 100 Вт
  Вентилятор, параметри під'єднання	(~ 230 В) — 250 Вт
  Вмикання насосів за низьких температур, °C	нижче ніж 5
  Розміри (Д,Ш, В), мм	145х75х40
  Відстань між отворами на стіні, мм	161

•
