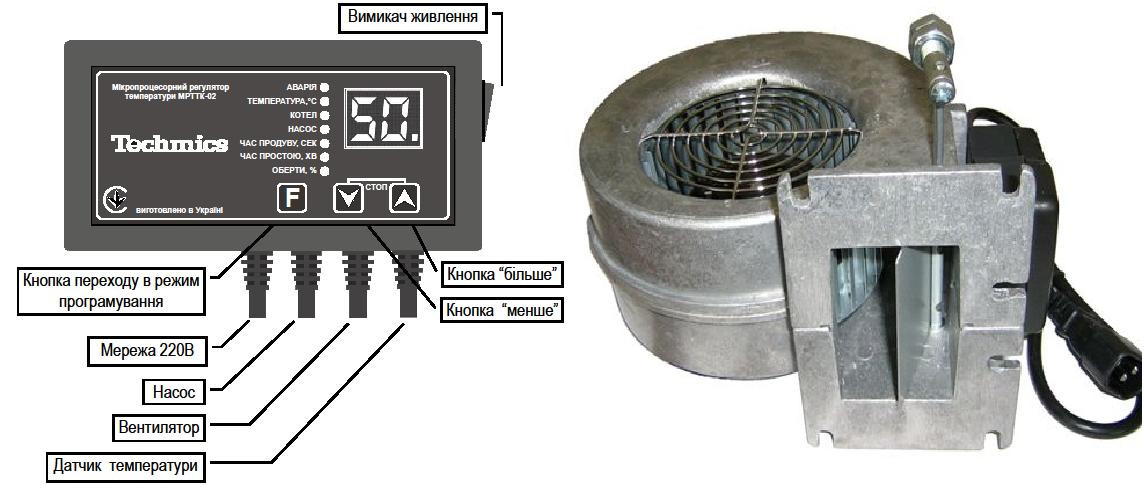

Комплект автоматики (блок керування Techmics +вентилятор)

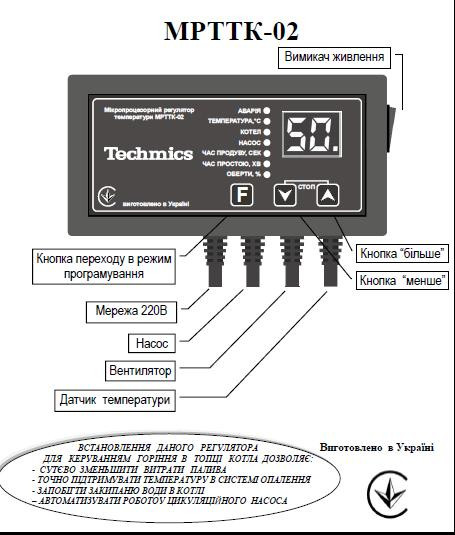

Блок керування котлом MРТТК-02 Techmics

(аналог Комфорт-еко, Comfort-eco)

Технічні характеристики

 Опис роботи
Регулятор температури призначений для керування роботою
твердопаливного котла в такий спосіб — вмиканням і вимкненням
вентилятора та насоса. Регулювання обертів вентилятора та циркуляційного насоса
контролер не здійснює. Швидкість обертання вентилятора встановлює самостійно
споживач з огляду на його досвід експлуатації котла та типу палива.
Інтенсивність обертання встановлюється в діапазоні 5 99%, з кроком 5%.
1. У разі досягнення температури теплоносія в котлі, заданого споживачем на
регулятор, вентилятор вимикається, у разі зниження на 3 °C нижче встановленої
на регуляторі вентилятор знову вмикається.
2. У разі досягнення температури в котлі вище встановленої на регуляторі
вмикається режим «Продування» (краткочасне увімкнення вентилятора).
Тривалість роботи та простота вентилятора в цьому режимі регулятор не
керує, її встановлює користувач.
3. У разі підвищення температури в котлі до температури увімкнення насоса,
регулятор містить насос центрального опалення. У разі зниження температури на
5 °C нижче встановленої температури насос зупиняється. Температуру вмикання
циркуляційного насоса, виставляє споживач.
4. У разі зменшення температури в котлі нижче ніж 29 °C, регулятор повністю
припинить роботу вентилятора. У цьому разі вважається, що сталося
загасання котла та подальша робота вентилятора нецілеподібна. На цифровому
індикаторі виводиться "---".
5. Під час перегрівання котла (температура + 94 °C і більше) засвітиться
індикатор аварії, вимикається вентилятор і ввімкнеться звуковий сигнал тривоги,
водночас насос надалі працюватиме. Після охолодження котла
нижче 94 °C, згасне індикатор аварії та вимкнеться звуковий сигнал
тривоги, а регулятор перейде в нормальний режим роботи.
6. У разі несправності (ориву) датчика температури вимикається
вентилятор, загоряється «АВАРІЯ» на індикаторі висвічується й кліпає "-".

Вентилятор М+М WPA 120

Пристрій і застосування вентилятора.

Корпус вентилятора та двигуна виготовлений зі сплаву алюмінію. Двигун прикручений до корпусу шурупами М4. Металеве робоче колесо вентилятора прикріплене безпосередньо на валиці сервоприводу та закріплене болтом від осьового зсуву. Втягувальна манжета вентилятора захищена покриттям, яке запобігає дотику пальцями до рухомих частин турбіни.

Двигун вентилятора виготовлений у класі ізоляції Р і обладнаний термічним запобіжником від нецільового використання та пристосований для регулювання швидкості обертання напругою. Вентилятор має декларацію відповідності Се. Вентилятори типу WPA 120 у різних варіантах виконання призначені для наддування повітря в котлах ц.о., а також інших технологічних пристроях за температури довкілля від 0 °C до +40 °C і відносної вологості до 95%. Вентилятор не призначений для роботи як самостійний прилад побутового користування.

Основне застосування — твердопаливні котли до 50 кВт.

Технічні дані
