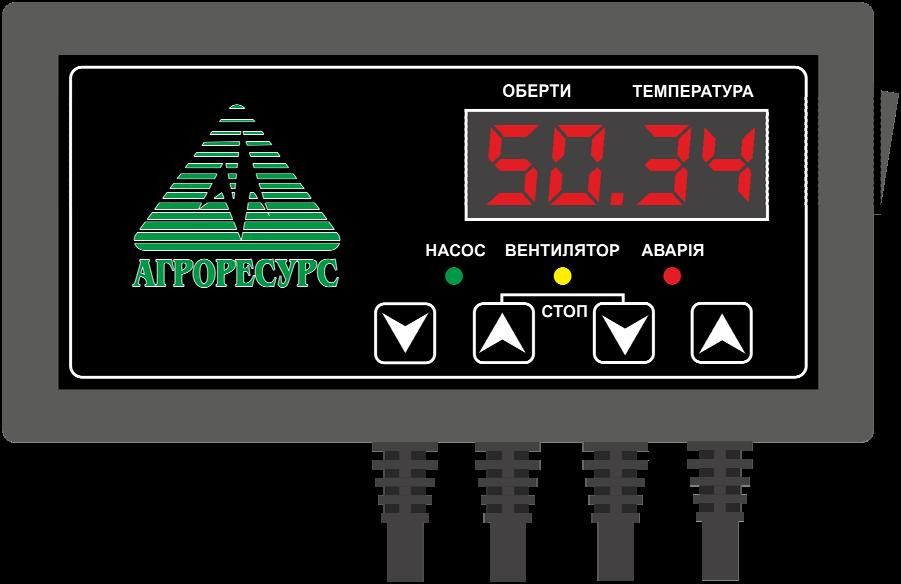

Регулятор температури для твердопаливного котла МРТТК-02 Техмік
Регулятор температури для твердопаливного котла МРТТК-02 ТехмікНемає в наявності
750 грн.
+380505242823
MTC
  • +380984987979
    Kyivstar
  • +380937888248
    Life

Опис

НАСТАНОВА З ЕКСПЛУАТАЦІЇ РЕГУЛЯТОРА ТЕМПЕРАТУРИ ДЛЯ ТВЕРДОПАЛИВНОГО КОТЛА МРТТК-02

регулятор температури

ВСТАНОВЛЕННЯ ДАНОГО РЕГУЛЯТОРА

ДЛЯ КЕРУВАННЯМ ГОРІННЯ В ТОПЦІ КОТЛА ДОЗВОЛЯЄ:

- СУТЄВО ЗМЕНЬШИТИ ВИТРАТИ ПАЛИВА

- ТОЧНО ПІДТРИМУВАТИ ТЕМПЕРАТУРУ В СИСТЕМІ ОПАЛЕННЯ

- ЗАПОБІГТИ ЗАКИПАНЮ ВОДИ В КОТЛІ

– АВТОМАТИЗУВАТИ РОБОТОУ ЦИКУЛЯЦІЙНОГО НАСОСА

Мережа 220В

Насос

Вентилятор

Вимикач живлення

Кнопка переходу в режим

програмування

Кнопка "більше"

Датчик температури

Кнопка "менше"


1. Опис роботи

Регулятор температури призначений для керування роботою

твердопаливного котла слідуючим чином - вмиканням і вимиканням

вентилятора і насоса. Регулювання обертів вентилятора і циркуляційного насоса

контролер не здійснює. Швидкість обертів вентилятора встановлює самостійно

споживач виходячи із його досвіду експлуатації котла та типом палива.

Інтенсивність обертання встановлюється в діапазоні 5 - 99%, з кроком 5%.

1. При досягненні температури теплоносія в котлі, заданої споживачем

регуляторі, вентилятор вимикається, при зниженні на 3°С нижче встановленої

на регуляторі, вентилятор знову вмикається.

2. При досягненні температури в котлі вище встановленої на регуляторі

вмикається режим «Продув» (короткочасне включення вентилятора).

Тривалістю роботи та простою вентилятора в даному режимі регулятор не

керує, її встановлює користувач.

3. При підвищені температури в котлі до температури включення насоса,

регулятор вмикає насос центрального опалення. При зниженні температури на

5°С нижче встановленої температури насос зупиняється. Температуру вмикання

циркуляційного насос, виставляє споживач.

4. При зменшенні температури в котлі нижче 29°С, регулятор повністю

припинить роботу вентилятора. У цьому випадку вважається, що сталося

загасання котла і подальша робота вентилятора недоцільна. На цифровому

індикаторі виводиться “- -“.

5. При перегріві котла ( температура +94°С і більше ) засвітитися

індікатор аварії, вимкнеться вентилятор і включитися звуковий сигнал тривоги,

при цьому насос буде продовжувати працювати. Після охолодження котла

нижче +94°С, , згасне індикатор аварії та відключиться звуковий сигнал

тривоги, а регулятор перейде в нормальний режим роботи.

6. При несправності (обриві) датчика температури виключається

вентилятор, загоряється «АВАРІЯ» на індикаторі висвічується і моргає “ - -“.

2. Заходь безпеки

УВАГА! Забороняється експлуатація котла і регулятора без заземлення

1. Встановлювати регулятор температури на котлі повинен кваліфікований

спеціаліст відповідно до правил електробезпеки, настанов з експлуатації

регулятора та твердопаливного котла.

2. Не використовувати регулятор за діапазоном робочої температури. Не

допускати пошкодження ізоляції проводів. Забороняється занурювати датчик

рідини. Забороняється використання запобіжника іншого номіналу ніж той, що

вказано в технічній характеристиці даної настанови. Не допускати забруднення

регулятора у вигляді пилу і дії на нього високих температур.

3. Не використовувати регулятор до котлів , що не мають власний захист

від перегріву і надмірного тиску в системі.

4.Забороняється самостійно змінювати конструкцію регулятор

. 2

5. Живлення 220 Вольт повинна бути без значних імпульсних і

високочастотних завад (завади можуть стати причиною збоїв роботи

мікропроцесора, а відповідно і виходу котла на аварійний режим).

3. Індикатори та кнопки керування налаштуваннями

Вимикач Вмикання / вимикання живлення 220 Вольт

АВАРІЯ Індікатор аварії

ТЕМПЕРАТУРА Індікатор програмування температури

КОТЕЛ

В режимі роботи індикація включення вентилятора.

При програмуванні, індикація налаштування температури

включення вентилятора

НАСОС

В режимі роботи індикація включення насоса.

При програмуванні, індикація налаштування

температури включення насоса

ЧАС ПРОДУВУ Індікатор програмування годині продуву вентилятора

ГОДИНУ ПРОСТОЮ Індікатор програмування години простою вентилятора

ОБЕРТИ Індікатор програмування обертів вентилятора

Кнопка переходу в режим програмування і вибору

параметр, який потрібно змінити. Вибір підтверджується

загорянням світлодіода навпроти вибраного параметра,

одночасно на дисплеї з'єднання являється його числове значення

Одночасне натискання кнопок або вимикає вмикає

вентилятор.

Кнопка збільшення параметра при програмуванні

Кнопка зменшення параметра при програмуванні

Цифровий індикатор в режимі роботи показує поточне

значення температури в котлі. У режимі програмування

параметри, що встановлюються.

4. Індикація на регуляторі при роботі

Цифровий індикатор при роботі регулятора температури відображає

поточну температуру котла в градусах Цельсія в діапазоні від 0 до 99, при

цьому крапка після іншого знаку моргає з частотою 1 Гц.

В робочому режимі світлодіодні індикатори «Насос» та «Котел»

відображають чі ввімкнуті циркуляційний насос та вентилятор.

3

5. Технічні характеристики

Найменування параметра Одиниця

виміру Значення

1. Напуга живлення 220 Вольт ±10%

2. Максимальна споживана потужність регулятора Ват 3

3. Діапазон температури навколишнього середовища °C 0-40

4. Максимальна потужність циркуляційного насоса Ват 150

5. Максимальна потужність вентилятора Ват 150

6. Діапазон вимірювання температури в котлі °C 0-99

7. Діапазон налаштування температури в котлі °C 35-90

8. Гістерезис температур роботи вентилятора °C 3

8. Гістерезис температур роботи насоса °C 5

9.Точність вимірювання температури °C ± 1

10. Маса Кг 0,7

11. Вставка Запобіжна 3 Ампери

6. Параметри налаштовувння

Контролер регулятора не керує роботою котла регулюючи оберти

вентилятора на підставі отріманої інформації від датчика про температуру

теплоносія. Споживач, повинен сам виходячи із власного досвіду

відкореговувати роботу котла налаштовуючи наступні параметри:

1.Температуру в котлі при якій вимкнеться вентилятор (від 35°З до 90°З);

2.Інтенсивність ______Њ_о_обертання вентилятору (від 5 до 99%.);

3.Температуру включення циркуляційного насоса (від 35°С до 80°С);

4.Час продуву вентилятору (від 5 до 60 секунд);

5.Період простою вентилятора між продувами (від 1 до 10 хвилин).

7. Встановлення температури котла

Температура котла - це температура теплоносія на виході з котла. При

перевищені цієї температури регулятор переводити роботу вентилятора із

постійно включеного в циклічний режим «Продув». Тобто почне періодично

вмикати вентилятор і таким чином підтримувати горіння палива, а також

видувати газі із топки котла.

Щоб встановити температуру теплоносія в котлі необхідно:

1) кнопкою перевести регулятор в режим програмування, щоб

засвітився світлодіод «Температура °C» та «Котел»

2) кнопками та виставити на цифровому індикаторі необхідну

температуру котла в діапазоні від 35°З до 90°З;

Через 5 секунд після закінчення налаштування, регулятор температури

автоматично перейде в нормальний режим роботи.

4

8. Встановлення інтенсивності обертання вентилятора

1) кнопкою перевести регулятор в режим програмування, щоб

засвітився індикатор «ОБЕРТИ % » .

2) кнопками і виставити на цифровому індикаторі потрібну

швидкість обертів вентилятора в діапазоні ( 5 - 99 ) % , з дискретністю 5%.

Через 5 секунд після закінчення налаштування регулятор автоматично

перейде в нормальний режим роботи.

9. Встановлення температури включення насоса

1) кнопкою перевести регулятор в режим програмування, щоб

засвітився світлодіодний індикатор « Температура °C » та « НАСОС » .

2) кнопками та встановити на цифровому індикаторі потрібну

температуру включення насоса в діапазоні від 35°С до 80°С .

Через 5 секунд після закінчення налаштування регулятор автоматично

перейде в нормальний режим роботи.

10. Встановлення години роботи вентилятора в режимі «Продув».

Це функція вмикається якщо температура в котлі досягла температури

виставленої на регуляторі. У даному режимі здійснюється короткочасне

включення вентилятора.

Для встановлення години роботи вентилятора в режимі «Продув» необхідно:

1) кнопкою перевести регулятор в режим програмування, щоб

засвітився індикатор «ЧАС ПРОДУВУ,СЕК».

3) кнопками та виставити на цифровому індикаторі необхідну

тривалості роботи вентилятора, в діапазоні від 5 до 60 секунд .

Через 5 секунд після закінчення налаштування, регулятор автоматично

перейде в нормальний режим роботи.

УВАГА! Занадто тривала робота вентилятора може призвести до

істотного перевищення встановленої температури котла і його «закипання».

11.Встановлення годині зупинки вентилятора в режимі «Продув».

Для встановлення першої зупинки вентилятора необхідно:

1) кнопкою перевести регулятор в режим програмування, щоб

засвітився світлодіодний індикатор « ГОДИНУ ПРОСТОЮ, ХВ ».

3) кнопками та виставити на цифровому індикаторі потрібний

годину простою в діапазоні від 1 до 10 хвилин.

Через 5 секунд, після закінчення налаштування, регулятор

температури автоматично перейде в нормальний режим роботи

5

12. Примусова зупинка і запуск вентилятора

Примусова зупинка і послідуючий запуск вентилятора здійснюється

одночасним натисканням двох кнопок Під час примусової

зупинки вентилятора цифровий індикатор моргає. Цей режим

використовується для завантаження палива.

13. Запобіжник

Запобіжник (3 Ампери) знаходиться всередині корпусу регулятора. Для

його заміни необхідно зняти задню кришку корпусу.

УВАГА! Перед заміною запобіжника необхідно вийняти мережеву

вилку живлення регулятора з розетки 220 Вольт.

14. Контроль стану регулятора

Під час експлуатації та перед початком опалювального сезону

необхідно проводити періодичне очищення регулятора температури від

забруднень. При контролі стану звернути увагу на стан проводів, кріплення

регулятора та датчика температури, надійності заземлення насоса і

вентилятора.

15. Монтаж

УВАГА! Перед початком монтажу переконайтеся, що мережева

вилка живлення вийнята із розетки 220 Вольт .

Монтаж регулятора температури повинен виконувати фахівець, який

має відповідну кваліфікацію. Під час монтажу слідкувати за правильністю

підключення кабелів, які ідуть від регулятора до вентилятора і

циркуляційного насоса. УВАГА! Дані кабелі мають три провода, два під

напругою 220 Вольт, третій – провід заземлення (має двоколірну ізоляцію,

зазвичай він жовто-зелений). Не правильне підєднання, або закорочення

між собою проводів цих кабелів може призвести не тільки до поломки

регулятора, а і до враження електричним струмом. Кабель вентилятора,

закінчується роз’ємом, і передбачає, що на вентиляторі також встановлено

відповідний роз’єм. Кабель, циркуляційного насоса, закінчується трьома

проводами: два - живлення ~ 220 Вольт , третій - провід заземлення (жовто –

зелений). Якщо не передбачається встановлення циркуляційного насоса,

кінці цих двох поводів призначених для живлення насоса заізолювати

термостійкою стрічкою . Заземлення регулятора температури здійснюється

через мережеву вилку і провода, по яких під’єднується вентилятор і насос.

Особливу увагу приділити надійності і правильності їх під’єднання.

Датчик температури встановити так щоб він мав найменшу різницю

температури по площині контактування з корпусом котла, поганий

тепловий контакт може бути причиною закипання теплоносія тому

6

поганий тепловий контакт може бути причиною виходу котла на аварійний

режим (закипання теплоносія), тому кріпленню датчика потрібно приділяти

особливу увагу.

Монтаж регулятора температури проводити на тому місці, де він буде

найменше піддаватись діям гарячих газів (діму, копоті і т. п.). Максимальна

температура поблизу корпусу регулятора не повинна перевищувати 40°C.



Характеристики

Основні атрибути
Тип комплектующегоАвтоматика
Виробник  Техмік
Призначення комплектуючогоДля твердопаливних котлів
Країна виробникУкраїна

Інформація для замовлення

  • Ціна: 750 грн.
