Автоматика для твердопаливного котла TAL RT-22 + вентилятор WPA-120 M+M
3 460 ₴
- В наявності
- +380 (98) 498-79-79Kyivstar

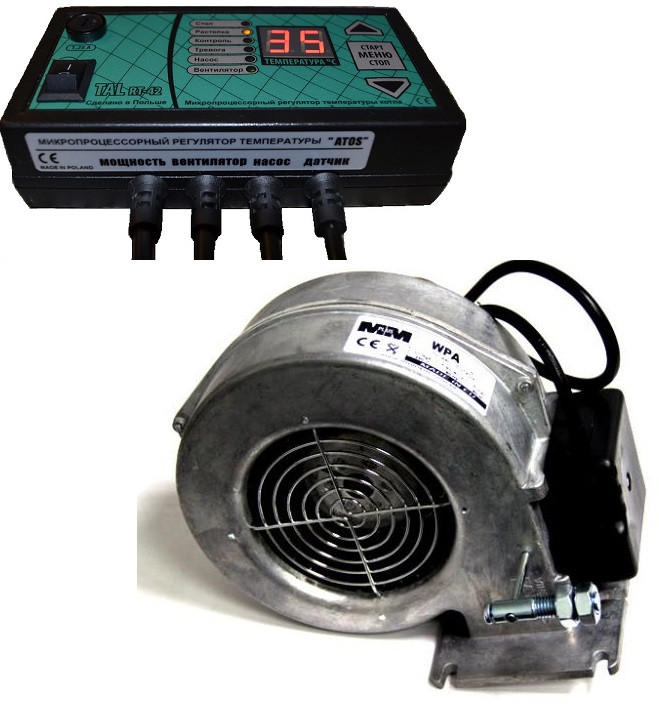

Комплект автоматики для котлів твердопаливних «TAL RT-22» + вентилятор WPA-120 польського виробника М+M з мотором EBM PAPST Німеччина. Використовується для автоматичного регулювання роботи твердопаливних котлів, а також циркуляційного насоса системи опалення (ввімкнення або вимкнення).
Програмування блока керування.
Щоб запрограмувати регулятор, потрібно: натиснути кнопку «MENU» і потримати 3 секунди. На екрані здасться перший параметр. Натискаючи кнопки "+"/-" можемо вибрати, який саме параметр змінюватимемо. Після вибору параметра потрібно ще раз натиснути кнопку "MENU". Появиться величина встановленого (заводом) параметра. Послідовно натискаючи кнопки "+" або "-" зменшуємо або збільшуємо величину параметра. Повторне натискання "MENU" ствердить і збереже зміни. Блок керування вийде з режиму MENU, якщо за 3 секунди не натискатимемо жодних кнопок.
Завжди можна відновити заводські установки. Для цього потрібно параметр «UF» встановити число 1 і підтвердити кнопку "MENU".
Опис функцій у MENU
CP час продувів. Це час, на який ввімкнеться й дутиме вентилятор (діапазон 5- 59 секунд.)
PP- Час між продувами. (1-99 хвилин.)
0b- Оберти вентилятора — потужність вентилятора у відсотках (30-99%, 99 повна потужність вентилятора)
0P-Оберти вентилятора під час продування. Потужність вентилятора під час продування (30-99%)
tP — Температура вмикання насоса. Температура, коли блок керування увімкне насос. HI- Гістерез — параметр, який говорить про те, на скільки має впасти температура нижче встановленої, щоб під'єднати вентилятор. (диапазон 0-5оC)
bu-звиковий сигнал інформує про те, що закінчився паливо Вимикання/вмикання. 0 –
вимкнено, 1 — увімкнений.
t0 — рівень зменшення обертів. Дуже важлива функція, корисна для малих котлів, а також для вентиляторів із дросем на виході. З цією функцією можемо встановити зменшення обертів вентилятора, коли котел почне наближати до встановленої температури в блоці керування. (диапазон от 0 до 10. 0 — означає вимикання зменшення обертів) 10 — означає, що 10 градусів перед встановленою температурою вентилятор почне зменшувати оберти. 1 означає, що вентилятор почне зменшувати оберти, коли температура котла буде одним градусом менше від встановленої в блоці керування.
За допомогою функції t0 можна:
Відрегулювати зменшення обертів так, щоб температура котла не росла більш встановленою.
Обмежити ефект браку повітря. Часто трапляється, що вентилятори з дросем (на приклад якщо оберти встановимо на 30%, а вентилятор занадто рано почне зменшувати оберти у разі досягнення заданої температури) занадто рано закривають пропуск повітря, так що котел не встигне досягти бажаної температури.
Тільки блок керування з такою функцією розв'язує таку проблему.
tu — Температура вимкнення блока керування — температура нижче, ніж у блокі керування, переходить у
режим чергування. Загоряється діод "СТОП", вимикається вентилятор. (діапазон 25-50 °C) Увага: Мінімальна температура, яку може встановити в блоці керування, буде завжди на 10 градусів вище, ніж температура вимкнення блока керування. (параметр «tu»). Наприклад, якщо параметр «tu» встановимо на 40 °C, то мінімальна температура води котла допоможе встановити на 50 °C. Це для того, щоб котел не погас, коли температура котла була б 3 градуси вищою, ніж параметр «tu». Тоді можлива ситуація, що температура впала б на 3 градуси (гістерезис) і блок керування перейшов би в режим чергування.
CO — Час вимкнення насоса. Функція використовується разом із кімнатним термостатом. Є можливість вимкнути насос, щоб температура в приміщенні стабілізувалася. Насос працюючи з термостатом циклічно містить насос на 30 секунд із перервами, які налаштовуються в саме цій функції параметром CO.
UF- заводське настроювання. Число "1" означає відновлення заводських установ.
Розтоплення котла.
Ввімкнути блокування
Встановити бажану температуру котла використовуючи кнопки "+"trad-"
Натисніть кнопку "START". Ввімкнеться вентилятор, загориться діод "Розтопка". Після того як буде досягнута втомлена температура вентилятор вимкнеться. Засвітиться діод «Контроль»
Після виконання завдань блок керування забезпечить:
Підтримку встановленої температури через вмикання вентилятора. Вентилятор увімкнутися, коли температура знизиться і вимкнеться, коли температура буде досягнута.
Автоматичне ввімкнення насоса центрального опалення після того, як буде досягнута температура увімкнення насоса.
Автоматичне вимкнення вентилятора, коли вентилятори та помпи коли закінчиться паливо вкотле.
Постійний огляд температури котла на ЛЕДекрані.
Контрольні діоди інформує про роботу блокакерування.
СТОП — кінець роботи блока керування. Якщо діод СТОП кліпає — це означає, що в котлі закінчився паливо. Міститься звуковий сигнал.
Розтоплення — процес розтоплення. Діод горить до моменту, коли котел досягне температури заданої користувачем.
Контроль — діод інформує, що котел досяг встановленої температури. Моргатий діод означає роботу під'єднаного кімнатного термостата.
Тривога-діод інформує про стан тривоги.
Насос — говорить про під'єднаний насос.
Вентилятор — говорить про увімкнений вентилятор.
Правила роботи з блоком керування
Блок керування працює в 5 режимах:
Растопка
Регулювання
Контроль
Тривога
Погашення.
Растопка
Після завантаження палива в котел, встановлюємо бажану температуру, которою котел досягатиме. Температуру встановлюємо кнопками "+" і "-". Після того натискаємо кнопку START. Починається розтоплення котла. Вентилятор працюватиме до того, як температура води досягне тієї, яка була встановлена в блоці керування. У процесі розтоплення, як і через вагу, процес опалення на екрані буде показаний актуальна температура води котла. Регулювання
У режимі регулювання блок керування має стабільно підтримувати температуру води в котлі. Підтримка відбувається за допомогою вмикання і вимикання вентилятора. Коли температура знизиться нижче, ввімкнеться вентилятор, коли температура досягне встановленого рівня блок керування перейде в режим контролю.
Контроль (продуви)
У цей режим блок керування переходить, коли температура вища, ніж встановлена. У цьому режимі починають діяти продуви. Це циклічне вмикання вентилятора залежно від того, як встановити
параметри цієї функції.
Можна легко встановити час, через який вентилятор має увімкнутися і як довго триватиме продування. Завдяки продувному газу спалювання видаляються з пальника. Продування має якомога довше підтримувати блок керування в режимі контролю. Цю функцію за бажанням можна вимкнути зовсім. Потрібно так встановити продуви, щоб вони не вмикалися за часто, тому що інакше в нас будуть ніжні зростання температури. Циклічні ввімкнення вентилятора дадуть пальнику більше повітря, чого за наслідками була підвищена температура.
Тривога
(у блока керування "TALRT-42" є звуковий сигнал, який інформує, що в котлі закінчився паливо, досягнення температури 90 °C, зниження температури нижче ніж 5 °C, пошкодження датчика).
Після того як температура котла перевищить 90 oC блок керування, вмикає процес охолодження котла. Вимикається вентилятор і вмикається насос. На екрані загориться діод
«Тревога» і ввімкнеться звуковий сигнал.
Щойно температура знизиться блок керування повернеться в нормальний режим роботи. У варіанті з додатковим датчиком (аварійний біметалевий термостат) систему центрального опалення охороняє додатковий датчик, який працює окремо від блока керування й який вимикає вентилятор після перевищення критичної температури.
Увага: У блоці керування можна повністю вимкнути звуковий сигнал, який інформує про закінчення палива в котлі. Щоб вимкнути звуковий сигнал, потрібно в MENU вибрати параметр «bu» і встановити число 0. Заводське встановлення — 1.
Загасання
Коли в котлі закінчиться паливоблок керування переходить у режим тушкування. Ввімкнеться звуковий сигнал і заморгує діод «розпка». Оберти вентилятора — "оберти підтримки". Якщо температура старішає на 2 °C, то блок керування перейде на режим регулювання. Якщо температура знизиться нижче тієї, яка встановлена для вимкнення блок керування, то блок керування перейде в режим чергування. Діод СТОП моргатиме. Щоб вийти з режиму чергування, потрібно двічі натиснути кнопку посередині — перше натискання вимикається режим, друге за нове вмикається режими та робота починається з початку.
Під'єднання насоса та вентилятора до блока керування.
Рис. 1. Під'єднання для блоків керування у варіанті з кабелями та вилками
Якщо в кабелів немає вилок, під'єднується на пряму в корпус насоса.
1. Знімаємо кришку корпусу насоса.
2. Під'єднання дротів: коричневий і блакитний (N і L1 230V) під'єднати до насоса, зелено-жовтий під'єднується кнуллю.
3. Перевірте правильність під'єднання, прикрутитикришку.
Увага: неправильне під'єднання може зіпсувати блок керування або обладнання, під'єднане до блока керування.
---Під'єднанням має займатися кваліфікований майстер-----
!! Перед тим як під'єднувати насос або вентилятор блок керування має бути вимкнений від напруги повністю. Виделка має бути винута з розетки!
Параметри блока керування:
Технічні дані
Напруга
230V/50Hz
Навантаження
Насос 130 Вт
Вентилятор 130 Вт
Діапазон вимірювань температури
5-90оC
Точність змін
+/-1оC
Діапазон встановлення температури
35-80оC
Функція АНТИ СТОП насоса
Кожен сьомий день на 10 секунд
Функція АНТИ МОРОЗ
Ниже 5оC
Стан тривога
нижче ніж 5 °C і вище 90 °C
Робота з кімнатним термостатом
Діапазон температури для вимкнення блока
керування
25-50оC
Повне регулювання продувів
Регулювання потужності вентилятора
30-100%
Температура вмикання насоса
35-70оC
Діапазон регуляції потужності під час продувів
30-100%
Гістерез
0-5оC
Діапазон температури для регуляції
зменшення обертів вентилятора
0-10 °C або вимкнення зумовлення
Плавний старт роботи вентилятора
Загальні правила безпеки
1. Датчик температури монтувати сухим т.е. без олії, води тощо!
2. Блок керування монтувати там, де температура довкілля не більш ніж 50 °C
3. Монтаж і запуск блока керування кращепив кваліфікованих майстрів.
Функція АНТИП СТОП та АНТИ МОРОЗ
У блока керування є дві функції, призначені для насоса. Функція АНТІ стоп потрібна влітку, вона періодично вмикає насос і не дає змогу сформуватися шару каменю в насосі.
Функція АНТИ МОРОЗ береже систему опалення перед заморожуванням.
Але щоб ці функції керували блок керування, має бути увімкненим (режим чергування, що горить діод СТОП)
Безпечне користування блоком керування.
1. Блок керування має працювати в температурі довкілля не більш ніж 50 °C, у не вологому приміщенні, без ризику потрапляння води накорпус.
2. Під час під'єднання до блока керування різного обладнання блок керування має бути повністю вимкнений від напруги, вилка винута зрозетки.
3. Під час гроз і гром блок керування має бути повністю вимкнений віднапруга.
4. Якщо ви маєте питання або проблеми з блоком керування, його монтажем або користуванням будь ласка зв'язатися з нашим консультантом або продавцем.
5. Монтаж і запуск блока керування має провести кваліфікований фахівець Неправильний монтаж або неправильне під'єднання обладнання може бути причиною пошкодження блока керування іобладнання.
Гарантія 1 рік від дня продажу.
Виробник не бере відповідальності за пошкодження, яке відбулося неправильним поводженням, користуванням, монтажем, транспортом або мимовільним ремонтом блока керування.
Гарантія зникає, якщо ушкодження блока відбулося зовнішньою механічною дією. Гарантія зникає, якщо користувачем буде порушена пломба.
Вентилятор WPA-120
Конструкція вентилятора: — вентилятор WPA-120 складається з двох частин: алюмінієвий корпус, який кріпиться до зовнішнього ротора двигуна. Крильчатка вентилятора виготовлена з алюмінієвого сплаву та кріпиться безпосередньо до валу двигуна. Сам мотор виробництва фірми ebm PAPST (Німеччина) має чудові характеристики та тривалий термін експлуатації. Вхідний отвір захищений сіткою. Випускний отвір закінчується прямокутним фланцем з отворами для кріплення.
Характеристики вентилятора М+М WPA 120
Тип двигуна |
RF2C-120/062K |
Максимальний тиск |
360 Pa |
Максимальна продуктивність |
285 м3/год |
Кількість обертів за хвилину |
2350 об/м |
Споживана потужність |
83 W |
Основні атрибути | |
---|---|
Країна виробник | Польща |
Стан | Новий |
Тип комплектуючого | Автоматика |
Номінальна напруга | 220 В |
Користувальницькі характеристики | |
Призначення комплектуючого | для твердопаливних котлів на твердому паливі |
- Ціна: 3 460 ₴
