Блок управління (регулятор для котла) « TAL RT-22» призначено для регулювання роботи вентилятора, а також насоса (вмикання або вимикання).

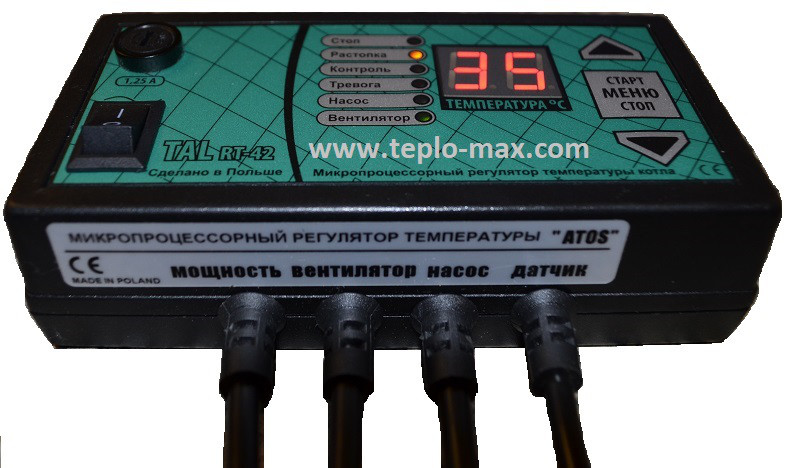

Автоматика TAL RT-42 для твердотопливного котла

Контролер має багато функцій і досить просте управління.
Встановлення функцій
Щоб запрограмувати регулятор, вам слід натиснути кнопку « MENU» і потримати три секунди. На екрані з' явиться перший параметр. Натиснута кнопка « + 0./ » може вибрати параметр, який слід змінити. Після вибору параметра вам слід натиснути ще раз кнопку « повернути ». З' явиться значення параметра, встановленого (заводом). Послідовно натискаючи кнопку « »+ 14. або « » зменшуємо або збільшуємо величину параметра. Ще раз натисніть кнопку « Вилучити » і встанови зміни. Блок керування вийде з режиму MENU якщо за 3 секунди не натискатимемо жодних кнопок.
Завжди можна відновити заводські установки. Для цього вам слід встановити число 1 і підтвердити його за допомогою кнопки « MENUscript ».
Опис функції у MENU
CP- час продувів. Це час, на який ввімкнеться і буде дути вентилятор (диапазон 5- 59секунд).
Час між продувами. (1-99 хвилин.)
0b- Обори вентилятора - потужність вентилятора у відсотках (30-99%, 99 повна потужність вентилятора)
0P-Обори вентилятора під час продува. Сила вентилятора під час продуву (30-99%)
tP- Температура увімкнення насоса. Температура, коли блок управління ввімкне насос. HI- Гістерез - параметр, який говорить про те, на скільки повинна впасти температура нижче встановленої, щоб підключитися вентилятор. (диапазон 0-5оC)
bu- Звуковий сигнал, який інформує про те що закінчилося паливо Вимикання/включення. 0 –
Вимкнено, 1 - включено.
t0 - це рівень зменшення обертів. Дуже важлива функція для маленьких котлів. За допомогою цієї функції можна зменшити оберти вентилятора, коли котел почне наближатися до відповідної температури в блоці управління. (діапазон от 0 до 10. 0 — означає вимкнення зменшення обертів) 10 — означає, що 10 градусів перед температурою вентилятор почне зменшувати оберти. 1 означає, що вентилятор почне зменшувати оберти, коли температура котла буде одним градусом менше, ніж встановлено на регуляторі.
За допомогою функції t0 ви можете:
Відрегулювати зменшення обертів так, щоб температура котла не зростала.
Обмежити ефект браку повітря. Часто трапляється, що вентилятори з дросельем (на приклад, якщо повороти встановлю на 30%, а вентилятор занадто рано почне зменшувати оберти при досягненні заданої температури) занадто рано закривають пропуск повітря, Так що котел не встигне досягти бажаної температури.
Блок управління з такою функцією вирішує цю Проблема.
tu - Температура вимикання блоку управління - температура нижче якої блок управління переходить в
Режим чергування. Загоряється диод “СОП", виключається вентилятор. (Діапазон 25-50ОC) Увага: Мінімальна температура якої може встановити в блоці керування завжди буде на 10 градусів вище, ніж температура вимикання блоку керування. (параметр «tu»). Наприклад, якщо параметр «tu» встановимо на 40ок, то мінімальна температура води котла зможемо встановити на 50ОC. Це для того, щоб котел не погас, коли температура котла була б 3 градуси вище за параметр « tu». Тоді можливо, що температура впала б на 3 градуси (гістересіс) і блок управління перемістився б у режим чергування.
CO- Час вимкнення насоса. Ця функція використовується разом з термостатом кімнатної кімнати. Є можливість вимкнути насос, щоб температура в приміщенні стабілізувалася. Насмоктуючи термостат, циклічно включає насос на 30 секунд з перервами, які налаштовуються в саме цю функцію параметром CO.
UF- заводські параметри. Число « 1 » означає відновлення заводських установ.
Розтопка котла.
Увімкнути блокування
Встановити належну температуру котла за допомогою кнопки « + »
Натисніть кнопку « START ». Ввімкнеться вентилятор, запалиться діод "Розтопка". Після того як буде досягнуто умовної температури вентилятор відключитися. Загориться диод « Контроль»
Після виконання завдань блок керування завершить:
Підтримку встановленої температури через ввімкнення вентилятора. Вентилятор вмикається, коли температура знизиться і вимикатиметься, коли температура буде досягнена.
Автоматичне вимикання насоса центрального опалення після того, як буде досягнуто температури увімкнення насоса.
Автовиключення вентилятора, коли вентилятора і помпи коли закінчиться паливо вкотле.
Постійний огляд температури котла на ЛЕДекрані.
Контрольні діоди інформують про роботу блоку керування.
СТОП - кінець блоку управління. Якщо диод СТОП моргає — це означає, що в казані закінчилося пальне. Вмикається дзвінок.
Розтопка - це процес розтопки. Діод горить до моменту, коли котел досягне температури даного користувачем.
Контроль - діод інформує, що котел досяг відповідної температури. Моргаючий диод означає роботу підключеного до кімнатного термостата.
Тривога — диод інформує про стан тривоги.
Насос - говорить про підключений насос.
Вентилятор — говорить про вентилятор, який ввімкнено.
Правила керування
Блок керування працює в 5 режимах:
Растопка
Коригування
Контроль
Тривога
Погашення.
Растопка
Після завантаження палива в казан, встановлюючи потрібну температуру, которою котел буде досягати. Температура встановлюється кнопками « + » і « ». Після того натискаємо кнопку START. Починається розтопка котла. Вентилятор працюватиме ще до того, як температура води досягне тої, яку встановили в блоці управління. У процесі розтопки, як і через вагу процес опалення на екрані буде показана актуальна температура води котла. Коригування
У режимі регулювання блоку управління потрібно підтримувати температуру води в котлі. Підтримка відбувається за допомогою вмикання і вимикання вентилятора. Коли температура знизиться нижче встановленої ввімкненою вентилятором, коли температура досягне встановленого рівня управління перейде в режим контролю.
Контроль (Продуви)
У цей режим блок керування переходить, коли температура вища, ніж встановлено. У цьому режимі починають діяти продуви. Це циклічне включення вентилятора в залежності від того, як встановити
Параметри цієї функції.
Можна легко встановити час, через який вентилятор повинен включитися і як довго триватиме продув. Продуваючи гази, вони видаляються з паличок. Продув повинен якомога довше підтримувати блок управління в режимі контролю. Цю функцію за бажанням можна вимкнути зовсім. Потрібно так встановити продуви, щоб вони не включалися за часто, тому що інакше у нас будуть несвіжі підвищення температури. За допомогою циклічних вентиляторів можна отримати більше повітря, і це призвело до підвищення температури.
Тривога
( та блока керування « TALRT-42 LPD » — це звуковий сигнал, який інформує, що в котлі закінчилося паливо, температуру 90C, зниження температури нижче 5ОC, пошкодження датчика).
Після того як температура котла перевищить 90ох блок управління включає процес охолодження котла. Відключається вентилятор і включає насос. На екрані загориться диод
"Тровога" і ввімкнеться звуковий сигнал.
Як тільки температура знизиться блок управління повернеться в нормальний режим роботи. У варіанті з додатковим датчиком (аварійним біметалічний термостат) система центрального опалення зберігає додатковий датчик, який працює окремо від блоку управління і який вимикає вентилятор після підвищення критичної температури.
Увага: у блоці керування можна повністю вимкнути звуковий сигнал, який інформує про завершення палива в котлі. Щоб вимкнути звуковий дзвінок, вам слід вибрати у MENU параметр « bu» і встановити число 0. Заводська установка - 1.
Погашення
Коли в котлі закінчиться паливо блок управління переходить в режим гасіння. З'явиться звуковий сигнал і заморгує диод "росопка". Обороти вентилятора — це “обладнання підтримки ♫. Якщо температура зросте на 2ОC то блок управління перейде на режим регулювання. Якщо температура знизиться нижче тієї, яка встановлена для вимикання блок керування то блок управління перейде в режим чергування. Диод СТОП буде моргати. Щоб вийти з режиму чергування, вам слід двічі натиснути кнопку посередині — перший раз натисканням клавіші вимикається режим, другий — режим і робота починається з початку.
Робота з термостатом
Термостат, щоб з’єднати термостат з термостатом, має спеціальне розв’язання термостатів (chinch) вимірює кімнатну температуру і на цій базі регулює температуру котла. Після з'єднання термостата йому дається найвищий пріоритет. Під'єднується двопровідний кабель.
З'єднання насоса і вентилятора до блоку управління.
Рис. 1. З' єднання для блоків керування у варіанті з кабелями і виделками
Якщо у кабелі немає виделок, підключається на пряму в корпус насоса.
Знімаємо кришку корпусу насоса.
2. З' єднання проводів: коричневий і блакитний (N і L1 230V) підключення до насосу, зелено- жовтий з'єднується кнулем.
3) Перевірити коректність з' єднання, прикрутити крихітку.
Увага: неправильне з' єднання може зіпсувати блок керування або обладнання з'єднане до блоку керування.
----Підключенням повинен займатися кваліфікований майстер------
!! Перед тим як підключати помос або вентилятор блок керування має бути відключений від напруги повністю. Вилка повинна бути винута з розетки.!!
Параметри блоку керування:
Технічні дані
Напруження
230V/50Hz
Звантаження
Насмокт 130Вт
Вентилятор 130Вт
Діапазон виміру температури
5-90оC
Точність змін
+/-1оC
Діапазон температури
35-80оC
Функція АНТІ СТОП насоса
Кожного сьомого дня на 10 секунд
Функція АНТІ МОРОЗ
Ниже 5оC
Стан тривоги
нижче 5 / і вище 90C
Робота з термостатом
Діапазон температури для вимикання блоку
керування
25-50оC
Повне регулювання продувів
Коригування потужності вентилятора
30-100%
Температура ввімкнення насосу
35-70оC
Діапазон регуляції потужності під час продувів
30-100%
Гістерез
0-5оC
Діапазон температури для регулювання
Зменшення оборотів вентилятора
0-10C або відключенняумань
Плавний старт роботи вентилятора
Загальні правила безпеки
1. Датчик температури монтувати сухим т.е. без олії, води тощо!
2. Блок управління монтувати там, де температура навколишнього середовища не перевищує 50 000
3) Монтаж і запуск блоку управління краще запевнити кваліфікованого майстра.
Функція АНТИП СТОП і АНТІ МОРОЗ
У блоку керування їсть дві функції призначено для насосу. Функція АНТІ стоп потрібна влітку, вона періодично вмикає насос і не дозволяє сформуватися шаром каменю в насосі.
Функція АНТИ МОРОЗ зберігає систему опалення перед заморозкою.
Але щоб ці функції діяли блок управління повинні бути включені (ріжечки, що горить діод СТОП)
Безпечне використання блоком керування.
1. Блок управління повинен працювати в температурі навколишнього середовища не більше 50ох, у не вологому приміщенні, без ризику потрапляння води накорпус.
2) Під час з’єднання до блоку керування будь - яким обладнанням блок керування має бути повністю вимкнено від напруги, виделка винутрачена зрозетки.
3) Під час грози та громів блок управління має бути повністю вимкнено.
4) Якщо у вас є питання або проблеми з блоком управління, його монтаж або будь ласка, зв’яжіться з нашим консультантом або продавцем.
5. Монтаж і запуск блока управління повинні провести кваліфікований спеціаліст неправильний монтаж або неправильне з'єднання обладнання може бути причиною пошкодження блоку керування іобладнання.
Гарантія
Дата виробництва:
Дата продажу: Гарантійні умови:
Гарантія 1 рік з дня продажу.
Гарантія виписується у продавця.
Виробник не бере відповідальності за пошкодження, які сталися через неправильне поводження, користування, монтаж, транспорт або самовольний ремонт блоку управління.
Гарантія зникає, якщо пошкодження блоку відбулося зовнішньою механічною дією. Гарантія зникає, якщо користувачем буде порушено пломба.

Характеристики
Основні атрибути
Країна виробникПольща
СтанНовий
Тип комплектуючогоАвтоматика
Номінальна напруга220 В
Користувальницькі характеристики
Призначення комплектуючогодля твердопаливних котлів на твердому паливі
