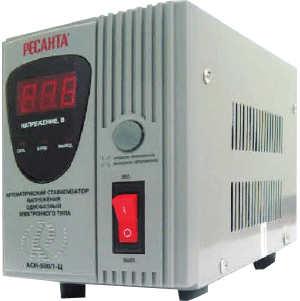

Стабілізатор напруги для котла. Ресанта релейного типу АСН 500 ВА (пр-во Латвія)

Номінальна потужність 500 (Вт/А), діапазон вхідної напруги 140-260 В, час регулювання 20-35 мс.

Докладний опис товару

Релейний стабілізатор Ресанта АСН 500 ВА (пр-во Латвія)

Характеристики:
Діапазон вхідної напруги — 140-260 В
Робоча частота — 50/60 Гц
Номінальна величина вихідної напруги — 220 В ±8%
Номінальна потужність за Uвх>190 В — 0,5 кВт
ККД, у разі навантаження 80% не менш ніж — 97%
Точність підтримки вихідної напруги — 8%
Час регулювання — 20-35 мсек
Високовольтний захист — 260 В ± 5 В
Затримка під'єднання навантаження — 3/180 сек
Робоча температура довкілля — 0-45 °C
Відносна вологість повітря, не більш ніж — 80%
Клас захисту — IP 20
Габаритні розміри ДхШхВ — 110x134x212 мм
Маса нетто — 2,5 кг
Особливості:
— Обладнаний мікропроцесорним керуванням і цифровим індикатором вхідної та вихідної напруги.
— Широкий діапазон вхідної напруги.
— Висока швидкість спрацьовування.
— Не вносить спотворень у зовнішню мережу.
— Немає спотворення синусоїди.
— Захист від високої напруги.
— Захист від перегрівання.
— Захист від перевантаження.
— Захисне вимкнення навантаження в аварійних ситуаціях.

СТАБІЛІЗАТОР НАПРЯЖЕННЯ
Призначений для стабілізації напруги в мережі. Використовується принцип роботи регульованого автотрансформатора, тому що вхідна напруга транслюється на вихід із додаванням (вичищенням) недоступної (вибуткової) напруги. Номінальний ряд однофазних стабілізаторів являє собою 0.5, 1, 1.5, 2, 3, 5,8, 10, 12, 15, 20, 30 kVA, трифазних стабілізаторів — 4.5, 6, 9, 15, 30, 50, 100 kVA.
Треба пам'ятати, що реальна потужність стабілізатора за діапазону вхідної напруги від 190v до 220v відповідає його номіналу, у діапазоні від 160v до 190v — від 50% до 100% номіналу.
Стабілізатори з регульованим автотрансформатором бувають електромеханічні (сервомоторні) та релейні (тиристорні, симісторні).
В електромеханічних стабілізаторах регулювання відбувається завдяки переміщення графітової щітки вздовж котушки регульованого автотрансформатора.
Перевага електромеханічних стабілізаторів — плавна зміна вихідної напруги (висока точність на виході ±3%).
Браки:
• підвищене локальне нагрівання графітової щітки та витків котушки під нею;
• стирання графітової щітки про витки мідного дроту, знос щітки та забруднення графітом витків, звідси — іскорення;
• повільний (до 5 сек) час регулювання напруги.
Переваги електротехнічних стабілізаторів «Ресанта»:
• висока потужність (відповідність заявленої та реальної потужності);
• на великих потужностях (самих проблемних) 5, 8, 10, 12, 15, 20 kVA використовується одна велика котушка з двома потужними щітками, кожна щітка має площу контакту втричі вищу, ніж в аналогічних моделей інших марок, у такий спосіб, загальна площа контакту збільшується вшестеро, відповідно знижується локальне нагрівання щітки, також неабияк збільшені радіатори;
• надійний термодатчик («таблетка»).
Релейний стабілізатор здійснює не плавне, а ступеневе додавання напруги. Реле — це автоматичний перемикач із механічним перемиканням (всередині реле перемикається «язичок»), тиристори та симістори — з електронним перемиканням.
Будь-який стабілізатор має захист за вихідною напругою, тобто вимикає навантаження у разі вихідної напруги менш ніж 200 і більше 250 В (на вході водночас буде 270 В).
Крайня нижня точка за вхідною напругою становить 140 В — 150 В для електромеханічних стабілізаторів і 120 В — 130 В для релейних. За нижчої вхідної напруги стабілізатори працюватимуть, але 220 В на виході забезпечити не зможуть, а у разі досягнення значення вихідної напруги 200 В — вимкнеться, щоб не пошкодити під'єднані прилади.
Будь-який стабілізатор має тепловий захист від перевантажень — якщо під'єднана потужність вища, ніж допустима для справжньої вхідної напруги, стабілізатор вимикається від мережі у разі досягнення температури обмотування 110 °C.
Стабілізатори обладнані байпасом — пристроєм перемикання навантаження безпосередньо, в обході стабілізатора.
Стабілізатори обладнані пристроєм затримки подавання вихідної напруги під час його вмикання — для того, щоб дати час стабілізатору вийти на штатний режим роботи. Для електромеханічних стабілізаторів затримка становить 5 сек, у релейних також 5 сек, але є можливість перемикання на 2 хв — для двигунів зі нормованою допустимою кількістю пусків в одиницю часу (холодильники).
Лицьові панелі обладнані вольтметром і амперметром. Амперметр показує вихідний струм, вольтметр — як вхідну, так і вихідну напругу.
Під'єднувати стабілізатор має дипломований електрик із відповідною кваліфікацією, що має відповідну роздільну здатність на проведення електромонтажних робіт.
Стабілізатор може працювати в широкому діапазоні температур, зокрема — негативних, проте для нього неприпустимі утворення конденсату. Під час роботи в умовах понад +35 градусів можливе передчасне спрацьовування термозахисту.
Не можна ставити на стабілізатор предмети, закривати вентиляційні щілини, розташовувати біля джерел тепла.
Якщо стабілізатор зберігся за негативних температур, перед увімкненням його необхідно витримати за кімнатної температури не менш ніж 2 години.
