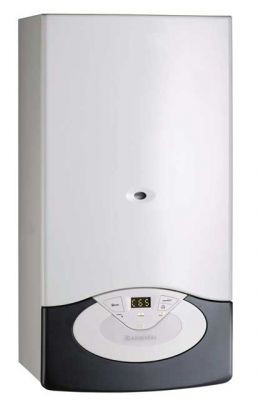

Настінний газовий котел Ariston Class 24 CF Двоконтурний

Технічні характеристики

Країна-виробник Італія
Тип монтажу Настінний
Кількість контурів Двоконтурний
Енергозалежність енергозалежний

Опис Настінний газовий котел Ariston Class 24 CF Двоконтурний:

Показники ефективності
Номінальна теплова потужність (Hi), не більш ніж/не менш ніж
кВт
25,8/11

Номінальна теплова потужність (Hs), не більш ніж/не менш ніж
кВт
28,6/12,4

Теплова потужність у режимі ГВС (Hi), не більш ніж/не менш ніж
кВт
27/11

Теплова потужність у режимі ГВС (Hs), не більш ніж/не менш ніж
кВт
30/12,2

Теплова потужність, не більш ніж/не менш ніж
кВт
23,7/10,1

К.п.д. згоряння (заміром на виході колектора продуктів згоряння)
%
93,2/83,9

К.п.д. за номінальної теплопродуктивності (60/80 °C) Hi/Hs
%
91,9/82,8

К.п.д. за 30% 47 °C Hi/Hs
%
91,2/82,1

К.п.д. на мінімумі Hi/Hs
%
90,2/81,3

Клас по к.п.д. (Директива 92/42/EEC)
Кол.зір

Теплові втрати через корпус, не більш ніж (T = 50 °C)
%
1,3

Теплові втрати через газохід під час робочого пальника
%
6,8

Теплові втрати через газохід у разі вимкненого пальника
%
0,4

Викидання в атмосферу
Тяга, не менш ніж
Па
4

Клас за викидами оксидів азоту

3

Температура продуктів згоряння (G20)
°C
137,5

Вміст CO2 (G20)
%
6,07

Вміст CO (0% O2)
млн-1
53

Вміст O2 (G20)
%
9,6

Вихід продуктів згоряння, не більш ніж (G20)
кг/год
62,95

Надлишок повітря
%
83,56

Контур ЦО
Загуби тиск на стороні подавання води, не більш ніж (?T=20 °C)
мбар

Залишковий напір у системі
бар
0,25

Тиск попереднього закачування в газовому відсіку розширювального бака
бар
1

Витрата в системі, не менш ніж
л
175

Тиск у контурі ЦО, не більш ніж
бар
0,4

Місткість розширювального бака
бар
3

Температура води в контурі опалення, не більш ніж/не менш (нагрітий)
л
8

Загуби тиск на стороні подавання води, не більш ніж (DT=20 °C)
°C
85/42

Контур ГВС (двоконтурні котли)
Температура води в контурі ГВС, не більш ніж/не менш ніж
°C
60/36

Розбір у контурі ГВС (10 хв. за DT=30 °C)
л/хв
11,05

Розбір у контурі ГВС за DT = 25 °C
л/хв
13,8

Розбір у контурі ГВС за DT=35 °C
л/хв
9,9

Клас комфорту (EN13203)
Кол.зір

Розбір у контурі ГВС, не менш ніж
л/хв
1,6

Тиск води в контурі ГВС, не більш ніж/не менш ніж
бар
16

Електричні характеристики та робоче середовище
Напруга та частота живлення
В/Гц
230/50

Споживана потужність
Вт
85

Найменша робоча температура
IP
X4D

Клас електричного захисту
°C
5

Маса та розміри
Маса
кг
30

Розміри (Ш x В x Г)
мм
400 x 770x 315

Газові котли CLAS є оптимальним обладнанням для тих, хто розуміє в економії. Настінний котел потужністю 24 або 28 кВт для опалення та гарячого водопостачання, з 2 надійними роздільними теплообмінниками, унікальною гідравлічною групою, новітньою логікою керування й великим цифровим дисплеєм.

Робота з апаратом здійснюється за допомогою багатофункціонального інтерфейсу з цифровим дисплеєм, що дає змогу контролювати роботу апарата, забезпечувати постійне подавання гарячої води та цілу добу підтримувати в опалюваному приміщенні належну температуру.

Нові можливості котла Ariston Clas 24 CF дають змогу забезпечити максимум комфорту в приміщенні за мінімуму споживання енергії та максимуму К.П.Д. Найкомфортніші умови досягається завдяки новому режиму «Автоматика», у якому його робочий режим автоматично підлаштовується до умов поза приміщеннями, щоб потрібні умови всередині приміщення досягали якомога швидше та підтримуються постійно. В результаті максимум комфорту забезпечується за мінімуму енергоспоживання, до того ж за дуже низького рівня шуму.

Можна отримати гарячу воду потрібної температури всього за п'ять секунд. Для цього є режим «Комфорт-плюс» з двома підрежимами, що забезпечує постійне подавання води в контур гарячого водопостачання (ГВС). Режим «Комфорт» діє 30 хв після останньої команди на подавання води в контур ГВС.

Також легко та швидко можна відрегулювати температуру в приміщенні. Для цього є датчики температури з бездротовим зв'язком, які Ariston пропонує всім споживачам, «жовтий комфорт».

Ariston Class 24 CF надзвичайно простий в експлуатації та вирізняється чималою пристосуваністю, завдяки малим габаритам і малому відстанню між газоходом і штуцерами для води і, водночас, збільшеному проміжку між стіною та штуцерами. Також передбачений великий асортимент бездротових пристроїв для керування й комплектів з'єднувальних труб. Все це свідчить про те, що це ідеальне рішення як під час первинного встановлення, так і за заміни наявних апаратів, навіть у найскладніших умовах.

Основні переваги в експлуатації
Малі габарити
Привабливий зовнішній вигляд, зручний інтерфейс
Приховані фітинги водяних труб
Режим Автоматика, що дає змогу оптимізувати робочі параметри котла так, щоб досягали максимум комфорту й економії енергії
Кнопка COMFORT (Комфорт): «інтелектуальний» режим, у якому в контур ГВС вже за 5 секунд подається вода заданої температури
Багатофункціональний інтерфейс із цифровим дисплеєм, на якому зображаються параметри двох зон опалення:
Кнопка «AUTO» (Автоматика)
Кнопка «COMFORT» (Комфорт)
Режими зображення на дисплеї: ЦО, ГВС і довільний
Показування повідомлень про помилки
Вимірювання тиску в системі за допомогою датчика тиску
Вбудований таймер-програматор.
Клас енергоощадження (по Директиві ЕЕС 92/42/EEC)
Клас комфортності ГВС (за стандартом EN 13203), визначається головним чином за такими показниками:
менший час виходу на режим;
стійкість температури води в контурі ГВС, навіть коли розбирання відбувається через кілька кранів;
тривалість стабілізації температури;
мінімальна витрата;
ставлення продуктивності до споживання.
Надзвичайно низький рівень шуму
Циркуляційний насос (Wilo MTSL 15/5 HE) з частотою обертання, регульованою залежно від заданої температури води на подаванні
Захист від замерзання контурів центрального опалення (ЦВ) і ГВС
Захист від утворення накипу
Система захисту циркуляційного насоса та триходового клапана від залипання
Автоматичний байпас
Режим «Трубочист» з можливістю аналізу продуктів згоряння
Режим «Продування» для видалення бульбашок повітря з контуру ЦО
Збільшений розширювальний бак (8 літрів)
Зливний кран у контурі ЦО.
Великий асортимент приладдя для регулювання температури як дротових, так і бездротових.
Переваги в монтажі
Котли Ariston серії Class дуже прості в монтажі завдяки зменшеним масогабаритним показникам і спрощеним гідравлічним з'єднанням.
Простота та швидкість монтажу, навіть у разі встановлення замість наявного апарата, забезпечується збільшеним проміжком між фітингами та стіною та зменшеним установлювальним розміром між газоходом і фітингами.

Апарат допускає вмикання як послідовно, так і паралельно з геліоустановками, а в разі використання примусової циркуляції керування всім комплексом може здійснюватися з панелі керування апарата без потреби в додатковому електронному блоці керування. Це дає змогу споживачеві заощадити кошти на блоці керування геліоустановкою.
Прості в установленні бездротові датчики температури дають змогу надати комплексу закінчений вигляд без потреби свердління отворів або пробивання пазів для прокладання дротів.

Основні переваги в монтажі

Малі габарити
Простота та швидкість встановлення (відстань між фітингами та стіною 150 мм)
Зменшений установний розмір між газоходом і фітингами (830 мм)
Великий асортимент приладдя для гідравлічних з'єднань
Доступ до електричних з'єднань ззовні апарата
Придатність для багатозонних систем
Придатність для спільної експлуатації з геліоустановками
Найбільша пристосовуваність для двоканальних систем, можливість підведення повітря як справа, так і зліва
Автоматичний байпас
Фільтр на вході води з контуру опалення
Фільтр на вході водопровідної холодної води
Пробоотбірники для аналізу продуктів згоряння з доступом ззовні апарата
Режим «Продування» для видалення бульбашок повітря з контуру ЦО
Контакти датчика тиску продуктів згоряння з доступом ззовні апарата
Великий асортимент приладдя для регулювання температури як дротових, так і бездротових
