Твердопаливний котел 75 кВт Ідмар GK-1. Твердопаливні котли тривалого горіння

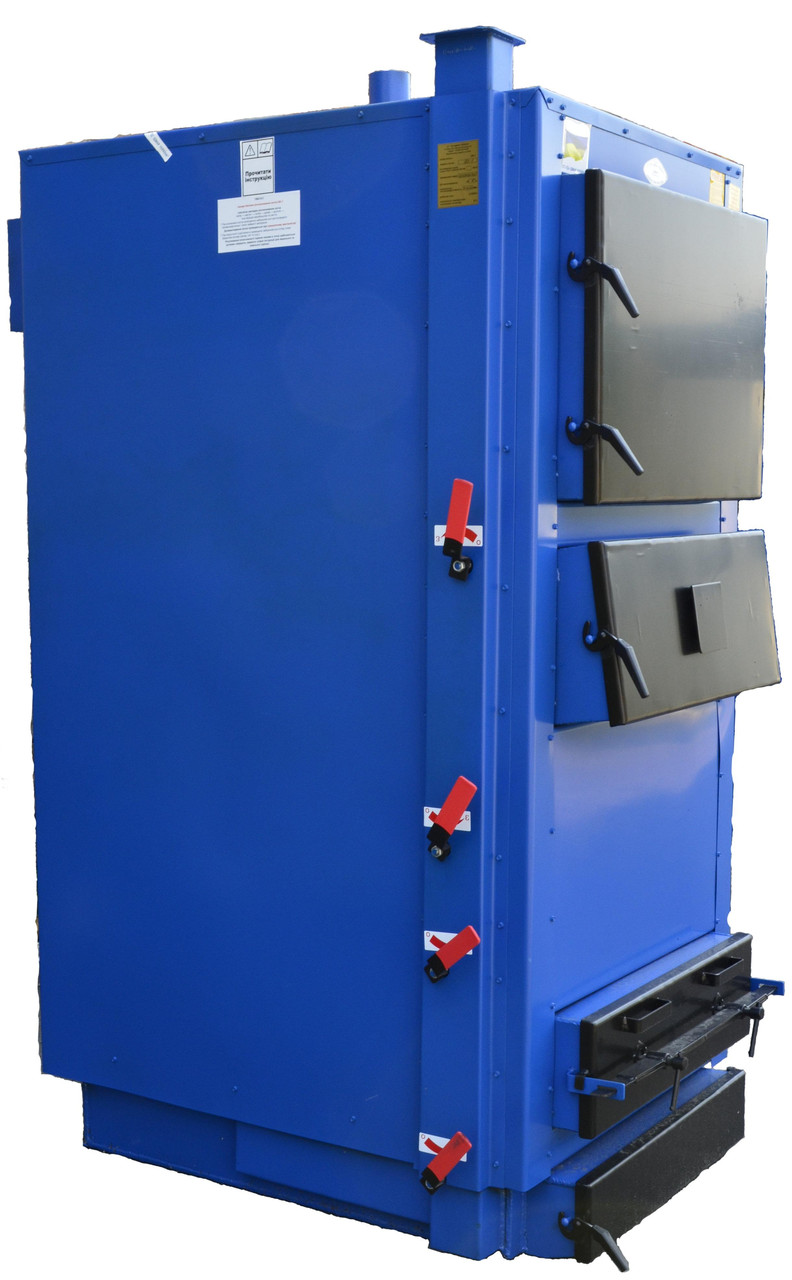

Твердопаливний котел Ідмар 75 кВт

Котли призначені для всіх типів твердого палива.

Особливості:
— застосований метод верхнього пошарового спалювання палива (дає можливість на 15-20% більше отримати тепла з одиниці пиляючого твердого палива, ніж звичайний метод горіння в загальному полум'ї).
— топка котлів розрахована на кількість палива, що відповідає 48 годинам роботи котла (дана характеристика може змінюватися в діапазоні 8-50 годин залежно від типу палива).
— автоматичне подавання повітря в топку пропорційно:

90% — вентилятор (горіння)

10% — природна тяга (тілення)

— автоматично підтримується задана температура теплоносія
(10-15% часу роботи паливо в котлі є в стані тління) як результат тривалішого періоду роботи на одному завантаженні та немає перепалювання палива.
— розрахунковане ККД котла 89% (залежно від типу палива може змінюватися в діапазоні 82-89%).
— котли сталеві (товщина використовуваного металу від 5 до 12 мм залежно від потужності котла)
— застосований принцип омиваних колосняків (котіл максимально захищений від прогоряння).
— до комплекту котла входить: кошенят, вентилятор подавання повітря,
автоматика (обтяжливе керування й контроль).

За потреби кошенят комплектується додатково бойлером непрямого нагрівання гарячої води для побутового та промислового використання контрольованою автоматикою.
Можлива комплектація групою альтернативних джерел живлення (для підтримки працездатності котла у разі вимкнення основного джерела живлення).
Котел простий в обслуговуванні та експлуатації.

Технічні характеристики твердопаливного водогрівного котла
GK-1 75 кВт Робочий тиск 0,2 мПа

No Технічна характеристика Одиниця Примітка

(параметри) вимірювання

1 Потужність кВт 75
2 Ширина корпусу котла см. 72
3 Висота корпусу котла (max) см. 170
4 Глибина корпусу котла см. 95
5 Ширина котла в зібраному вигляді. 80
6 Глибина котла + димохід см. 110+35
7 Висота котла + патрубок подичі см. 170+15
8 з'єднання (подавання, зворотнатка) Ду 65 Дн 76 патрубки
9 Вага котла кг. 800
10 Відстань від підлоги до завантажень.камери см. 85
11 Розмір завантаження.окна см. 35х25
12 Виступ дверцят перед котлом см. 45
13 Об'єм завантаження. Камери м3 0,22
14 Розмір основного вікна очищення см. 17х35
15 Виступ кришки очищення (відкритий) см. 40 по фронту
16 Розмір димохода (вихід із котла) см. 18х20 Dn 200 мм (внутрішньої)
17 Перетин димоходу см2 320
18 Висота димової труби м. 7
19 Сила тяги мм./Н2О 2,0-3,5
20 Електрообладнання Вольт 220 50 Гц 180 Ватів
21 Вихід на групу безпеки Ду 32 внутрішня різь
22 Вихід на злив води з котла Ду 32 внутрішня різь
23 Підривний клапан на люкі топки Ду 50 з'єднання рухоме
24 Робочий тиск (max) атм. 3
25 Випробувальний тиск атм. 5
26 максимальна t теплоносія С 90

Робота на всіх видах твердого палива
ККД: 82% — 89% (залежно від типу палива)
Час роботи на одному завантаженні паливом від 10 — 30 годин (залежно від типу палива)
ЗАПОБІЖНА ЕКСПЛУАТАЦІЯ КОТЛА БЕЗ ВИКОРИСТАННЯ ГРУППИ БЕЗПЕКИ КОТЛА
