KG Elektronik SP-30 PID — блок керування (автоматика для твердопаливного котла)

2 450 ₴

  • В наявності
  • Код: KG Elektronik SP-30 PID
KG Elektronik SP-30 PID — блок керування (автоматика для твердопаливного котла)
KG Elektronik SP-30 PID — блок керування (автоматика для твердопаливного котла)В наявності
2 450 ₴
+380 (50) 524-28-23
Vodafone
  • +380 (98) 498-79-79
    Kyivstar
+380 (50) 524-28-23
Vodafone
  • +380 (98) 498-79-79
    Kyivstar
повернення товару протягом 14 днів за домовленістю
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.

Блок керування для твердопаливного котла KG Elektronik SP-30 PID застосовується для побутових та промислових твердопаливних котлов для автоматизації роботи опалювального агрегату та підтримки стабільного процесу горіння твердого палива.

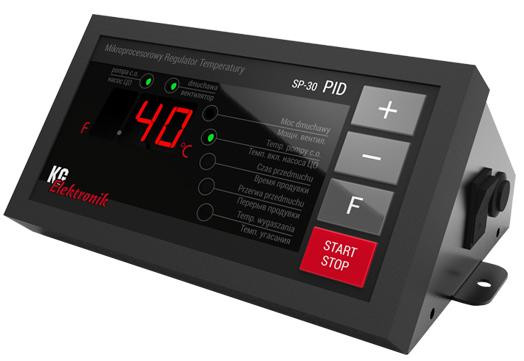

Автоматика для твердотопливного котла Kg Elektronik SP-30 PID



Простий, інноваційний за характеристиками контролер котла SP-30 — контролює роботу вентилятора наддуву та насоса ЦО, з можливістю підкодовування кімнатного термостата, а також датчик виходу газів згоряння PT-1000. SP-30 — це інтелектуальний контролер для якісного спалювання дров, вугілля, торфу та відходів деревооброблення. Використання нового алгоритму роботи автоматики Control Smart дає змогу найкращим способом забезпечити оптимальні процеси горіння/тлення для отримання максимального ККД котла

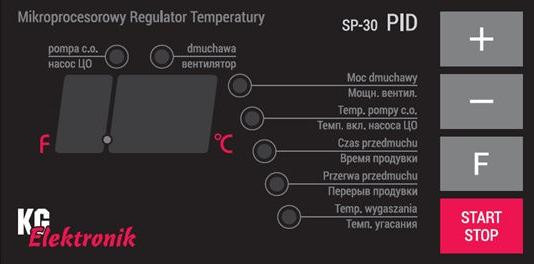

 Автоматика для твердотопливного котла SP-30 PID



Опис головного меню Вхід і підтвердження головної функції клавіш (F) Вибір функції, яку потрібно встановити (plus) або (minus) Температура котла 25-90 °C з головною панеллю клавішами plus і minus Потужність вентилятора 10-100% Температура вмик насоса ЦО 20-80 °C Час продування 0-90 сек. Перерва продування 1-15 хв. Мінімальна температура згасання 20 Максимальна температура, на 5 градусів менша за встановлену температуру котла. Робота вентилятора Користувач має на вибір 2 типи роботи вентилятора: CS — автоматична плавна модуляція вентилятора STD — потужність вентилятора встановлюється користувачем у меню В опції CS автоматика сама автоматично зменшує роботу вентилятора під час зростання температури котла. Це захищає котел від температурних "ударів".



У головному меню встановлюємо тільки максимальну потужність вентилятора під час розпалювання та продувок. Опис меню сервіс Вхід у меню сервіс Під час увімкнення живлення з'являється 3х8 на 3 секунди. У цей час натискаємо F і вибираємо потрібну функцію. 1- Тип вентилятора

1-WPA-120, WPA-01, RV-12

2-DP-02, DP-01, DP-02MKP, DP-02PK

3-RV14, RV18

4-DP-120 DPA-120

Кожен інший тип вентилятора потрібно регулювати так, щоб на мінімальних встановлених обертах вентилятор не зупинявся, оскільки це може призвести до його ламання. 2- Час розпалювання — 15-90 хв 3- Тип керування вентильтором 1-STD (стання потужність вентилятора) 2-CS (моделяція вентилятора) 4- Температура аларма 70-99 °C 5- Коректування показників температури +9/-9 6- Датчик відпрацьованих газів PT-1000 вмик-on/ вимкненого-off Датчик відпрацьованих газів PT-1000 У разі активації датчика газів PT-1000 у меню сервіс автоматика автоматично контролюватиметься температуру відпрацьованих газів. За температури на виході з котла понад 150 градусів °C потужність вентилятора модуліруєм зменшується і навпаки, так само панель LED блимає залежно від потужності роботи вентилятора. Зменшення потужності роботи вентилятора за зростання температури мінімізує втрату тепла в котлі та системі та сприяє економії палива до 20%. За активованої функції датчика PT-1000, в меню сервіс, коли датчик буде пошкоджений або не під'єднаний, автоматика працюватиме на мінімальних обертах вентилятора. За такої ситуації треба вимкнути в меню сервіс функцію датчика вихідних газів або замінити датчик. Термостат Якщо термостат встановлений на певну температуру, то контролер автоматики підтримуватиме роботу котла в оптимальних режимах для підтримки потрібної температури з огляду на їхні потрібні параметри. Ручна робота Насос ЦО вмик./вимк. — одночасне натискання клавіш плюс і F Анти стоп Автоматика має функцію проти затримування системи опалення поза сезоном. Кожні 14 днів автоматика містить насоси на деякий час. Антизамерзання Автоматика містить насоси у разі досягнення температури котла 5 °C, що захищає систему від замерзання. Розпалювання Цикл починається з моменту ввімкнення клавіші START і діє до моменту досягнення температури згасання котла. У меню SERWIS автоматики встановлюємо температуру запалювання, якщо котел не досяг потрібної температури, то після певного часу переходить у STOP-котел погас. Загасання Якщо температура котла впаде нижче за поріг згасання й не вростає надалі за час, встановлений у розпалі, то автоматика перейде в STOP-котел погас. Вентилятор перестає працювати. Якщо відкріпиться електропостачання, то автоматика під час наступного ввімкнення електроживлення перейде до раніше встановлених функцій і налаштувань завдяки вбудованій пам'яті. Або автоматика перейде в STOP, якщо температура впаде нижче температури згасання. Продувки вентилятора Продування здійснюються для підтримки режиму тління котла у разі досягнення встановленої потрібної температури, а також для виведення зайвих газів із камери згоряння. Якщо буде встановлений занадто частий режим продувок або температура збільшиться на 10 градусів від встановленої, вентилятор автоматично заблокується. Аларм і захисту Пошкоджень датчиків температури містить аларм і вимикає вентилятор Автоматика має аларм, який звуковим сигналом попереджає користувача про зайве нагрівання котла. Термічний захист Це додатковий біметалевий датчик (монтується разом із датчиком температури котла або на виході теплоносія з котла), який вимикає роботу вентилятора у разі досягнення температури котла 85 °C. Так само функція працює як захист котла від закипання в разі пошкодження датчика. Вентилятор перестає працювати. Запобіжник Автоматика має запобіжник захисту 3,15 A. УВАГА: заборонено використовувати потужніший запобіжник. Монтаж має здійснювати кваліфікований фахівець, у разі вимкненого приладу з електромережі з дотриманням усіх норм і вимог експлуатації. Внимание! Під час бурі або грози треба вимкнути всі електроприлади з мережі.

Споживання: 1,5W

Під'єднання: 230/50Hz +/- 10%

Тепм. роботи: -10°C do 50 °C

Провода : 3 x 0,75mm

Аварійний термопот: 85°C

Гістерезис +1/-1



Характеристики
Основні атрибути
ВиробникKG
Призначення комплектуючогоДля твердопаливних котлів
Тип комплектуючогоАвтоматика
Номінальна напруга220 В
СтанНовий
