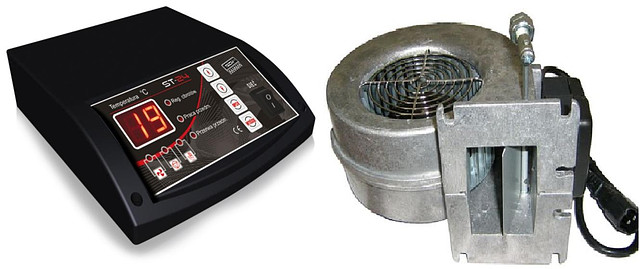

Блок управління Tech ST-24 (Sigma) і вентилятор WPA-120 для твердопаливних котлів

Автоматика для твердопаливного котла TECH-ST-24 SIGMA

Командоконтроллер Tech ST-24 здійснює контроль за роботою твердопаливного котла, при цьому він керує нагнітальним вентилятором і циркуляційним насосом системи опалення.

Автоматика для котла ST-24 кріпиться на корпус котла. На контролері задається температура, яку необхідно підтримувати в приміщенні, все інше зробить контролер. Він буде регулювати роботу вентилятора в залежності від температури води в котлі.

Основними перевагами контролера є:

• автоматичне керування вентилятором;
• управління циркуляційним насосом;
• РК-дисплей;
• корпус виконаний з матеріалів, які здатні витримувати високі і низькі температури;
• захист від перегріву;
• оснащений запобіжником.

Технічні характеристики автоматики для котла Tech ST-24:

Харчування	230 В / 50 Гц
Максимальний розхід потужності, Вт	4
Навколишня температура, °C	5-50
Навантаження виходу циркуляційного насоса, А	1
Навантаження виходу вентилятора, А	до 1
Межа регулювання температури, °C	30-80
Точність вимірювань, °C	1
Діапазон вимірювання температури, °C	0-85
Температурна стійкість датчика, °C	25-90
Запобіжник, А	1,6

Вентилятор WPA-120 застосовується для нагнітання повітря в топку котла центрального опалення.

Вентилятор WPA-120 застосовується для нагнітання повітря в топку котла центрального опалення. Вони (вентилятори) також можуть використовуватися для спільної вентиляції та опалення приміщень. Вентилятор працює при температурі навколишнього середовища від 0 до 40 С.

     Конструкція вентилятора: ― вентилятор WPA-120 складається з двох частин: алюмінієвий корпус, який кріпиться до зовнішнього ротора двигуна. Крильчатка вентилятора виготовлений з алюмінієвого сплаву і кріпиться безпосередньо до валу двигуна. Вхідний отвір захищений сіткою. Випускний отвір закінчується прямокутним фланцем з отворами для кріплення.

Основне застосування ― твердопаливні котли до 50 кВт.

Технічні дані

Тип двигуна	R2E120-AR38-40
Макс. Тиск	345 Pa
Макс. продуктивність	255 м3/год
Число оборотів	2500 про/м
Споживана потужність	83 W
Температура окр. середовища	00C-400C
Вага вентилятора	2,17 кг

Вентилятор ВПА-117 застосовується для нагнітання повітря в камеру спалювання твердопаливного котла центрального опалення. Він може бути використаний для вентиляції різних приміщень і технологічного обладнання.

Вентилятор ВПА-117 може працювати при навколишній температурі від 0 до +40⁰С

Вентилятори в стандарті забезпечені дросселью, яка відповідає за непопадання зайвого повітря в котел через вентилятор під час відключення.

Пристрій вентилятора ВПА-117:

Корпус вентилятора складається з двох алюмінієвих частин, в яких вмонтовано електродвигун з зовнішньої крильчаткою. Вхідний отвір закрито запобіжною сіткою. Випускний отвір обладнано прямокутним фланцем з отворами для монтажу на твердопаливному котлі.

габаритні розміри вентилятора ВПА 117 mplusm

Технічні параметри вентилятора mplusm "ВПА-117"

Монтаж вентилятора, монтаж блоку управління.

Монтаж блоку автоматики управління і датчика температури

Блок автоматики керування необхідно встановити в місці, в якому він не нагріватися вище температури +45 С. Не слід розміщувати над елементами котла або котельні, які досягають високої температури.
Датчик температуры в комплекте блока автоматики управления необходимо закрепить на не изолированном участке патрубка прямой сетевой воды, используя шплинт крепление (бандаж). После предварительной затяжки бандажа (бандаж можно обернуть вокруг трубы дважды, или отрезать излишек ножницами для металла), вставить датчик температуры между бандажом и трубой. Осторожно зажать бандаж так, чтобы датчик температуры не перемещался под бандажом. Очень сильное затягивание может повредить элементы измерения. Обмотать датчик термоизоляционным материалом.
Нельзя заливать датчик температуры маслом, водой или другими жидкостями. Чтобы улучшить контакт, можно использовать ведущие силиконовые пасты. Не вкладывать гвоздей или других металлических элементов в датчик.

Монтаж вентилятора

Вентилятор необходимо установить на фланце канала подачи воздуха на горение с помощью четырех винтов и гаек М6.
Провод вентилятора следует присоединить к вилке, после чего вилку вставить в соответствующее гнездо в блоке автоматики. Гнезда подписаны на распределительной доске блока.

Подключение циркуляционного насоса к контроллеру

Подключение циркуляционного насоса к блоку автоматики управления осуществлять в следующей последовательности:

• Снять крышку блока электроники насоса;
• До нулевого зажима, обозначенного символом «РЕ», подключить жилу зелено-желтого цвета — мера ноль;
• Коричневую и синюю жили (N1, L1 230V) подключаем к зажимной планки
• Проверить правильность соединений и прикрутить крышку.

Подключение котла к электропроводке

Помещение котельной должно быть оборудовано электропроводкой 230В/50Гц в соответствии с требованиями действующих норм. Электропроводка должна быть закончена входной розеткой с защитным контактом. Поврежденная проводка может привести к выходу из строя блока автоматики управления и быть источником угрозы для пользователей котельной. Запрещается применять удлинители.
Подключение блока автоматики управления к электросети 230 В, должно выполняться только лицом, имеющим необходимую квалификацию (профессиональным электриком) с соблюдением требований ДНАОП 0.00-1.21-98 «Правила безопасной эксплуатации электроустановок потребителей».

ВНИМАНИЕ! Перед подключением насоса и вентилятора следует вынуть из сетевого гнезда вилку провода, через который подается питание на контроллер!

Необходимо, чтобы провода под напряжением, питающие устройства, находились далеко от элементов котла, которые во время эксплуатации нагреваются (дверцы, дымоходная труба).
