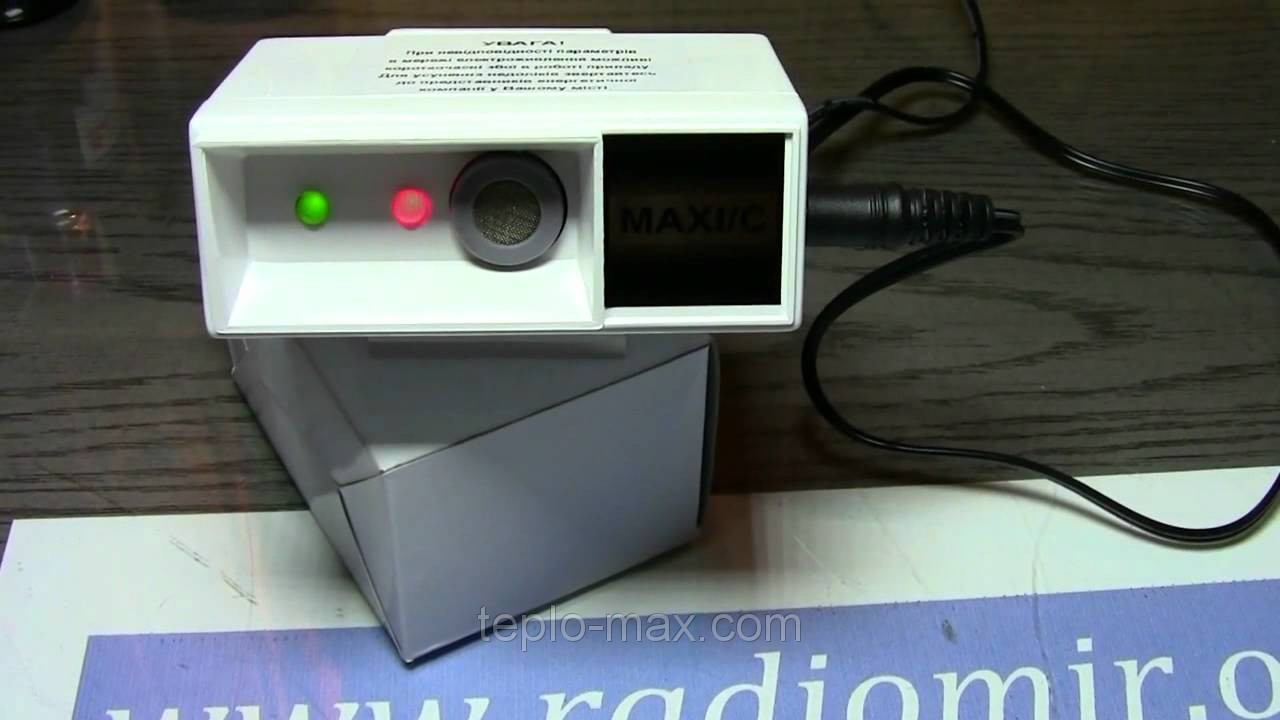

Побутовий універсальний сигналізатор газів типу «МахіС»

Побутовий універсальний сигналізатор газів типу «МахіС» призначений для постійного контролю об'ємної частки природних газів (метана СН4 або пропан — бутана СЗН8), який відповідає вимогам ГОСТ 5542 або ГОСТ 4047 та оксиду вуглецю (угарного газу СО), який відповідає вимогам ДБН, В, 2,5-1200. Також завдяки нововведенням у конструкцію сигналізатора, він відчуває загрозливі концентрації парів токсичних речовин та інші канцерогенні речовини, які можуть негативно вплинути на здоров'я людини. Сигналізатор виявляє гази в повітрі, де можливе витікання таких газів. Наприклад: кольні, кухні, санітарні приміщення, коридори, підвали, гаражі тощо: всі приміщення, у яких міститься газове обладнання: газові котли, колонки, газові конвектори будь-якого виробництва, плити, газові бойлери, лічильники газу, газові балони, газопроводи тощо. Також вентиляційні шахти, через які з приміщення викидається назовні вуглекислий газ.

Принцип дії сигналізатора
У перший момент вмикання сигналізатора до електромережі через 1,5-2 хвилини з'являється оптична й акустична сигналізація, яка сигналізує про те, що сигналізатор готовий до роботи та перебуває в чергуваному режимі та постійно аналізує граничні концентрації газів у повітрі замкнутого приміщення. Водночас постійно чутливий елемент аналізує концентрацію газів у повітрі приміщення. На корпусі сигналізатора постійно блимає зелений світлодіод, що означає наявність напруги живлення в мережі та показує, що сигналізатор працює. У разі, якщо концентрація перевищить межу 1% нижньої межі вибуховості (Для метану та пропан — бутану) і в разі досягнення об'ємної частки окису вуглецю в повітрі значення 0,005%, спрацьовує оптична й акустична сигналізація. Вимкнення сигналізації "і переведення сигналізатора в чергувальний режим відбувається в момент зниження концентрації "
 газів нижче порога спрацьовування.

Технічні характеристики
Гази, які виявляє сигналізатор: метан або пропан — бутан і оксид вуглецю СО (ударний газ), інші токсичні речовини тощо.
Номінальне значення порога спрацьовування
 сигналізатора: 1% (для метану)
 0,4% (для пропан-бутану)
 0,005% (для чадного газу)
Аварійна сигналізація: акустична та оптична
Ступінь охорони: IP 44
Живлення сигналізатора: 220 В + -10%, 50 Гц + -0.5 Гц.
Струм споживання: 300 гПа.
 Поріг акустичного сигналу: 85 dB.
 Рабочая температура: от -10 гр. С до +50 гр. С
 Відносна вологість: від 30% до 95%
 Тип чутливого елемента: напівпровідниковий, термохімічний
 Напрацювання на відмову: 8 років
 Габарити: 88 х 64 х 34 мм.
 Маса приладу нетто: 0.26 кг.

Таблиця розпізнавання газів сигналізатором (виповнення метан + чадний газ
 або пропан — бутан + чадний газ).
   №     Найменування газу     Г раниця чувствительности    Примітки
1    Метан    20% НКГР * не гірше за 1%    ГОСТ 5542
2    Пропан - бутан     20% НКГР * не гірше 0.4%    ГОСТ 4047
3    Вуглекислий (ударний) газ    0.005% об'ємної частки     ДБН.В * 2 * 5 - 20-2001

Крім ГОСТів, сигналізатори газу типу * МахІС "відповідають вимогам ДБН В.2.2-9-99 "Дома та споруди. Громадські будівлі та споруди. Основне положення, "ДБН B.2.5-20-20G1" Інженерне обладнання будівель і споруд. Зовнішні мережі та споруди. Газопостачання, СНІП 2.08.01-89 "Жилі будівлі". Встановлення сигналізатора газу "МахіС" необхідно встановлювати на стіні безпосередньо поруч із можливим джерелом витоку газу (у газового котла будь-якого типу, конвектора, колонки, газової плитки, лічильника, газового балона тощо) у не відгородженому стіною, перегородкою або сходами місці, а також у найближчому віддаленому від сигналізатора місці відведення продуктів згоряння (вентиляції). Сигналізатор встановлюється не нижче за ЗО см від стелі (для метану й оксиду вуглецю СО) або не вище за ЗО см від підлоги (для пропан — бутану й оксиду вуглецю СО). Перевірка сигналізатора. УВАГА Ні В перші 60-120 секунд після увімкнення відбувається нагрівання датчика, призводить до тимчасового спрацьовування оптичної й акустичної (поступальне помигування зеленого та червоного світлодіодів) сигналізації, у кінці дається 2 акустичних сигналів, Після цього залишається одним оптичним сигналом, що пом'якшує тільки зелений світлодіод, що свідчить про справність сигналізатора та його готовність до роботи.
 Перевірити справність приладу можна:
 • на метан: підвести на відстань 5 см. сигналізатор над відкритим вогнем газової плити, на якій треба відкрити одну камфорку, не запалюючи газ, на 20 секунд, водночас має спрацювати акустична сигналізація та почати миготіти червоний
 світлодіод (серія з 5 оптичних сигналів), а зелений світлодіод постійно світиться.
 • на чадний газ: піднявши на відстань 2-3 см від сигналізатора клочок тлівального паперу з вираженим ефектом тління. Водночас має спрацювати акустична сигналізація та почати блимати червоний світлодіод (серія з 5 оптичних сигналів), а
 зелений світлодіод постійно світиться. Аерозольні випаровування (у дуже великій концентрації) лаків для волосся або дезодорантів, а також дим від сигарет та інші концентровані випаровування у великих розмірах викликають спрацьовування сигналізатора.
 У разі спрацьовування сигналізатора необхідно:
 • Перекрити газовий кран;
 • Інтенсивно провітрити приміщення;
 • Викликати аварійну службу газу телефоном «104».
 До повного провітрювання приміщення не можна вмикати електричні прилади та вимикати ті, які були увімкнені раніше,
 застосовувати відкритий вогонь. У разі несправності газового обладнання, а також брак тяги в димоході негайно викликати представника відповідної служби.
 УВАГА! Сигналізатор може самостійно вмикатися й самозбуджуватися внаслідок відхилення від норм перепаду напруги в електромережі, встановленому нормативними документами та Законом України
