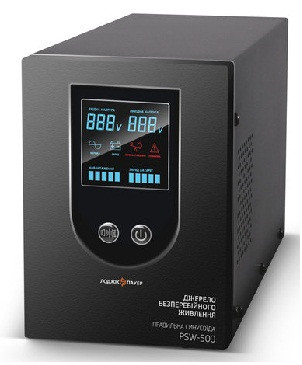

ИБП Logicpower PSW-500 (350Вт) Джерело безперебійного живлення з правильної синусоїда для котлів та насосів

ДЖЕРЕЛО БЕЗПЕРЕБІЙНОГО ЖИВЛЕННЯ З ПРАВИЛЬНОЇ СИНУСОЇДОЮ.

Для домашнього і офісного застосування

Область застосування:

• Котли опалення;
• Циркуляційні насоси;
• Комп'ютерні сервера;
• Резервне освітлення;
• Будь-яка інша техніка.

Джерело безперебійного живлення надалі ИБП LogicPower розроблений з використанням новітніх технологій і відрізняється поліпшеними характеристиками, високою надійністю.

ЗАГАЛЬНІ ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

Діапазон вхідної напруги (змінний струм):	90~140 140~275
Номінальна вихідна напруга (змінний струм):	110/120 або 220/230/240
Похибка на виході
Режим «Від мережі»:	± 10 %
Режим «Від батареї»:	± 3 %
Форма хвилі
Режим «Від мережі»:	Правильна синусоїда
Режим «Від батареї»:	Правильна синусоїда
Частота:	45~65Hz
Час перемикання:	<4ms

ЗАХИСТ

Режим «Стабілізатора»: від високої/низької напруги, перевантаження, короткого замикання, перенапруги.

Режим «Від батареї»: від низької напруги, перевантаження, короткого замикання, реверсного підключення (опціонально).

ХАРАКТЕРИСТИКИ МОДЕЛЕЙ

Модель	PSW-500	PSW-800	PSW-1000	PSW-1500	PSW-2000
Навантаження	300W	480W	600W	900W	1200W
Батарея	12V	12V	12/24V	24V	24V
Габарити	290x115x160	350x143x210	350x143x210	350x143x210	350x143x210
Вага	5,1 кг	7,5 кг	10,3 кг	12,5 кг	21,4 кг

Тип батареї: свинцево-кислотний акумулятор.

Струм заряду: 10-15A.

ЗБЕРІГАННЯ

Робоча температура: -5°С ~ 40°С.

Температура зберігання: -15° ~ 45°С.

Вологість: 10 % ~ 90 % без конденсації.

УСТАНОВКА І ЕКСПЛУАТАЦІЯ

ДБЖ тільки для внутрішнього використання. Встановіть UPS в холодному, сухому, чистому місці: далекому від вікон, пилу, вологості і холоду. Це запобіжить від пожежі або ураження електричним струмом, не залишайте під дощем і не обливайте водою. Зберігайте в добре провітрюваній області, залиште принаймні 10 см між ДБЖ і стіною. Не ставте на нестабільну основу або на джерелі надмірної вібрації. Тримайте подалі від вогню і джерел тепла, від корозійного газу або рідини.

Вважається нормальним, якщо температура поверхні ДБЖ в робочому режимі досягає 50°С.

Підключіть ДБЖ до мережі змінного струму і натисніть кнопку ВКЛЮЧЕННЯ на передній панелі. ДБЖ включений, і на виході ДБЖ забезпечується стабільна напруга.

При збої мережі живлення ДБЖ миттєво забезпечує живлення підключеного обладнання. Після розрядки батарей ДБЖ автоматично вимикається.

При поновленні подачі змінного струму ДБЖ автоматично включається.

УВАГА! ІСНУЄ РИЗИК УРАЖЕННЯ ЕЛЕКТРИЧНИМ СТРУМОМ!

До ДБЖ підключаються акумуляторні батареї. Навіть після відключення ДБЖ від електромережі, вихідні розетки пристрої можуть перебувати під напругою. В ДБЖ є потенційно небезпечні напруги. Не розбирайте ДБЖ — всередині пристрою немає компонентів, для яких потрібне технічне обслуговування. Всі роботи по технічному та сервісному обслуговуванню (за винятком заміни батарей) повинні виконуватись тільки кваліфікованим персоналом, що пройшов навчання.

Не намагайтеся виконати технічне обслуговування ДБЖ, якщо ви не пройшли необхідне навчання. Зверніться за допомогою до кваліфікованого фахівця сервісного центру LogicPower.

УСТАНОВКА БАТАРЕЇ

Переконайтеся в коректному напруга батареї. Вимкніть ДБЖ і від'єднайте кабель живлення від мережі, не підключайте завантаження до ДБЖ. Використовуйте вхідний кабель постійного струму, щоб з'єднати батарею з ДБЖ. Спочатку приєднайте кабель до батареї, потім з'єднайтесь з ДБЖ. Переконайтеся, що з'єднання коректно. Перед заміною батареї, будь ласка, вимкніть ДБЖ і відключіть його від основного живлення.

ІСКРІННЯ ПІД ЧАС З'ЄДНАННЯ БАТАРЕЇ – НОРМАЛЬНО.

З'ЄДНАННЯ З ОСНОВНИМ ХАРЧУВАННЯМ

З'єднайте ДБЖ з однофазним харчуванням з заземленням безпосередньо.

НЕ ВИКОРИСТОВУЙТЕ ПОДОВЖУВАЧ!

ЗАРЯДКА БАТАРЕЇ

Після того, як батарея встановлена, з'єднайте ДБЖ з основним харчуванням, батарея буде заряджатися автоматично, незалежно від того ДБЖ включений або виключений. Для найбільш довгої служби батареї, заряджайте її більше 12 годин перед новим використанням

Перезаряжайте батарею номінальним струмом заряду кожні 3 місяці, якщо Ви не використовуєте ДБЖ. Для обслуговування та техогляду батареї, звертайтеся до постачальника.

РОБОТА

После установки ИБП нажмите кнопку «ON/OFF» и удерживайте в течение 4 секунд, после 4-х кратного звукового сигнала, ИБП начнет питать устройства.

Еще раз зажмите кнопку «ON/OFF» на 4 секунды – ИБП выключится.

Как только ИБП соединяется с основным питанием, зарядное устройство и модули стабилизатор внутри будут активированы автоматически, батарея будет перезаряжаться, и выходной ток будет отрегулирован автоматически.

ХОЛОДНЫЙ ЗАПУСК

Функция “холодного” запуска позволяет включить ИБП без основного питания. Нажмите кнопку «ON/OFF» и держите в течение 4 секунд – ИБП включится. Если напряжение в батарее будет низким, то защита низкого напряжения батареи будет активирована, и ИБП выключится автоматически.

ЗВУКОВОЕ ОПОВЕЩЕНИЕ

Отключение питания

В режиме батареи ИБП будет подавать звуковой сигнал 4 раза каждые 30 секунд. Когда основное питание будет восстановлено, подача звукового сигнала будет остановлена. Для отключения/включения подачи звукового сигнала нажмите кнопку отключения сигнала 2 раза.

Низкое напряжение батареи

Если ёмкость батареи слишком низка, ИБП будет подавать звуковой сигнал каждую секунду, пока основное питание не восстановится или ИБП не будет выключен.

Перегрузка/Неправильное функционирование

Если ИБП перегружен или неправильно функционирует, он даст непрерывный сигнал, пока перегрузка не будет устранена, или ИБП не будет выключен.

В режиме батареи, если ИБП перегружается, подача напряжения будет отключена автоматически, чтобы избежать повреждения ИБП. Затем произойдет автоматическое выключение.

Передняя и задняя панели ИБП

LogicPower PSW-500

LogicPower PSW-800/1500/2000

C источниками бесперебойного питания LogicPower рекомендуем к использованию широкий модельный ряд гелевых и мультигелевых аккумуляторов

ГЕЛЕВЫЙ АККУМУЛЯТОР LP-GL65 12v65Ah

• Ток короткого замыкания: 1444А;
• Максимальный пусковой ток (25°С): 585A(5s);
• Напряжение заряженного аккумулятора: 13.4-13.8В.

ГЕЛЕВЫЙ АККУМУЛЯТОР LP-GL100 12v100Ah

• Ток короткого замыкания: 2221А;
• Максимальный пусковой ток (25°С): 900A(5s);
• Напряжение заряженного аккумулятора: 13.4-13.8В.

ГЕЛЕВЫЙ АККУМУЛЯТОР LP-GL120 12v120Ah

• Ток короткого замыкания: 1440А;
• Максимальный пусковой ток (25°С): 600A(5s);
• Напряжение заряженного аккумулятора: 13.4-13.8В.

ГЕЛЕВЫЙ АККУМУЛЯТОР LP-GL150 12v150Ah

• Ток короткого замыкания: 1800А;
• Максимальный пусковой ток (25°С): 750A(5s);
• Напряжение заряженного аккумулятора: 13.4-13.8В.

ГЕЛЕВЫЙ АККУМУЛЯТОР LP-GL200 12v200Ah

• Ток короткого замыкания: 4433А;
• Максимальный пусковой ток (25°С): 1800A(5s);
• Напряжение заряженного аккумулятора: 13.4-13.8В.
