Посібник з монтажу й експлуатації блоково-модульної котельної, далі БМК, з 2 котлами Ідмар KW-GSN-1 або аналог, потужністю по 150 кВт кожен, що виготовляється на основі ТУ. 28.1-30042448-002:2008 містить відомості про конструкцію, принцип дії, технічні характеристики котельної, а також приладів, обладнання і складальних одиниць, що входять до складу котельної. Посібник з експлуатації котельної призначений для персоналу монтажно-налагоджувальної організації, що виробляє роботи з монтажу та під'єднання котельної до зовнішніх мережам, а також для персоналу, що обслуговує й експлуатує котельну.
Посібник з експлуатації котельної входить до комплекту постачання котельної та постійно має бути біля неї. Під час передавання котельної іншої людини з нею передається і посібник з експлуатації. У разі виникнення питань треба проконсультуватися з фахівцями підприємства виробника.
Монтаж котельної, введення її в експлуатацію, профілактичне обслуговування та ремонт здійснюється тільки працівниками спеціалізованих організацій.
Змонтовану котельну треба приймати в експлуатацію відповідно до вимог ДБН А.3.1-3-94 «Приймання в експлуатацію закінчених будівництвом об'єктів. Основні положення».
Після кожного випадку транспортування (або переміщення) котельної необхідно проведення пусконаладкових робіт із перевіркою герметичності всіх
роз'ємних з'єднань.
До обслуговування котельної допускаються обличчя не молодше за 18 років, які пройшли
навчання та наявні посвідчення на право обслуговування котлового обладнання та вивчали справжнє РУКОТВОП ЕКСПЛУАТЦІЇ.
На підставі справжнього РУКОВОДСТВА з урахуванням місцевих умов експлуатації власником котельної має бути розроблена та затверджена в встановленому порядку виробнича інструкція. Для розроблення виробничої інструкції рекомендується використовувати типовий інструкцію для операторів парових і водогрівних котлів НПАОП 0.00-5.10-93.
УВАГА! Недотримання вимог справжнього РУКОВОДСТВА, мимовільна зміна конструкції котельною (її збіркових одиниць і комплектувального обладнання), неправильне регулювання може призвести до небезпечних випадків, фінансових збитків і виходу котельної з ладу. Забороняється експлуатація котельної з несправним зовнішнім і комплектуючим кістковим обладнанням (насоси, автоматика безпеки, виконавчі механізми, арматура, система захисту від загазованості та ін.).
Для забезпечення нормальної роботи котельної необхідно виконувати вимоги експлуатаційних документів на комплектуючі вироби та зовнішнє обладнання, що забезпечує роботу котельною, а також вимоги нормативних документів, що регулюють обслуговування обладнання, трубопроводів, газоходів, контрольно-вимірювальних приладів.
УВАГА! У зв'язку з постійно провідним підприємством-виробником роботою, спрямованою на поліпшення технічних, експлуатаційних та ергономічних характеристик котельної, а також у зв'язку із застосуванням інших комплектуючих котельної виробів — у комплектації та конструкції котельного можливі невраховані справжнім РУКoВОДОМ зміни, що не погіршують характеристик котельної.
1 НАЗНАЧЕННЯ І ОБЛАСТ ЗАСТОСУВАННЯ КОЛІРНОЇ
Ковальна призначена для теплопостачання виробничих, житлових, громадських і адміністративних будівель, а також установлювальних об'єктів різного призначення як постійне або тимчасове джерело теплопостачання.
УВАГА! Котятку встановлювати тільки на рівну тверду поверхню, яка не має жодних ушкоджень.
За узгодженням із Заказником кальна БМК може комплектуватися додатковим обладнанням і вузлами. Ковальна являє собою два транспортні контейнери зі змонтованими в них кістковим обладнанням — 2 котлами Ідмар GK-100 або аналог ідмара — КТТ-100, потужністю 100 кВт кожен, а також допоміжним обладнанням, що забезпечує безперебійну роботу котельної.
Під час монтажу котельної необхідно встановити та скласти модулі на закладні конструкції за допомогою зварювання.
Після монтажу котельних виконуються технологічні з'єднання обладнання та комунікацій.
Ковальна призначена для роботи на будь-якому вигляді твердого палива (кут, брикет, торф, дрова та ін.).
Автоматичне подавання палива в котли не передбачено. За роботою котельний стежить оператор, який також здійснює постійний контроль за технологічним обладнанням. Оператор котельної має мати допуск для цих різновидів робіт, а також дотримуватися вимог справжньої інструкції.
2 ОСНОВНІ ТЕХНІЧНІ ДАНІ
Основні технічні характеристики БМК-300 з 2 котлами Ідмар GK-100 або аналог ідмара — КТТ-100, потужністю по 150 кВт кожен наведені в таблиці 1.
Габаритні розміри БМК-300 зі зібраним зовнішнім обладнанням, характерні розміри, розташування патрубків і отворів, а також розміри прив'язки та розставлення обладнання представлені в доповненні 1.
3. ОПИС І РОБОТА БМК
3.1 Технічні рішення.

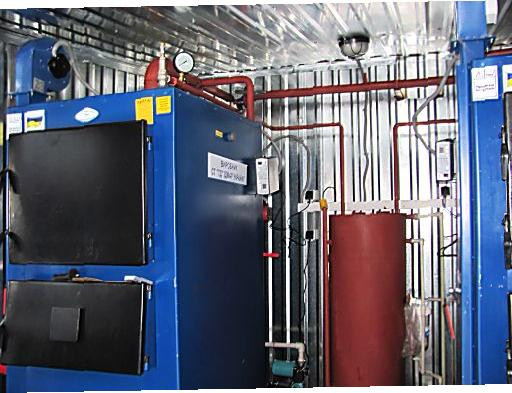

У БМК розташовані:
- два водогрійні твердопаливні котла КТТ-150, потужністю по 150 кВт кожен;
- мережевий циркуляційний здвоєний насос системи опалення LOWARA FCTE 40-125/07.
- компенсатор об'єму 300 л;
Відведення димових газів від котлів передбачається за відокремленими димоходами 210х210.
3.2 Теплова схема котяної
Теплова схема БМК та її комплектна відка представлені у доповненні 1. У котельній встановлюються два водогрійні твердопаливні котла КТТ-150, потужністю по 150 кВт кожен.
Теплоносій системи опалення — гаряча вода з параметрами 90 °C.
Теплоносій із котельної подається в теплові мережі. Циркуляцію теплоносія в системі опалення здійснює здвоєний насос LOWARA FCTE 40-125/07.
Для компенсації теплового розширення води в контурі системи опалення встановлений закритий компенсатор об'єму, місткістю 300 л.
За надійністю відпускання тепла споживачам котельна належить до II категорії.
3.3 Антикорозійний захист і теплова ізоляція
Для антикорозійного захисту ізольованих трубопроводів прийняте забарвлення зовнішньої поверхні фарбою БТ-177 у 2 шари ґрунтом ГФ-021.
Для не ізольованих трубопроводів олійне забарвлення у два шари ґрунтом ГФ-021. Теплова ізоляція трубопроводів — ізоляція NOBASIL фольгована d = 30 мм.
3.4 Протипожежні заходи
Котельну обладнують засобами пожежогасіння відповідно до норм на протипожежне обладнання й інвентар, встановленими «Правилами пожежної безпеки в Україні» НАПБ А.01.001-95. Трубопроводи в місцях проходу людей прокладаються на висоті не менш ніж 2,2 м.
Відстань від фронту котлів до стіни витримана не менш ніж 2 м, а відстань між котлами становить не менш ніж 1,5 м.
Димоходи мають бути оглядані, очищені, придатність димоходів має підкреслюватися відповідним актом.
Як первинний засіб пожежогасіння передбачені вогнегасники порошкові ОП-5Б-2 шт.
3.5 опалення та вентиляція.
Джерелом теплопостачання системи опалення є кальна.
Розрахункові параметри зовнішнього повітря: tр.о.= ― 23 °С;
Середня температура опалювального періоду: tср = ― 1,7 °С.
Внутрішня температура в котельній: tвн = +12,0°С;
Тривалість опалювального періоду — 191 доби.
Опалення котеллю здійснюється за допомогою сталевих реєстрів ф76х3,0. Вентиляція котельної припливно-витяжна з природним стимулятором із розрахунку: витяжка — в об'ємі триразового повітрообміну на годину; приплив — у шестикратному об'ємі. Забір повітря для вентиляції та горіння палива в котлах через жалюзійну решітку, розташовану в зовнішній стіні котельної. Природна витяжка через дефлектор ф250, примусова через вентиляційний канал ф100 за допомогою радіального вентилятора.
Монтаж системи вентиляції вести відповідно до вимог СніП 3.05.01-85 «Внутрішні санітарно-технічні системи».
Під час виробництва робіт необхідно виконувати всі заходи, передбачені СНІП III-4-80 «Тіхніка безпеки в будівництві».
3.6 Внутрішній водогін і каналізація
Проект внутрішніх мереж водопроводу та каналізації котельної зроблений відповідно до СНІП 2.04.01-85.
Водопостачання котельної передбачене від наявного водопроводу (див. проєкт прив'язки).
Водоспоживання котельної враховується водомірним вузлом, який розташований у приміщенні наявною котельною.
Внутрішній водопроєктований із труб сталевих електрозварних за ГОСТом 10704-91 і труб сталевих водогазопровідних за ГОСТом 3262-94.
Основний теплоізоляційний шар трубопроводів — ізоляція NOBASIL фольгована d=30 мм
Для захисту зовнішньої поверхні трубопроводів від корозії перед тепловою ізоляцією передбачається покриття фарбою БТ-177 ґрунтуванням ГФ-021 в один шар. Трубопроводи, що не підлягають теплоізоляції, покриваються олійною фарбою за двічі.
Відведення скибних, дренажних і аварійних вод із котельної відбувається через трапи в підлозі котельної й виводяться за її межі на відмостку за системою каналізації, яка розробляється окремим проєктом прив'язки.
Монтаж сантехнічних систем вести відповідно до вимог СніП 3.05-01-85 «Внутрішні санітарно-технічні системи».
Під час виробництва робіт виконувати вимоги СНІП III-4-8* «Тіхніка безпеки в будівництві».
Основні | |
---|---|
Країна виробник | Україна |
Номінальна теплопродуктивність | 0.3 МВт |
Тип встановлюваних котлів | Водогрійні котли |
Кількість встановлюваних котлів | 2 шт. |
Робочий тиск теплоносія | 2.5 МПа |
Максимальна температура води на опалення | 90 град. |
Види палива | Тверде |
