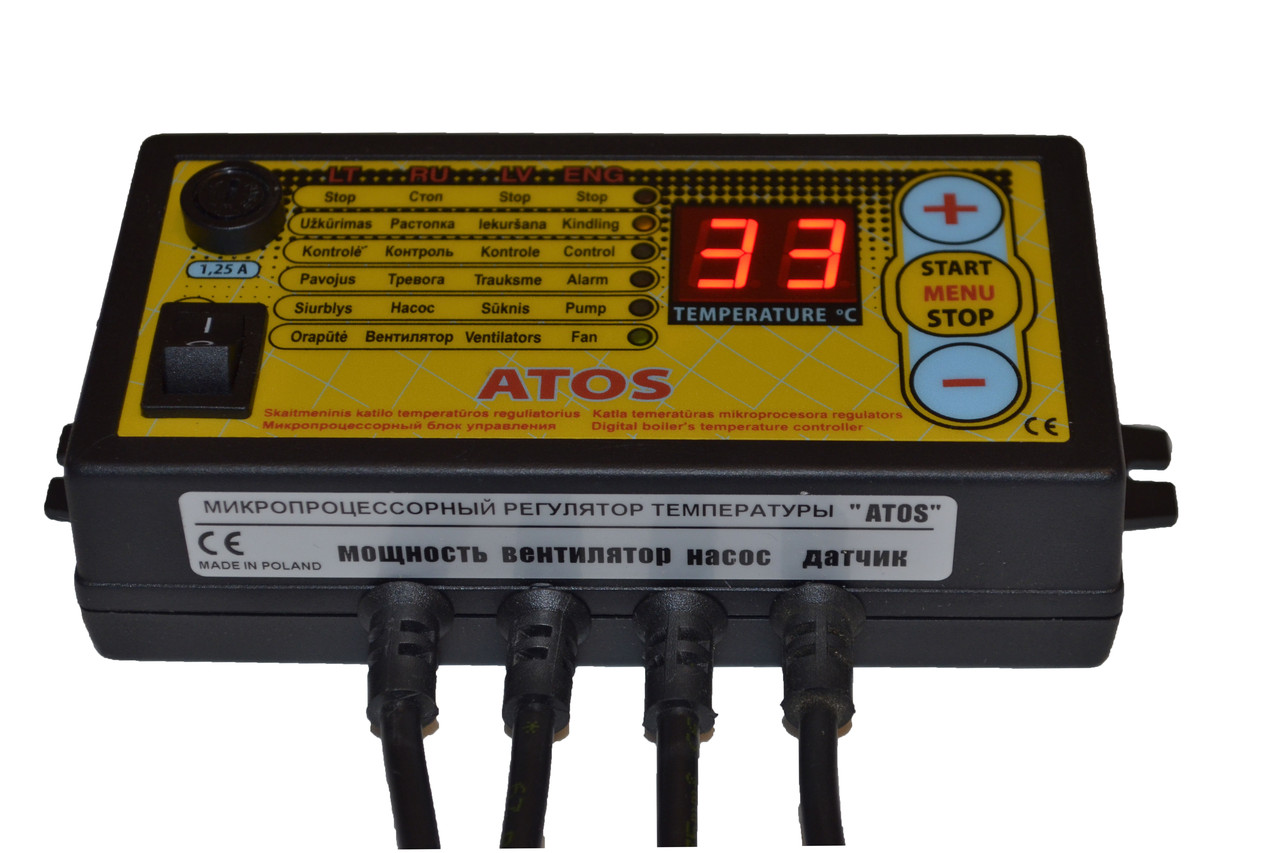

Блок керування "Kom-Ster" ATOS (підсилений 400 Вт) для твердопаливного котла.
1 620 ₴
- В наявності
- Код: Atos u
- +380 (98) 498-79-79Kyivstar
Блок керування «АТОС» 400 Вт виробництво KOM-STER Польща (автоматика ATOS) для міцного котла.
Характерики | |
---|---|
Напруження | 230V/50Hz |
Насос навантажується | 400Вт |
Навантаження вентилятора | 400Вт |
Діапазон виміру температури | 5-90°C |
Точність змін | +/-1°C |
Діапазон температури | 35-80°C |
Функція АНТІ СТОП насоса | Кожного сьомого дня на 10 секунд |
Функція АНТІ МОРОЗ | Менше 5 градусівC |
Стан тривоги нижче | 5 °C і вище 90 градусівC |
Діапазон температури для вимикання блоку керування | 25-50°C |
Повне регулювання | продувів |
Коригування потужності вентилятора | 30-100% |
Температура ввімкнення насосу | 35-70°C |
Діапазон регуляції потужності під час продувів | 30-100% |
Гістерез | 0-5°C |
Діапазон температури для регулювання зменшення | Обертання вентилятора |
Плавний старт | Робота вентилятора |
Инструкція по обслуговуванню
1. Перепризначити
Регулятор ATOC призначено для керування нагнітаючим вентилятором у котлах систем центрального опалення та з’єднання насосу, що циркулює. Командоконтролер має багато нових функцій. Він простий у обслуговуванні і надійний у роботі.
2.
Щоб виконати зміни у меню командного рядка, ви можете натиснути кнопку MЕНЮ і потримати протягом трьох секунд. На дисплеї з' явиться перший параметр. Кнопками +, ❖ можна вибирати те, що ми хочемо змінити. Вибравши відповідний параметр, ви можете знову натиснути кнопку MЕНЮ. Потім за допомогою кнопки + або - зменшуємо або збільшуємо рівень. Повторне натискання кнопки MЕНЮ зберігає зміни. Командоконтролер автоматично вийде з MЕНЮ, якщо не натискати ніяких кнопок протягом 3 секунд.
Можливо, також повернутися до заводських установ у випадку порушення регулювання командоконтролера. З цією метою параметр функції
(ЗУ - заводські установки) слід встановити на І і натиснути кнопку « МЕНІ», щоб зберегти.
- СР (Час продува) - час, на який варто включити повітряодувку під час продува (регулювання в об'ємі 5-59 сек.)
- РР (перерив продува) перерва між продувами
(регулювання у об' ємі 1-99 мін).
- Ob (обладнання повітря) – Сила надува, виявлена у відсотках
(регулювання у об'ємі 30-99%, причому 99 означає повну потужність повітряного дихання)
- ОР (обладнання під час продувів) — сила надува під час продувів
(регулювання на 30-99%)
― tP (температура з’єднання насоса центрального опалення) температура, при якій з’єднується насос центрального опалення
(регулювання в об'ємі 25-70)
- НІ (гістерезис) - цей параметр вказує на те, на скільки градусів повинна впасти температура на котлі нижче заданої, щоб включилася повітряодувка (регулювання в межах 0-5 градусів)
- bu (Увімкнення/ вимикання повністю звукової сигналізації, яка інформує про відсутність палива). Встановлення параметра на 0 означає відсутність звукових сигналів.
- tO (границя сповільнення обертів) є дуже важливою функцією, яку можна застосувати в малих котлах та клапанах, обладнаних клапанами на виході повітря. За допомогою цієї функції ми встановлюємо, з моменту, коли повітряодувка почне сповільнювати оберти, коли температура на котлі доходить до температури, визначеної на регуляторі (регулювання в об'ємі 0-10 при чому 0 означає повне вимикання сповільнення обертів!).
Встановлення параметра на 10 означає, що за 10 градусів до температури, вказаної повітрям, оберти почнуть сповільнюватися. Встановлення параметра на 1 означає сповільнення до 1 градуса.
✔ Відрегулювати сповільнення обертів так, щоб температура не перевищувала заданої температури
✔ Обмежити ефект недобіру повітря. В повітряодувках, обладнаних клапанами, часто трапляється (якщо повороти встановити, напр. на 30%, а повітряодувка зарано сповільнюється при досягненні заданої температури), що клапан занадто рано закривається, а кошенял не встиг досягти заданої температури.
- tu (температура вимикання регулятора) температура нижче якої пульт управління переходить у режим очікування. Запалюється лампочка СТОП і вимикається повітряодувка (регулювання в об'ємі 25-50 відсотків)
УВАГА: Мінімальна температура, яку можна встановити на регуляторі, завжди буде на 10 градусів вище, ніж температура вимикання регулятора — параметр « tu». Наприклад, якщо параметр "tu" встановим на 40, тоді мінімальна температура, яку можна буде встановити на котлі, буде 50 градусів. Мета цього - уникнути небажаного охолодження котла у випадку, коли можна було б, наприклад, встановити на котлі температуру на 3 градуси вище, ніж параметр "tu". Оскільки тоді може статися так, що температура зменшиться на 3 градуси (гістересіс) і блок управління Перейшов би у режим очікування.
- СО (Час від'єднання насосу центрального опалення) функція використовується під час роботи регулятора з кімнатним термостатом (вихід на термостат є додатковим обладнанням — ВИБОР). Існує можливість встановити, на який час повинен бути відключений насос з метою можливої стабілізації температури в приміщенні. Під час роботи термостату насос під’єднується циклічно на 30 секунд з перервами, які було встановлено за допомогою параметра « СО ».
- UF (заводські установки) - встановлення параметра на І означає повернення до заводських установ.
3) Запалювання в котлі.
Змонтувати живлення блоків керування Мережним вимикачом.
Встановити належну температуру кнопками (+), (-). Під час показу на екрані з’явиться пульсуючий рівень випущеної температури.
За допомогою кнопки « СТРТ » ви можете увімкнути наддуву в котлі і запалити попереджувальний дієд (ПУСК). Після досягнення температури надув автоматично вимикається. Запалюється діод КОНТРОЛЬ.
Постійна підтримання температури котла системи центрального опалення автоматично з’єднує наддуву в топку. Повітря підключається, коли температура падає і вимикається, коли температура піднімається.
Автоматичне з’єднання насосу, що циркулює насоси центрального опалення після того, як котел досягне рівня температури, виставленій для кругового насосу.
Самосвідоме вимикання наддуву і циркулюючого насосу після вичерпання палива в топці.
Постійні показання температури котла на дисплеї LED.
Контрольні лампочки, що інформують про роботу автоматики:
СТОП - Кінець роботи. Якщо диод СТОП моргає, то в казані закінчилося пальне. У цьому випадку також вмикається звуковий сигналізатор.
ПУСК — сигналізує про вмикання процедури розпалювання. Ця сигнальна лампочка горить до моменту, доки котел не досягне рівня температури, випущеного користувачем.
^ запечений діод інформує про те, що котел досяг заданої температури. Про роботу кімнатного термостата (ВИБОР).
^ Диод, що сигналізує про загрозливе становище. Вмикання відбувається одночасно з звуковим сигналом.
НАСОС – сигналізує про під’єднання циркулюючого насоса.
^ сигналізує про повітряне з’ єднання.
У автоматіці ATOC можна вимкнути в будь-який момент. Для цього слід натиснути кнопку СТОП. Вимкнення повітря використовуються, зокрема, у процесі додавання до пічки. Щоб активувати повітря, ви можете натиснути кнопку СТАРТ.
Після досягнення котлом заданої температури в режимі очікування блок керування ATOC дозволяє періодично з’єднувати повітря з продувом (продув).
Принцип дії регулятора
Регулятор температури АТОС може функціонувати в 5 режимах роботи:
Розпалення
Коригування
Контроль
Тривога
Згасання
Розпалення
Після завантаження котел паливом виставляє потрібну температуру, якої потрібно отримати в котлі. Для цього кнопками (+, -) вибираємо потрібний рівень температури. Потім натисніть кнопку СТРТ. Випалювання відбувається у печі. Повітря працюватиме доти, доки вода в казані не досягне температури, яку виставлені на автоматіці. Під час розпалювання, як і під час усього горіння, на дисплеї з’являється температура води, яка існує в даний час.
Коригування
У цьому режимі регулятор повинен підтримувати най стабільнішу температуру води в котлі. Це відбувається за принципом з'єднання повітря, коли температура знизиться нижче заданої, і вимикання, коли температура води перевищить рівень випущений користувачем. Після перевищення заданої температури блок автоматики автоматично переходить у режим контролю.
В цей режим роботи автоматика переходить, коли температура води в котлі буде вище за вказану температуру. У цьому режимі починає діяти функція продува. Це циклічне з'єднання повітря, залежно від того, як встановлено цю функцію. Можна довільно визначити, в який час має бути повітряна система і як довго. Продуву видаляють з топки гази внутрішнього згоряння. Крім того, продув переслідує ціль ❑ якомога довше протримати командоконтролер у режимі очікування. Цю функцію також можна повністю вимкнути. Продуви слід встановити так, щоб вони не були занадто частими, оскільки це призведе до несподіваного підвищення температури. Якщо ви увімкнете повітря, то отримаєте занадто великі порції повітря у топку, що призведе до підвищення температури.
ТРЕВОГА
(блок керування) АТОС обладнаний звуковим сигналізацією, що інформує про вичерпання палива в котлі, про перевищення рівня температури 90 0С, зменшення температури нижче 5 0С, а також про пошкодження датчика котла)
Після підвищення температури 90 0З наступає включення процедури охолодження котла. Виникає автоматичне відключення живлення від повітряного насосу і обов'язкове включення кругового насоса. На екрані з’являється повідомлення і вмикається сигналізація, а також диод ТРЕВОГА.
Якщо температура зменшується, блок управління Повернутися до нормального режиму роботи. У версії командоконтролера з додатковим датчиком (аварійним термостатом) встановлення проти перегрів також зберігає інший датчик, який, незалежно від роботи командоконтролера, виключить живлення повітря після того, як ви досягнете критичного рівня температури.
ПОПЕРЕДЖЕННЯ: У блоці керування можливо вимкнути сигналізацію про аварійне становище, яка інформує про вичерпання палива (угасання в котлі). Щоб вимкнути звуковий дзвінок, скористайтеся пунктом меню командоконтролера параметр bu встановити на рівень 0. Заводська установа - це рівень I, що позначає активний звуковий сигнал, який інформує про згасання в котлі.
ГАЗАНІЯ
Після виявлення браку палива блок керування Пересувається в стан згасання, про що сигналізує звукова тривога, моргання діода ПУС і встановлення обертів « Обороти на підтримку». Якщо температура зросте на 2 0З, то система повернеться в режим регулювання. Якщо температура знизиться нижче параметра « Таймпература вимикання регулятора», командоконтролер перейде в режим очікування (Діод СТОП моргає). Щоб вийти з режиму очікування, вам слід двічі натиснути середню кнопку he після першого натискання кнопки вимикання системи, а після другого — спочатку працювати.
Під'єднання термостата можливо в моделях регулятора, якщо на корпусі командоконтролера встановлено гніздо chinch /тюльпан/ (ВИБОР).
Кімнатний термостат досліджує температуру в приміщенні. На її основі регулюється температура в котлі. Після з'єднання кімнатний командоконтролер отримує найвищий пріоритет. Кімнатний термостат підключається за допомогою двожирного дроту. З боку командоконтролера АТОС використовує виделку тюльпан. Зв’язок між обладнанням відбувається за принципом замикання або розмивання сутичок. Розчаровані — якщо температура на термостаті вища за температуру в приміщенні. Струмкнуті - якщо температура досягається.
Рис. 1. У версії з провідниками до насоса і вентилятора, що закінчуються гніздами, входять командиконтролера.
У версії командоконтролера з проводом до насоса без наконечника (довжинний 1,5 м дрот) під'єднуємо його прямо до кругового насосу.
Знімаємо кришку з банки насосу.
На нульовому натискі, позначеному символом un, підключити в банку жилету зеленого-жовтого кольору - Незахищений нуль.
Коричневу і голубу жили (N I L1 230V) під'єднуємо до затишної планки.
Перевірити коректність з' єднань і прикрутити банку.
Основні атрибути | |
---|---|
Виробник | KOM-STER |
Країна виробник | Польща |
Стан | Новий |
Тип комплектуючого | Автоматика |
Призначення комплектуючого | Для твердопаливних котлів |
- Ціна: 1 620 ₴
