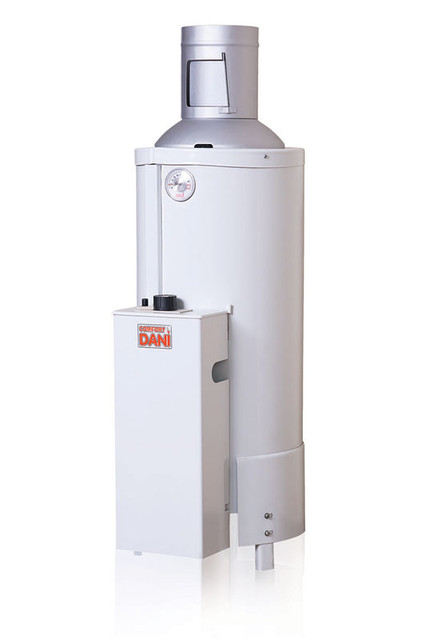

Газовий котел DANI (Дані) Comfort D-11,5 двоконтурний
15 430 ₴
13 887 ₴
- В наявності
- +380 (50) 524-28-23Vodafone
- +380 (98) 498-79-79Kyivstar
Апарат газовий побутовий із водяним контуром DANI Comfort
Котли газові Comfort призначені для опалення житлових і службових приміщень, а апарати
Comfort-D для опалення та гарячого водопостачання.
Об'єм опалюваного приміщення та його можливі тепловтрати наведені в таблиці.
|
Модель апарата |
Об'єм опалюваного приміщення, м3 |
Теплопотери опалювального приміщення, Вт |
|
Comfort 11.5, Comfort D 11.5
|
до 360 |
до 11500* |
|
Comfort 18, Comfort D 18
|
до 600 |
до 18000* |
* Розраховані тепловтрати. Умовлена цифра є довідковою та усередненою та залежить від цілої низки параметрів: кліматичної зони; теплоізоляційних властивостей матеріалів стін, підлог, стель; площі скління приміщення; троянди вітрів та ін. Теплопотери мають бути підтверджені розрахунком.
Comfort D-11,5
Технічні Характеристики
1.2. Основні технічні дані наведені в таблиці 1.
Таблиця 1
|
No п/п |
Технічні характеристики |
Comfort 11.5 |
Comfort D 11.5 |
Comfort 18 |
Comfort D 18 |
|
1 |
Тиск газу, Па - номінальне - мінімальне - максимальне |
1274 640 1764 |
|||
|
2 |
Робочий тиск теплоносія в апараті не більш ніж кПа |
300 |
|||
|
3 |
Витрата газу природного зі щільністю 0.73 кг/м3 за тиску 1274 Па, м3 /год, не більш ніж |
1,45 |
2,35 |
||
|
4 |
Номінальна теплова потужність, Вт |
11500±575 |
18000±900 |
||
|
5 |
Номінальна теплова потужність запального пальника, Вт, не більш ніж |
410 |
|||
|
6 |
Коефіцієнт корисної дії під час безперервної роботи, %, не менш ніж |
90 |
|||
|
7 |
Вміст окису вуглецю в сухих нерозбавлених продуктах згоряння, об. %, не більш ніж |
0,05 |
|||
|
8 |
Діапазон підтримки температури води в теплообміннику за номінального тиску газу, °C |
40 – 90 |
|||
|
9 |
Номінальна витрата води в режимі гарячого водопостачання під час підігрівання на 35 °C, л/хв: |
|
4,0 |
|
6,3 |
|
10 |
Місткість теплообмінника опалення апарата, л |
25 |
24 |
23 |
22 |
|
11 |
Тиск води перед апаратом під час роботи в режимі гарячого водопостачання, кПа -мінімальне максімальна |
- |
14,7 588,4 |
- |
14,7 588,4 |
|
12 |
Приєднувальні розміри різі, |
|
|||
|
- різь штуцера подавання газу |
G½-В |
||||
|
- різь штуцера системи опалення |
G1½-В |
||||
|
- різь штуцера системи гарячого водопостачання |
|
G½-В |
|
G½-В |
|
|
13 |
Відстань від підлоги до осі вхідного штуцера газопроводу, мм |
398±5
|
418±5 |
||
|
14 |
Відстань від підлоги до осі вхідного штуцера бака-теплообмінника, мм |
215±3 |
235±3 |
||
|
15 |
Відстань від підлоги до осі вихідного штуцера бака-теплообмінника, мм |
690±5 |
710±5 |
||
|
17 |
Відстань від підлоги до осі вихідного штуцера системи гарячого водопостачання, мм |
- |
690±5 |
- |
710±5 |
|
18 |
Розрідження в димоході, Па (мм вод.ст.) - мінімальне - максимальне |
2,94(0,3) 29,4 (3,0) |
|||
|
19 |
Зовнішній діаметр приєднувального патрубка газовідвідного пристрою, мм |
135±2 |
|||
|
20 |
Габаритні розміри, мм -висота -ширина -глибина |
952±5 310±5 390±5 |
970±5 310±5 390±5 |
||
|
21 |
Маса апарата без паковання, кг |
24±2 |
27±2 |
30±2 |
32±2 |
Комплект постачання
Таблиця 2
|
№ п/п |
НАИМІНОВА |
Кількість |
|
1 |
Апарат, шт. |
1 |
|
2 |
Переривач тяги, шт. |
1 |
|
3 |
Кожух, шт. (крім моделей Comfort Box) |
1 |
|
4 |
Тара та паковання апарату, шт. |
1 |
|
5 |
Упаковка переривача тяги та кожуха або переривача тяги для моделей Comfort Box, шт. |
1 |
|
6 |
Посібник з експлуатації, шт. |
1 |
Пристрій апарата
4.1. Апарат моделі Comfort (Comfort de Luxe) виготовлений як підлогова шафа циліндричної форми, лицьова сторона якої закрита дверцятами або прямокутними, моделі (Comfort Box).
4.2. Апарат містить такі основні частини (мал. 1, 2): ємнісний теплообмінник системи опалення, проточний теплообмінник (змійовик) гарячого водопостачання (ГВС) — для моделей Comfort D, пальниковий пристрій, термометр, дверцята.
Малюнок 3. Пристрій апарата.
1. Дверцята переривача тяги; 2. Штуцер відведення води системи опалення; 3 Вхідний штуцер системи гарячого водопостачання*; 4. Змійовик*; 5. Вихідний штуцер системи гарячого водопостачання*; 6. Теплообмінник; 7. Резервуар; 8. Турбулізатор; 9. Штуцер підведення води системи опалення; 10.Горечка; 11. Переривач тяги; 12. Кожух; 13. Датчик тяги; 14. Вузол «Сильфон-термобалон»; 15. Кабель датчика тяги; 16. Газовий клапан «Eurosit»;
17. Дверцята; 18. Запальник (пілотний пальник); 19. Електрод іскрової;
20. Термопара; 21. Кнопка п'єзорозпалювання; 22. Ручка регулювання температури; 23. Штуцер підведення газу.
* — тільки для моделей АКГВ (Comfort D).
Ємнісний теплообмінник апарата сталевий. У нижній частині теплообмінника міститься топка, є вікно для спостереження за процесом розпалювання та горіння.
Пальниковий пристрій (малюнок 4а, 4б) складається з пальника 1 та запальника (пілотного пальника) 2 та піддона, що охороняє підлогу під апаратом від перегрівання. Пальник закріплений на баку-теплообміннику.
Газовий клапан Eurosit 16 (малюнок 3) слугує для подавання газу до запаальника та пальника, регулювання температури води та автоматичного вимкнення подавання газу в разі:
- згасанні запальники;
- падінню тиску газу в мережі нижче, ніж допустимого;
- припинення подавання газу;
- немає тяги в димоході;
| Основні | |
|---|---|
| Виробник | Dani |
| Країна виробник | Україна |
| Потужність номінальна | 18 кВт |
| Вид пального | Газоподібний |
| Коефіцієнт корисної дії | 90 % |
| Призначення котла | Одноконтурний |
| Спосіб установки | Підлоговий |
| Тип топки | Відкрита |
| Матеріал теплообмінника | Сталь |
| Спосіб відведення відпрацьованих газів | Димар |
| Теплоносій | Вода |
| Колір | Білий |
- Ціна: 13 887 ₴
