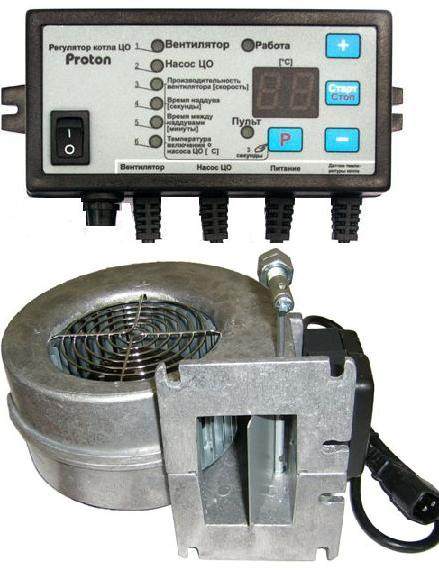

Комплект автоматики Протон + вентилятор ВПА (блок керування Prond Proton для твердопаливного котла)

3 900 ₴

  • В наявності
  • Код: Proton+WPA
Комплект автоматики Протон + вентилятор ВПА (блок керування Prond Proton для твердопаливного котла)
Комплект автоматики Протон + вентилятор ВПА (блок керування Prond Proton для твердопаливного котла)В наявності
3 900 ₴
+380 (50) 524-28-23
Vodafone
  • +380 (98) 498-79-79
    Kyivstar
+380 (50) 524-28-23
Vodafone
  • +380 (98) 498-79-79
    Kyivstar
повернення товару протягом 14 днів за домовленістю
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.

Основними вузлами для автоматизації роботи твердопаливних котлів є вентилятори та блоки керування. На цій странице надана автоматика для твердопаливних котлів Протон (блок керування Prond Proton виробництва Польща). Завдяки цьому пристрою підтримується задана температура в системі опалення без контролю роботи твердопаливного котла з боку людини.

Блок управления Протон (автоматика для твердотопливного котла Prond Proton)

Блок керування для твердопаливних котлів



Регулятор ПРОТОН призначений для керування вентилятором піддування в котлах систем центрального опалення, а також для під'єднання циркуляційного насоса.  Командоконтролер має багато функціями. Автоматика проста в обслуговуванні та надійна в роботі.

Опис основних функцій:

  • Плавне регулювання швидкості вентилятора. Автоматика Proton встановлює максимальну та мінімальну швидкість обертання вентилятора, з якою він працюватиме. Поступово перемикання вентилятора від мінімальної до максимальної швидкості збільшує термін експлуатації двигуна та запобігає раптовому горінню газів, накопичених у котлі.
  • Контроль палива. Ця функція полягає в зменшенні швидкості вентилятора до мінімуму, коли контролер фіксує падіння температури. Зменшення швидкості обертання вентилятора не викликає надмірного охолодження котла.
  • Антизамерзання. Нижче 5 °C блок керування для котла Proton містить циркуляційний насос.
  • Функція Анти-Стоп. Після опалювального сезону, кожен 14 день, на 1 хвилину вмикається насос — у такий спосіб запобігає його виходу з ладу в літній період. Функція працює за ввімкненого контролера.
  • Автоматичне налаштування поведінки. Контролер має автоматичне збереження параметрів під час зникнення напруги, і повертає їх після ввімкнення живлення.
  • Повернення до заводських параметрів. Регулятор має можливість повернутися до заводських параметрів. Ця функція корисна у разі неправильного настроювання некваліфікованими монтажниками.
  • Аварійний автоматичний термостат. Зовнішній термостат виконує функцію безпеки від перегрівання. Це спеціальний елемент, який вимикає живлення вентилятора, коли температура в котлі досягає 90 °C.
  • Програмовані параметри споживачем. Максимальна та мінімальна швидкість обертання вентилятора, температура вмикання циркуляційного насоса, вимкнення регулятора за заданої температури.
  • Програмовані параметри. Режим конфігурації блока керування Протон доступний для кожного користувача, також є спеціальний режим, який дає змогу встановити додаткові сервісні параметри.
  • Універсальність. Пульт керування Prond Proton може керувати будь-якими нагнітальними вентиляторами, які представлені на ринку України.
  • Опція дистанційного керування. Може бути приєднаний до пульта дистанційного керування або кімнатного термостата. Під'єднання пульта дистанційного керування дає змогу працювати у двох режимах: приміщення та котельне.
  • Технічні характеристики автоматики для котла Proton:

    Гістерезис, °C 1
    Межа зменшення обертів, °C 6
    Діапазон роботи насоса, °C 25-70
    Діапазон регулювання температури, °C 35-90
    Температура вимикання регулятора, °C 25-50
    Температура увімкнення термостата, °C 90
    Аварійний пуск термостата, °C 93
    Температура довкілля під час роботи пристрою, °C 5-45
    Живлення 230 В / 50 Гц
    Діапазон роботи температурного датчика, °C 1-100
    Насос, параметри під'єднання (~ 230 В) — 100 Вт
    Вентилятор, параметри під'єднання (~ 230 В) — 250 Вт
    Вмикання насосів за низьких температур, °C нижче ніж 5
    Розміри (Д,Ш, В), мм 145х75х40
    Відстань між отворами на стіні, мм 161
  •

Вентилятори для твердопаливних котлів

Другим пристроєм для автоматизації системи опалення є вентилятори (турбіни). Завдяки цьому пристрою здійснюється нагнітання повітря в котел, а конкретне в камеру спалювання. З його допомогою також здійснюється вентиляція технологічного обладнання та різних приміщень і підтримується необхідна стабільна температура.

Технічні параметри вентилятора mplusm "ВПА-117"

Тип двигуна

R2E 120-AR87-37

Макс. тиск

280 Pa

Макс. продуктивність

180 м3/год

Швидкість обертів

1650 об/хв.

Споживана потужність

34 W

Застосування вентилятора ВПА-117:



Вентилятор  ВПА-117 застосовується для нагнітання повітря в камеру спалювання твердопаливного котла центрального опалення. Він може бути використаний для вентиляції різних приміщень і технологічного обладнання Вентилятор ВПА-117 може працювати за температури довкілля  от 0 до +40С

Пристрій вентилятора ВПА-117:

Корпус вентилятора складається з двох алюмінієвих частин, у яких вмонтований електродвигун із зовнішньою крильчаткою. Вхідний отвір закритий запобіжною сіткою. Випускний отвір обладнаний прямокутним фланцем з отворами для монтажу на твердопаливному котлі.



Вентилятор М+М WPA 120

Пристрій і застосування вентилятора.

Корпус вентилятора та двигуна виготовлений зі сплаву алюмінію. Двигун прикручений до корпусу шурупами М4. Металеве робоче колесо вентилятора прикріплене безпосередньо на валиці сервоприводу та закріплене болтом від осьового зсуву. Втягувальна манжета вентилятора захищена покриттям, яке запобігає дотику пальцями до рухомих частин турбіни.

Двигун вентилятора виготовлений у класі ізоляції Р і обладнаний термічним запобіжником від нецільового використання та пристосований для регулювання швидкості обертання напругою. Вентилятор має декларацію відповідності Се. Вентилятори типу WPA 120 у різних варіантах виготовлення призначені для надування повітря в котлах ц.о., а також інших технологічних пристроїв за температури довкілля від 0 °C до +40 °C і відносної вологості до 95%. Вентилятор не призначений для роботи як самостійний прилад побутового користування.

Основне застосування — твердопаливні котли до 50 кВт.

Технічні дані



Тип мотора

  1.

Макс. Тиск

345 Pa

Макс. продуктивність

255 м3/год

Число обертів

2500 об/м

Споживана потужність

83 W

Температура окр. середовища

  1.

Вага вентилятора

2,17 кг

Вентилятор WPA06 призначений для подавання повітря в камеру згоряння твердопаливних котлів з автоматичним подаванням потужністю до 50 кВт.

Пристрій і застосування вентилятора WPA06.

Вентилятор і двигун виготовлений зі сплаву алюмінію. Двигун приєднаний до корпусу болтами М4. Робоче колесо вентилятора розміщене безпосередньо на валиці сервоприводу та закріплене болтом від осьового зсуву. Втягувальна манжета вентилятора захищена покриттям, яке запобігає дотику пальцями до рухомих частин турбіни. Клас ізоляції двигуна вентилятора F. Від нецільового використання він обладнаний термічним запобіжником і пристосований для регулювання швидкості обертання напругою. Вентилятор має декларацію відповідності СЄ. Вентилятор не призначений для роботи як самостійний прилад побутового користування.

Вентилятор для твердотопливного котла WPA-06

Монтаж блока автоматики керування й датчика температури

Блок автоматики керування необхідно монтувати в місці, у якому він не нагрівається вище температури +45 °C. Не треба його розміщувати над елементами котла або котельної, які досягають високої температури. Необхідно прикріпити оправу для монтажу блока обраної основи (наприклад, у верхній панелі обшивки котла) за допомогою металевих шурупів (4/L = 20 мм). На оправу прикріпити блок автоматики за допомогою двох металевих шурупів (4/L = 18 мм).
Датчик температури в комплекті блока автоматики керування необхідно закріпити на не ізольованому ділянці патрубка прямої мережевої води, використовуючи шплінт кріплення (бандаж). Після попередньої затяжки бандажа (бандаж можна обернути навколо труби двічі або відрізати надлишок ножицями для металу), вставити датчик температури між бандажем і трубою. Обережно затиснути бандаж так, щоб датчик температури не переміщався під бандажем. Дуже сильне затягування може пошкодити елементи вимірювання. Обмотати датчик термоізоляційним матеріалом.
Не можна заливати датчик температури оливою, водою або іншими рідинами. Щоб поліпшити контакт, можна використовувати провідні силіконові пасти. Не вкладати цвяхів або інших металевих елементів у датчик.

Монтаж вентилятора

Вентилятор необхідно встановити на фланці каналу подавання повітря на горіння за допомогою чотирьох гвинтів і гайок М6.
Дріт вентилятора треба приєднати до вилки, після чого вилку вставити у відповідне гніздо в блоці автоматики. Гнізда підписані на розподільній дошці блока.



Під'єднання циркуляційного насоса до контролера


Під'єднання циркуляційного насоса до блока автоматики керування здійснювати в такій послідовності:

  • Зняти кришку блока електроніки насоса;
  • До нульового затискача, позначеного символом «РЕ», під'єднати жилу зеленого кольору — міра нуль;
  • Коричневу та синю жили (N1, L1 230V) під'єднуємо до затискної планки
  • Перевірити правильність з'єднань і прикрутити кришку.

Під'єднання котла до електропроводини

Поміщення котельної має бути обладнане електропроводкою 230 В/50 Гц відповідно до вимог чинних норм. Електропровідка має бути закінчена вхідною розеткою із захисним контактом. Пошкоджене проведення може призвести до виходу з ладу блока автоматики керування й бути джерелом загрози для користувачів котельною. Забороняється застосовувати подовжувачі.
Під'єднання блока автоматики керування до електромережі 230 В має виконуватися тільки обличчям, що мають необхідну кваліфікацію (професійним електриком) з дотриманням вимог ДНАОП 0.00-1.21-98 «Правила безпечної експлуатації електропристроїв споживачів».

УВАГА! Перед під'єднанням насоса та вентилятора треба вийняти з мережевого гнізда вилку дроту, через який подається живлення на контролер!

Необхідно, щоб дроти під напругою, що живлять пристрій, перебували далеко від елементів котла, які під час експлуатації нагріваються (дверцята, димохідна труба).

Характеристики
Основні атрибути
ВиробникProton
Країна виробникПольща
Тип комплектуючогоАвтоматика
Призначення комплектуючогоДля твердопаливних котлів
