Автоматика Atos c вентилятором X2 для твердопаливного котла

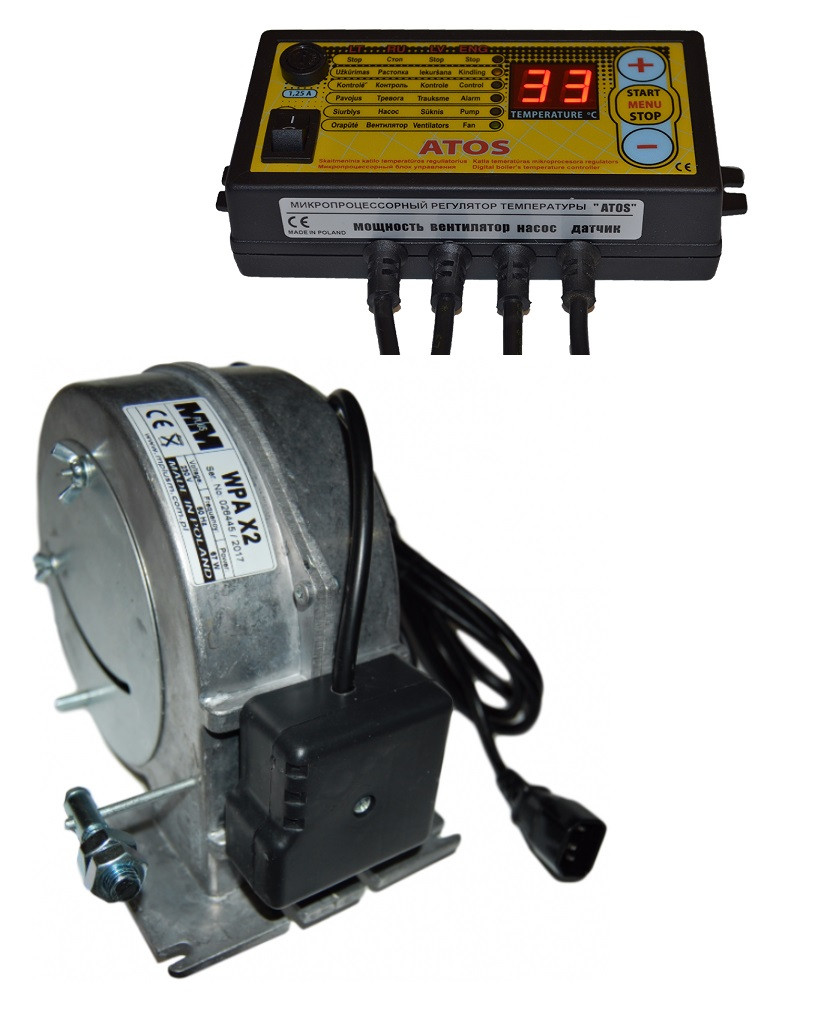

Комплект автоматики для твердопаливного котла Atos c вентилятором WPA X2

 Вентилятор X2 (аналог WPA-120) виготовлений з алюмінієвого корпусу. Лопаті вентилятора зроблені з алюмінієвого сплаву і кріпиться безпосередньо до валу двигуна. Вхідний отвір захищений сіткою. Випускний отвір у вигляді прямокутного фланцем з отворами і пазами для кріплення вентилятора на котел

.

Технічні характеристики вентилятора WPA X2:

• Кількість обертів: 2470 обор./мін.;
• Максимальна продуктивність: 255 м³/год;
• Максимальний тиск: 360 Па;
• Напруга живлення: 230В/50Гц;
• Споживана потужність: 67 Вт;
• Температура навколишнього середовища: -25 до +40 °С;
• Матеріал корпусу і крильчатки: оцинкована сталь;
• Гарантія: 2 роки.

Блок управління «АТОС» для котла на тверде паливо (управляє вентилятором і насосом)

Інреконструкція з обслуговування

1. Призначення

Регулятор АТОС призначений для управління надувательным вентилятором в котлах систем центрального опалення, а також для підключення циркулюючого насоса. Командоконтроллер володіє багатьма новими функціями. Він простий в обслуговуванні і надійний в роботі.



1.
   Програмування установок меню

Щоб здійснити зміни в меню командоконтроллера слід натиснути кнопку МЕНЮ і потримати протягом 3 секунд. На дисплеї з'явиться перший параметр. Кнопками +, ― можна вибирати те, що ми хочемо змінити. Вибравши параметр, слід знову натиснути кнопку МЕНЮ. Потім за допомогою кнопки + або – зменшуємо або збільшуємо його рівень. Повторним натисканням кнопки МЕНЮ зберігається зміна. Командоконтроллер автоматично вийде з МЕНЮ, якщо не натискати ніяких кнопок протягом 3 секунд.

Можливо, повернутися до заводських установок у разі порушення регулювань командоконтроллера. З цією метою параметр функції

(ЗУ – заводські установки) слід встановити на і і натиснути кнопку «МЕНЮ», щоб зберегти.


Пояснення функцій в меню Командоконтроллера


- СР (час продуву) – час, на яке варто включити повітродувку під час продуву (регулювання в обсязі 5-59 сек.)

- РР (перерва продуву) перерва між продувами

(регулювання в обсязі 1-99 хв)

- Ob (обороти повітродувки) – сила надуву, виражена у відсотках

(регулювання в обсязі 30-99%, причому 99 означає повну потужність повітродувки)

- ОР (обороти під час продувов) – сила надуву під час продувов

(регулювання в обсязі 30-99%)

― tP (температура підключення насоса центрального опалення) – температура, при якій підключається насос центрального опалення

(регулювання в обсязі 25-70)

- НІ (гістерезис) – цей параметр говорить про те, на скільки градусів має впасти температура на котлі нижче заданої, щоб включилася повітродувка (регулювання в обсязі 0-5 градусів)

- bu (виключення/включення повністю звукової сигналізації, що інформує про відсутність палива). Установка параметра на 0 означає відсутність звукових сигналів.

- tO (межа уповільнення оборотів) – дуже важлива функція, застосовна зокрема в малих казанах і при воздуходувках, оснащених клапанами на виході повітря. За допомогою даної функції встановлюємо, з якого моменту повітродувка повинна почати сповільнювати оберти, коли температура на котлі доходить до температури, заданої на регуляторі (регулювання в обсязі 0-10 при чому 0 означає повне виключення уповільнення обертів!).

Установка параметра на 10 означає, що за 10 градусів до температури, заданої повітродувкою, обороти починають сповільнюватися. Установка параметра на 1 означає уповільнення до 1 градуса.


За допомогою функції «tO» ми можемо:

― відрегулювати уповільнення оборотів, так щоб температура не надто перевищувала заданої температури

― обмежити ефект недобору повітря. У воздуходувках, оснащених клапанами, часто трапляється (якщо обороти встановити, напр. на 30%, а повітродувка занадто рано уповільнює при досягненні заданої температури), що клапан занадто рано закривається, а котел не встиг досягти заданої температури.
Тільки командоконтроллер, оснащений такою функцією, що дозволяє уникнути цих проблем.

- tu (температура виключення регулятора) – температура нижче якої пульт управління переходить в режим очікування. Запалюється лампочка СТОП і вимикається повітродувка (регулювання в об'ємі 25-50 відсотків)

УВАГА: Мінімальна температура, яку можна встановити на регуляторі, завжди буде на 10 градусів вище, ніж температура виключення регулятора – параметр «tu». Наприклад, якщо параметр «tu» встановимо на 40, тоді мінімальна температура, яку можна буде встановити на котлі, буде 50 градусів. Мета цього – уникнути небажаного охолодження котла у випадку, коли можна було б, наприклад, встановити на котлі температуру на 3 градуси вище, ніж параметр «tu». Оскільки тоді могло б статися так, що температури знизилася б на 3 градуси (гістерезис) і командоконтроллер перейшов би в режим очікування.

- ЗІ (час відключення насоса центрального опалення) функція використовується під час роботи регулятора з кімнатним термостатом (вихід на термостат є додатковим обладнанням – ВИБІР). Існує можливість встановити, на певний час повинен бути відключений циркулюючий насос з метою можливої стабілізації температури в приміщенні. Під час роботи термостата насос під'єднується циклічно на 30 секунд з перервами, встановленими описаним параметром «ЗІ».

- UF (заводські установки) – установка параметрів І означає повернення до заводських установок.


3.розпалювання в котлі


1.
   Підключити живлення командоконтроллера мережевим вимикачем.
2.
   Встановити бажану температуру кнопками (+), (-). В ході виставлення на дисплеї з'явиться пульсуючий рівень виставленої температури.
3.
   Натискання кнопки СТАРТ викликає включення надуву в котлі і запалювання застережливого діода (ПУСК). Після досягнення виставленої температури надувши автоматично вимикається. Запалюється діод КОНТРОЛЬ.

Після виконання перерахованих вище дій командоконтроллер забезпечує:


1.
   Постійне підтримання виставленої температури котла системи центрального опалення шляхом автоматичного підключення надуву в топку. Повітродувка підключається, коли температура знижується і вимикається, коли досягає виставленого рівня температури.
2.
   Автоматичне підключення циркулюючого насоса центрального опалення після того, як котел досягне рівня температури, виставленої для кругового насоса.
3.
   Мимовільне вимикання живлення надуву і циркулюючого насоса після вичерпання запасу палива в топці.
4.
   Постійні показання температури котла на дисплеї LED.
5.
   Контрольні лампочки, інформують про роботу командоконтроллера:

СТОП – закінчення роботи командоконтроллера. Якщо діод СТОП моргає, значить в котлі закінчилося паливо. У цьому випадку також включається звуковий сигналізатор.

ПУСК – сигналізує про включення процедури розпалювання. Ця сигнальна лампочка горить до моменту, поки котел не досягне рівня температури, виставленого користувачем.

^ КОНТРОЛЬ – запалений діод інформує про те, що котел досягло заданої температури. Миготливий діод КОНТРОЛЬ інформує про роботу кімнатного термостата (ВИБІР).

^ ТРИВОГА – діод, що сигналізує про загрозливому становищі. Включення відбувається одночасно зі звуковим сигналом.

НАСОС – сигналізує про підключення циркулюючого насоса.

^ ПОВІТРОДУВКА – сигналізує про підключення повітродувки.


У командоконтроллере АТОС повітродувку можна вимкнути в будь-який момент. Для цього слід натиснути кнопку СТОП. Вимкнення повітродувки застосовується, зокрема, в процесі додавання в піч. Щоб активувати повітродувку слід натиснути кнопку СТАРТ.

Після досягнення котлом заданої температури в режимі очікування командоконтроллер АТОС дозволяє періодично підключати повітродувку (так званий Продув).



1.
   Принцип дії регулятора

Регулятор температури АТОС може функціонувати в 5 режимах роботи:



1.
   Розпалювання
2.
   Регулювання
3.
   Контроль
4.
   Тривога
5.
   Згасання

Розпалювання

Після завантаження котла паливом виставляємо бажану температуру, яку потрібно отримати в котлі. Для цього кнопками (+, -) вибираємо бажаний рівень температури. Потім натискаємо кнопку СТАРТ. Відбувається розпалювання в печі. Повітродувка буде працювати до тих пір, поки вода в котлі не досягне температури, виставленої на командоконтроллере. Під час розпалювання, як і під час всього процесу горіння, на дисплеї з'являється температура води, існуюча в даний час.


Регулювання

У цьому режимі роботи регулятор повинен підтримувати найбільш стабільну температуру води в котлі. Це відбувається за принципом підключення повітродувки, коли температура знизиться нижче заданої, і виключення, коли температура води перевищить рівень виставлений користувачем. Після перевищення заданої температури командоконтроллер автоматично переходить в режим контролю.


КОНТРОЛЬ (ПРОДУВКИ)

В цей режим роботи командоконтроллер переходить, коли температура води в котлі буде вище заданої температури. У цьому режимі починає діяти функція охолодження. Це циклічне підключення повітродувки в залежності від того, як встановлена ця функція. Можна довільно встановити, в який час повинна включатися повітродувка і як надовго. Завдяки продуву з топки видаляються гази внутрішнього згоряння. Крім того, продув переслідує мета ― якомога довше протримати командоконтроллер в режимі очікування. Цю функцію також можна зовсім відключити. Продувки слід встановити таким чином, щоб вони не були занадто часті, оскільки це буде викликати несподіване підвищення температури. Циклічне включення повітродувки тоді буде видавати занадто великі порції повітря в топку, що викличе підвищення температури.


ТРИВОГА

(командоконтроллер АТОС оснащений звуковою сигналізацією, що інформує про вичерпання палива в котлі, про перевищення рівня температури 90 ⁰С, зниження температури нижче 5 ⁰С, а також про пошкодження датчика котла)

Після перевищення рівня температури 90 ⁰З настає включення процедури охолодження котла. Відбувається автоматичне відключення живлення повітродувки і обов'язкове включення кругового насоса. На дисплеї з'являється повідомлення і включається звукова сигналізація, а також діод ТРИВОГА.

Якщо температура знизилася, командоконтроллер повернеться до нормального режиму роботи. У версії командоконтроллера з додатковим датчиком (аварійним термостатом) установку проти перегріву зберігає також і інший датчик, який незалежно від роботи командоконтроллера вимкне живлення повітродувки після досягнення критичного рівня температури.

УВАГА: У командоконтроллере можливо вимкнення сигналізації про аварійному стані, інформує про вичерпання палива (згасання в котлі). Щоб зовсім вимкнути звуковий сигнал слід у меню командоконтроллера параметр bu встановити на рівень 0. Заводська установка – це рівень I, що означає активний звуковий сигнал, що інформує про згасання в котлі.


ЗГАСАННЯ

Після виявлення відсутності палива командоконтроллер переходить в стан згасання, про що сигналізує звукова тривога, моргання діода ПУСК і установка обертів «Обороти в підтримку». Якщо температура зросте на 2 ⁰С, то система повернеться в режим регулювання. Якщо температура знизиться нижче параметра «Температура виключення регулятора», командоконтроллер перейде в режим очікування (діод СТОП моргає). Щоб вийти з режиму очікування потрібно два рази натиснути середню кнопку ― після першого натискання відбувається вимикання системи, після другого – робота починається спочатку.



1.
   Робота з кімнатним термостатом

Підключення кімнатного термостата можливо в моделях регулятора, якщо на корпусі блоку керування встановлено гніздо chinch /тюльпан/ (опція за додаткову плату).

Кімнатний термостат досліджує температуру в приміщенні. На її основі регулюється температура в котлі. Після підключення контролер отримує вищий пріоритет. Кімнатний термостат підключається за допомогою двожильного дроту. З боку блоку управління АТОС використовуємо вилку тюльпан. Зв'язок між обладнанням здійснюється за принципом замикання або розмикання стиків. Розімкнені – якщо температура, задана на термостаті, вище температури в приміщенні. Зімкнуті – якщо температура досягнута.

Монтаж блоку автоматики управління і датчика температури

Блок автоматики управления необходимо монтировать в месте, в котором он не нагреваться выше температуры +45 С. Не следует его размещать над элементами котла или котельной, которые достигают высокой температуры. Необходимо прикрепить оправку для монтажа блока выбранной основы (например, в верхней панели обшивки котла) при помощи металлических шурупов ( 4 / L = 20 мм). На оправку прикрепить блок автоматики с помощью двух металлических шурупов (4 / L = 18 мм).
Датчик температури блоку автоматики управління необхідно закріпити на ізольованій ділянці патрубка прямої мережевої води, використовуючи шплінт кріплення (бандаж). Після попередньої затяжки бандажа (бандаж можна обернути навколо труби двічі, або відрізати надлишок ножицями для металу), вставити датчик температури між бандажем і трубою. Обережно затиснути бандаж так, щоб датчик температури не переміщувався під бандажем. Дуже сильне затягування може пошкодити елементи вимірювання. Обмотати датчик термоізоляційним матеріалом.
Нельзя заливать датчик температуры маслом, водой или другими жидкостями. Чтобы улучшить контакт, можно использовать ведущие силиконовые пасты. Не вкладывать гвоздей или других металлических элементов в датчик.

Монтаж вентилятора

Вентилятор необходимо установить на фланце канала подачи воздуха на горение с помощью четырех винтов и гаек М6.
Провод вентилятора следует присоединить к вилке, после чего вилку вставить в соответствующее гнездо в блоке автоматики. Гнезда подписаны на распределительной доске блока.

Подключение циркуляционного насоса к контроллеру

Подключение циркуляционного насоса к блоку автоматики управления осуществлять в следующей последовательности:

• Снять крышку блока электроники насоса;
• До нулевого зажима, обозначенного символом «РЕ», подключить жилу зелено-желтого цвета — мера ноль;
• Коричневую и синюю жили (N1, L1 230V) подключаем к зажимной планки
• Проверить правильность соединений и прикрутить крышку.

Подключение котла к электропроводке

Помещение котельной должно быть оборудовано электропроводкой 230В/50Гц в соответствии с требованиями действующих норм. Электропроводка должна быть закончена входной розеткой с защитным контактом. Поврежденная проводка может привести к выходу из строя блока автоматики управления и быть источником угрозы для пользователей котельной. Запрещается применять удлинители.
Подключение блока автоматики управления к электросети 230 В, должно выполняться только лицом, имеющим необходимую квалификацию (профессиональным электриком) с соблюдением требований ДНАОП 0.00-1.21-98 «Правила безопасной эксплуатации электроустановок потребителей».

ВНИМАНИЕ! Перед подключением насоса и вентилятора следует вынуть из сетевого гнезда вилку провода, через который подается питание на контроллер!

Необходимо, чтобы провода под напряжением, питающие устройство, находились далеко от элементов котла, которые во время эксплуатации нагреваются.
