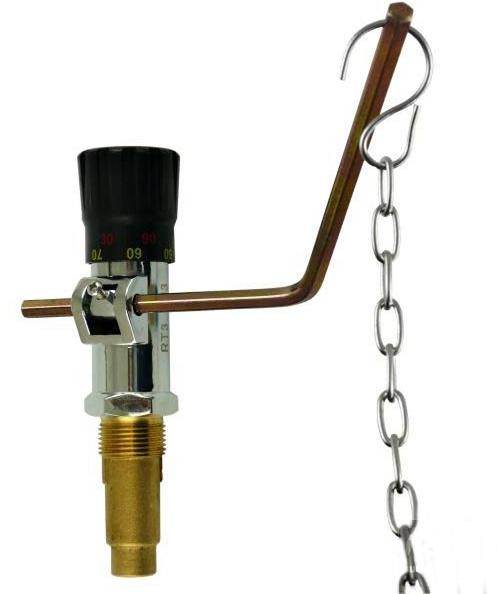

Регулятор тяги Regulus RT3/RT-4 з ланцюжком (механічна автоматика для твердопаливних котлів)

Регулює доступ повітря в камеру згоряння і температуру води в подаючому трубопроводі шляхом відкриття або закриття повітряної заслінки камери згоряння.

Опис — Регулятори тяги встановлюються на твердопаливних котлах. Він регулює доступ повітря в камеру згоряння і, відповідно, температуру води в подаючому трубопроводі шляхом відкриття або закриття повітряної заслінки камери згоряння.

Функція — Зміна температури води в котлі викликає розширення або стиснення робочої речовини в термоелементі. Зміна обсягу робочої речовини передається на важіль, що піднімає або опускає заслінку.

Технічні дані RТ — Корпус і заглибна гільза з нікельованої латуні МЅ 58, рукоятка з ударопрочной пластмаси, важіль і ланцюг із сталі, пружина з нержавіючої нікель-хромової сталі, реверсивно функціонуючий термоелемент.

Межі установки: 30-90 °С
Макс. хід: 60 мм
Макс. темп. води: 120 °С
Підключення: R ¾ \»
Макс. вага заслінки: 600 г

Технічні дані RТ — Корпус і заглибна гільза з нікельованої латуні МЅ 58, знімна заглибна гільза дозволяє замінити регулятор не спорожняючи систему, два реверсивно функціонують термоелемента, рукоятка з ударопрочной пластмаси, важіль і ланцюг із сталі, пружина з нержавіючої нікель-хромової сталі.

Монтаж — Регулятор тяги может быть смонтирован на котле вертикально или горизонтально. При горизонтальной установке фиксирующий винт (12) должен находится сверху и температура считывается по красной шкале на рукоятке. При вертикальной установке винт (12) должен находится сзади, смотря на фронтальную поверхность котла, а температура считывается по желтой шкале. Для экономии упаковки регулятор тяги поставляется со снятым рычагом (9), который при монтаже следует укрепить в желаемом положении фиксирующим винтом (12). Необходимо проконтролировать, что винт затянут на плоской поверхности рычага. Слід звернути увагу, що кріплення ланцюга (10) на важелі (9) і повітряній заслінці котла перебували на вертикальній лінії відносно один одного. Після монтажу регулятора тяги залишити нижній кінець ланцюга вільно висить. Його слід прикріпити до заслінці тільки при настройці регулятора.

Настройка — Звернути увагу на те, щоб повітряна заслінка не пошкоджувалась на всій довжині свого ходу. Обертанням рукоятки (1) встановити бажану температуру (червона шкала при горизонтально встановленому регуляторі, жовта шкала — при вертикально встановленому регуляторі). Нагріти котел до бажаної температури, контролюючи температуру по котловому термометру. Як тільки температура досягне встановленої, накинути ланцюг (10) на повітряну заслінку. Ланцюг повинна бути добре натягнутою (вільний хід макс. 1мм). Після налаштування зафи. Після налаштування зафіксувати рукоятку гвинтом (11).
