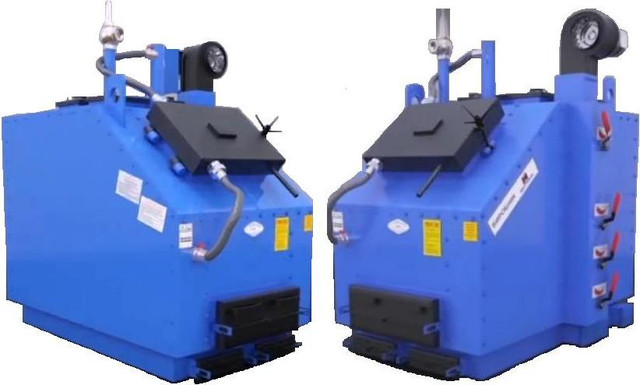

Промисловий котел на твердому паливі Топтермо (Ідмар КВ-ЖСН) 200 кВт

Твердопаливний котел 200 кВт КВ-ЖСН



Технічні характеристики

№	Технічна характеристика (параметри)	Одиниця Вимірювання	Величина	Примітка
1	Тип котла		KW-GSN
2	Потужність	кВт	200
3	Ширина корпусу	мм	1100
4	Висота корпусу котла	мм	1555
5	Глибина корпусу	мм	1980
6	Ширина котла в зібраному вигляді	мм	1280
7	Глибина котла+ димар	мм	2450
8	Висота котла+ патрубок подачі	мм	1800
9	З'єднання (подача, братка)	Ду	80	патрубки
10	Вага котла	кг	1700
11	Відстань від підлоги до завантаження камери	мм	1230
12	Розмір завантажувального вікна	мм	500*490
13	Підняття завантажувального люка над котлом	мм	600
14	Обсяг завантажувальної камери	м3	0,760
15	Розмір основного вікна чищення	мм	500*200
16	Виступ кришки очищення (відкритий)	мм	240
17	Розмір димоходу (вихід з котла)	мм	260*300
18	Переріз димоходу	см2	730
19	Висота димової труби	м	12
20	Сила тяги	мм/H2O	2,5*4,5
21	Електрообладнання	Вольт	230	50 Гц, 550 Вт
22	Об'єм води в котлі	л	660
23	Вихід на групу безпеки	Ду	50	2 шт., фланець
24	Вихід на злив води з котла	Ду	25	внутрішня різьба
25	Підривний клапан на люку топки	Ду	80
26	Робочий тиск (max)	атм.	3
27	Випробувані тиск	атм.	4,2
28	Максимальна t теплоносія	З	90
29	Вид пального		вугілля, дрова,торф
30	Подача палива		ручна



Огляд і принцип роботи котлів КВ-ЖСН

Промисловий котел тривалого горіння Топтермо КВ-ЖСН-200 кВт

Дані котли є унікальним і універсальним продуктом на ринку опалення. Універсальність котлів полягає в можливості їх роботи на будь-якому виді твердого палива.

Для котлів KW-GSN застосовуються різні види твердого палива — вугілля, вугільні відходи, вугільні концентрати, брикети, торф, дрова, деревні відходи, деревні матеріали, горючі тверді побутові відходи, сміття і т. п. Принцип верхнього пошарового спалювання палива дозволяє працювати котлу практично на будь-якому паливі (сміття) з великою вологістю і зольністю. Основною характеристикою будь-якого палива є питома теплота згоряння. Чим більше питома теплота згоряння палива, тим менше питома витрата пального при тій же величині коефіцієнта корисної дії (ККД) котла.

Особливості котлів КВ-ЖСН

	топка котлів розрахована на кількість палива відповідне 30 годинам роботи котла (ця характеристика може змінюватися в діапазоні 12-76 годин в залежності від виду палива і теплофізичних властивостей будівлі)
	застосований метод верхнього пошарового спалювання палива (дає можливість на 15-20% більше отримати тепла з одиниці спалюваного твердого палива, ніж звичайний метод горіння загалом полум'я)
	метод верхнього пошарового спалювання палива дозволяє працювати котлу практично на будь-якому паливі (сміття) з великою вологістю і зольністю
	автоматична подача повітря в топку пропорційно: 90% — вентилятор (горіння) 10% — природна тяга (тління)
	автоматично підтримується задана температура теплоносія: від 35 до 90 °С. (20-50% часу роботи паливо в котлі знаходиться в стані тління) як результат більш тривалий період роботи на одному завантаженні і відсутність перепалу палива
	розрахунковий ККД котла 89% (в залежності від виду палива може змінюватися в діапазоні 82-89%)
	котли сталеві (товщина використовуваного металу від 5 до 12 мм в залежності від потужності котла)
	застосовано принцип омиваних колосників (котел максимально захищений від прогоряння)
	в комплект котла входить: котел, вентилятор подачі повітря, автоматика (здійснює управління і контроль)
	можливість плавного регулювання (збільшення або зниження) температури в ручному режимі і автоматичному за допомогою кімнатного регулятора температури, погодного регулятора
	при необхідності котел комплектується додатково бойлером непрямого нагріву гарячої води для побутового і промислового використання контрольований автоматикою
	котел простий в обслуговуванні і експлуатації



Технічні новинки KW-GSN-150 кВт

Вільна циркуляція (система регулює кількість газів в котлі і перешкоджає аварій)

✔

«Суха» робота котла (полягає в наявності всередині котла труб разом з додатково закругленою формою обігрівальних каналів, що перешкоджають шкідливим випаровуванням і осадом в трубах і каналах)

✔

При виготовленні труб каналів використаний котлова сталь, який надійно захищає котел від іржі і шкідливих субстанцій

✔

«Мокрі» прути нагрівання не припалюються завдяки воді, що надходить із системи опалення і знижує температуру

✔

Технологія без пайки і відсутність зовнішніх щілин і прорізів

✔

Застосування сталевих листів більшої товщини (від 5 до 12 мм) і труб вищої якості
