Вентилятор і блок автоматики для твердопаливних котлів

  • В наявності

від 2 360 грн

+380 (50) 524-28-23
Vodafone
  • +380 (98) 498-79-79
    Kyivstar
  • +380 (93) 788-82-48
    Life
повернення товару протягом 14 днів за домовленістю
Вентилятор і блок автоматики для твердопаливних котлів
Вентилятор і блок автоматики для твердопаливних котлівВ наявності
від 2 360 грн
+380 (50) 524-28-23
Vodafone
  • +380 (98) 498-79-79
    Kyivstar
  • +380 (93) 788-82-48
    Life
Купити

Опис

Шановні покупці!!! На цій сторінці представлений широкий вибір комплектів автоматики з вентиляторами польських виробників. За додатковою інформацією звертайтеся за телефонами 0505242823, 0984987979, 0937888248 будемо раді допомогти Вам у виборі.

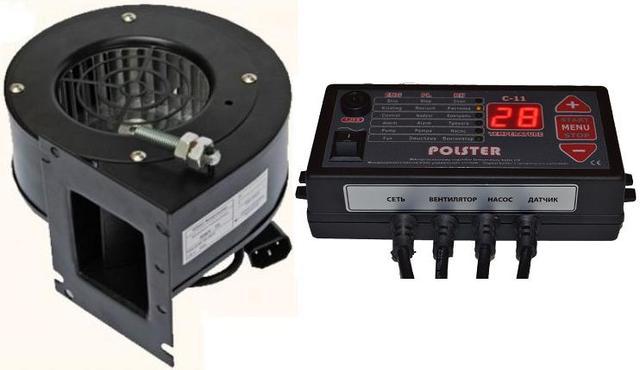

Вентилятор NWS-75 + Polster C-11 - якісний комплект автоматики для твердопаливного котла за доступною ціною, виробництва Польща: детальніше

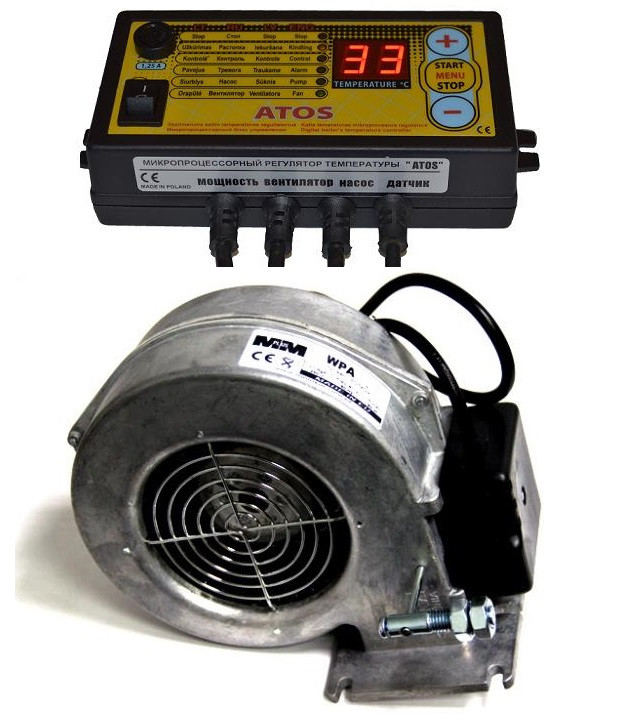

 Хіт продажів! Блок управління ATOS+вентилятор WPA-120 (володіє великими налаштуваннями) Дізнатися докладніше

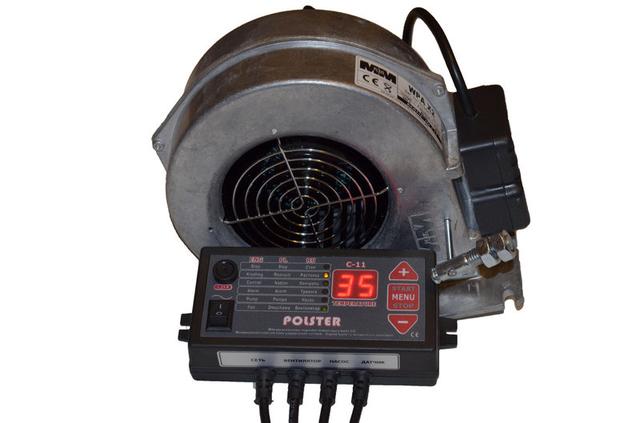

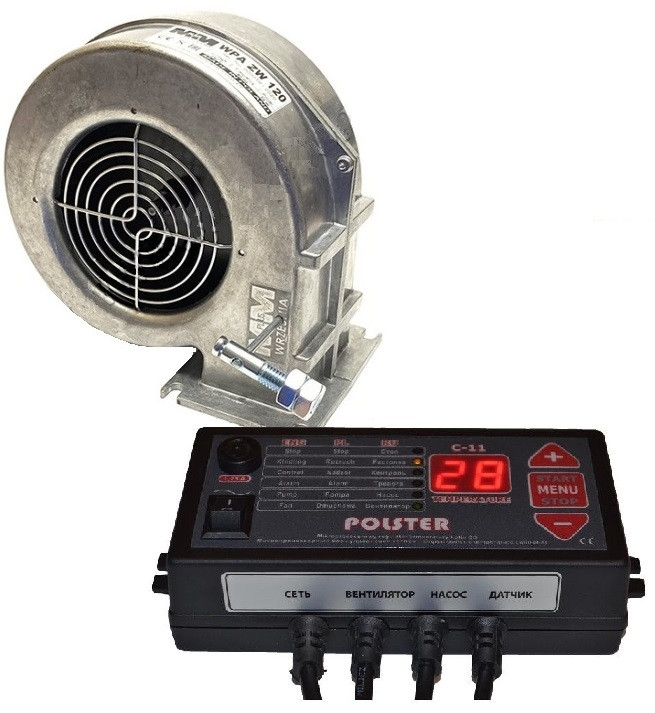

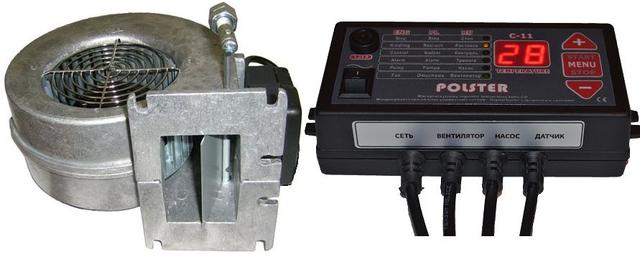

Polster-C11 c вентилятором M+M WPA-120 або WPA-117 з двигуном виробництва Німеччина. Функціональний блок управління і надійний вентилятор: https://teplo-max.com/p588398647-avtomatika-polster-ventilyator.html



Комплект автоматики Протон + вентилятор ВПА (блок управління Prond Proton для твердопаливного котла) Дізнатися докладніше

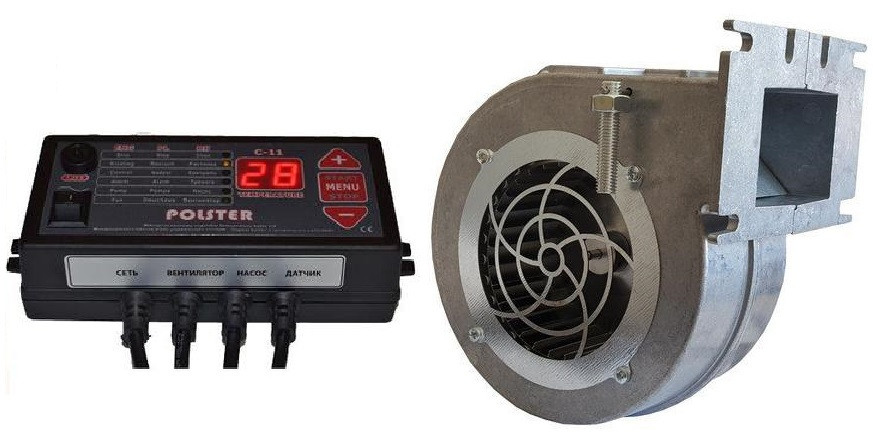

Блок управління Polster C-11 + вентилятор DP-02 для твердопаливних котлів. Дізнатися детальніше



Блок управління KG ELEKTRONIK CS-19 + вентилятор WPA-120 для твердопаливних котлів Детальніше: http://teplo-max.com/p121059375-blok-upravleniya-elektronik.html



Контролер + вентилятор для твердопаливних котлів EuroSter 11W Детальніше: http://teplo-max.com/p63764512-kontroller-ventilyator-dlya.html

Комплект RV і Krypton (вентилятор і автоматика) для твердопаливних котлів Детальніше: http://teplo-max.com/p51352067-komplekt-krypton-ventilyator.html



Блок управління Tech ST-24 (Sigma) і вентилятор WPA-120 для твердопаливних котлів Детальніше: http://teplo-max.com/p389997358-blok-upravleniya-tech.html

\



Блок управління KG ELEKTRONIK SP-05 LED+DP-02 вентилятор для твердопаливних котлів Детальніше: http://teplo-max.com/p121524933-blok-upravleniya-elektronik.html



Комплект автоматики до котла блок управління Nowosolar PK-22 + вентилятор NWS-75 Детальніше: http://teplo-max.com/p156984956-komplekt-avtomatiki-kotlu.html

опис

Командоконтроллер Tech ST-24 здійснює контроль за роботою твердопаливного котла, при цьому він керує нагнітальним вентилятором і циркуляційним насосом системи опалення.

Автоматика для котла ST-24 кріпиться на корпус котла. На контролері задається температура, яку необхідно підтримувати в приміщенні, все інше зробить контролер. Він буде регулювати роботу вентилятора в залежності від температури води в котлі.

Основними перевагами контролера є:

  • автоматичне керування вентилятором;
  • управління циркуляційним насосом;
  • РК-дисплей;
  • корпус виконаний з матеріалів, які здатні витримувати високі і низькі температури;
  • захист від перегріву;
  • оснащений запобіжником.

Технічні характеристики автоматики для котла Tech ST-24:

Харчування 230 В / 50 Гц
Максимальний розхід потужності, Вт 4
Навколишня температура, °C 5-50
Навантаження виходу циркуляційного насоса, А 1
Навантаження виходу вентилятора, А до 1
Межа регулювання температури, °C 30-80
Точність вимірювань, °C 1
Діапазон вимірювання температури, °C 0-85
Температурна стійкість датчика, °C 25-90
Запобіжник, А 1,6

Вентилятор WPA-120 застосовується для нагнітання повітря в топку котла центрального опалення.

Вентилятор WPA-120 застосовується для нагнітання повітря в топку котла центрального опалення. Вони (вентилятори) також можуть використовуватися для спільної вентиляції та опалення приміщень. Вентилятор працює при температурі навколишнього середовища від 0 до 40 С.

     Конструкція вентилятора: ― вентилятор WPA-120 складається з двох частин: алюмінієвий корпус, який кріпиться до зовнішнього ротора двигуна. Крильчатка вентилятора виготовлений з алюмінієвого сплаву і кріпиться безпосередньо до валу двигуна. Вхідний отвір захищений сіткою. Випускний отвір закінчується прямокутним фланцем з отворами для кріплення.

Основне застосування ― твердопаливні котли до 50 кВт.

Технічні дані

Тип двигуна

R2E120-AR38-40

Макс. Тиск

345 Pa

Макс. продуктивність

255 м3/год

Число оборотів

2500 про/м

Споживана потужність

83 W

Температура окр. середовища

00C-400C

Вага вентилятора

2,17 кг

Монтаж вентилятора, монтаж блоку управління.

Монтаж блоку автоматики управління і датчика температури

Блок автоматики керування необхідно встановити в місці, в якому він не нагріватися вище температури +45 С. Не слід розміщувати над елементами котла або котельні, які досягають високої температури.
Датчик температури в комплекті блоку автоматики управління необхідно закріпити на ізольованій ділянці патрубка прямої мережевої води, використовуючи шплінт кріплення (бандаж). Після попередньої затяжки бандажа (бандаж можна обернути навколо труби двічі, або відрізати надлишок ножицями для металу), вставити датчик температури між бандажем і трубою. Обережно затиснути бандаж так, щоб датчик температури не переміщувався під бандажем. Дуже сильне затягування може пошкодити елементи вимірювання. Обмотати датчик термоізоляційним матеріалом.
Не можна заливати датчик температури маслом, водою або іншими рідинами. Щоб поліпшити контакт, можна використовувати провідні силіконові пасти. Не вкладати цвяхів або інших металевих елементів датчик.

Монтаж вентилятора

Вентилятор необхідно встановити на фланці каналу подачі повітря на горіння з допомогою чотирьох гвинтів і гайок М6.
Провід вентилятора слід приєднати до вилки, після чого вилку вставити у відповідне гніздо в блоці автоматики. Гнізда підписані на розподільній дошці блоку.

Підключення циркуляційного насоса до контролера


Підключення циркуляційного насоса до блоку автоматики управління здійснювати в наступній послідовності:

  • Зняти кришку блоку електроніки насоса;
  • До затискача нульового, позначеного символом «РЕ», підключити жилу зелено-жовтого кольору — міра нуль;
  • Коричневу і синю жили (N1, L1 230V) підключаємо до затискної планки
  • Перевірити правильність з'єднань і прикрутити кришку.

Підключення котла до електропроводки

Приміщення котельні повинно бути обладнане електропроводкою 230В/50Гц у відповідності з вимогами діючих норм. Електропроводка повинна бути закінчена вхідний розеткою з захисним контактом. Пошкоджена проводка може призвести до виходу з ладу блоку автоматики управління і бути джерелом загрози для користувачів котельні. Забороняється застосовувати подовжувачі.
Підключення блоку автоматики управління до електромережі 230 В, повинно виконуватися тільки особою, що має необхідну кваліфікацію (професійним електриком) з дотриманням вимог ДНАОП 0.00-1.21-98 «Правила безпечної експлуатації електроустановок споживачів».

УВАГА! Перед підключенням насоса і вентилятора слід вийняти з мережевого гнізда вилку дроту, через який подається живлення на контролер!

Необхідно, щоб дроти під напругою, живлять пристрої, перебували далеко від елементів котла, які під час експлуатації нагріваються (дверцята, димохідна труба).

Характеристики

Основні атрибути
Виробник KOM-STER
Тип комплектуючого Автоматика
Країна виробникПольща
Призначення комплектуючогоДля твердопаливних котлів
Користувальницькі характеристики
Гарантійний термін12
