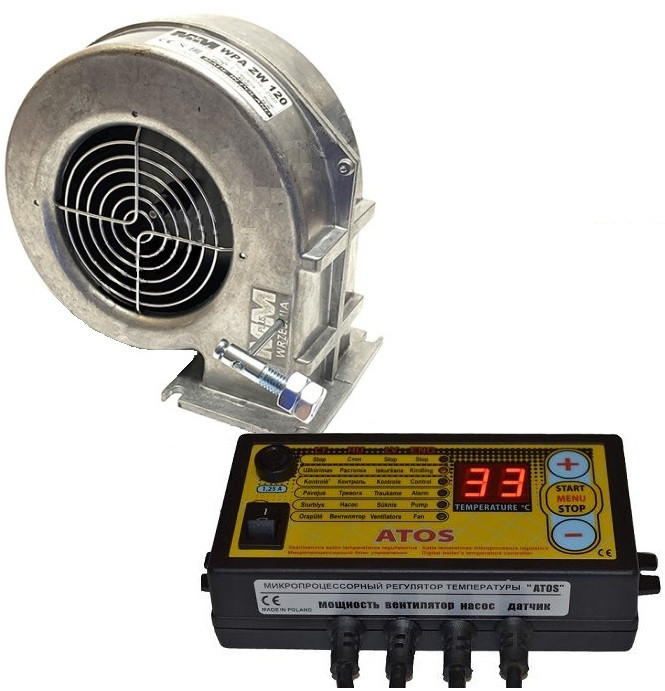

Вентилятор WPA-120k-ZW+контролер ATOS комплект автоматики для твердопаливного котла
2 750 ₴
- В наявності
- Код: ATOS+WPA-120к-ZW
- +380 (98) 498-79-79Kyivstar
Основними вузлами для автоматизації роботи твердопаливних котлів є вентилятори та блоки керування. На нашому сайті надана автоматика для твердопаливних котлів в широкому асортименті. Завдяки цим пристроям підтримується задана температура в системі опалення без контролю роботи твердопаливного котла з боку людини.
Блок керування для твердопаливних котлів
Автоматика ATOС призначена для керування вентилятором в котлах систем центрального опалення, а також для під'єднання циркуляційного насоса. Командоконтролер має багато функцій. Він простий в обслуговуванні та надійний у роботі.
Програмування параметрів меню
Щоб здійснити зміни в меню командоконтролера, треба натиснути кнопку МЕНЮ і потримати впродовж 3 секунд. На дисплеї з'явиться перший параметр. Кнопками +, ― можна вибирати те, що ми хочемо змінити. Вибравши відповідний параметр, треба знову натиснути кнопку МЕНЮ. Потім за допомогою кнопки + або — зменшуємо або збільшуємо його рівень. Повторним натисканням кнопки МЕНЮ зберігається зміна. Командоконтролер автоматично вийде з МЕНЮ, якщо не натискати жодних кнопок упродовж 3 секунд. Можливо, також повернутися до заводських установок у разі порушення регулювань командоконтролера. З цією метою параметр функції (ЗП — заводські установки) треба встановити на І і натиснути кнопку «МІНЮ», щоб зберегти.
ОБ'ЯСНЕННЯ ФУНКЦІЙ У МЕНІ КОМАНДОКОНТРОЛЕРА
- СР (час продування) — час, на який варто увімкнути повітродувку під час продування (регулювання в об'ємі 5-59 сек.)
- РР (перерва продування) перерва між продуванням (регулювання в об'ємі 1-99 хв.)
- Ob (Оберти повітродувки) — сила наддуву, виражена у відсотках (регулювання в об'ємі 30-99%, причому 99 означає повну потужність повітродувки)
- ОР (оберти під час продувів) — сила наддуву під час продування (регулювання в об'ємі 30-99%)
- tP (температура під'єднання насоса центрального опалення) — температура, за якої під'єднується насос центрального опалення (регулювання в об'ємі 25-70)
- НІ (гістерезис) — цей параметр говорить про те, на скільки градусів має впасти температура на котлі нижче заданої, щоб ввімкнулася повітродувка (регулювання в об'ємі 0-5 градусів)
- bu (Вимикання/вмикання повністю звукової сигналізації, яка інформує про брак палива). Встановлення параметра на 0 означає брак звукових сигналів.
- tO (границя уповільнення обертів) — дуже важлива функція, що застосовується зокрема в малих котлах і під час повітродувках, обладнаних клапанами на виході повітря. За допомогою цієї функції встановлюємо, з якого моменту повітродувка має почати сповільнювати оберти, коли температура на котлі доходить до температури, заданої на регуляторі (регулювання в об'ємі 0-10, за чим 0 означає повне вимикання уповільнення оборотов!). Встановлення параметра на 10 означає, що за 10 градусів до температури, заданої повітродувкою, оберти починають сповільнюватися. Встановлення параметра на 1 означає уповільнення до 1 градуса.
Робота блока керування з кімнатним термостатом (опція, за додаткову плату)
Під'єднання термостата можливе в моделях регулятора, якщо на корпусі командоконтролера встановлене гніздо chinch/тюльпан/ (ВИБОР).
Кімнатний термостат досліджує температуру в приміщенні. На її основі регулюється температура в котлі. Після під'єднання кімнатний командоконтролер отримує найвищий пріоритет. Хатній термостат під'єднується за допомогою двожильного дроту. З боку командоконтролера АТОС використовуємо вилку тюльпан. Зв'язок між обладнанням відбувається за принципом замикання або розмикання стиків. Розомкнуті — якщо температура, задана на термостаті, вища за температуру в приміщенні. Сомкнуті — якщо температура досягнута.
Вентилятори для твердопаливних котлів
Вентилятор WPA-120 (турбіна) — це пристрій для нагнітання повітря в камеру згоряння твердопаливного котла.
Нагнітальний вентилятор M+M WPA-120 ZW має асинхронний однофазний двигун. Гравітаційна заслінка, розташована на фланці, запобігає надходження надлишкової тяги за вимкненого вентилятора, а також запобігає потраплянню продуктів горіння палива в приміщення.
Виробник "Вінта" польська фірма M+M використовується для нагнітання повітря в топку твердопаливного котла, а також може бути використаний для спільної вентиляції приміщень і опалення. Вентилятор працює за температури довкілля від 0 до 40 °C.
Конструкція: ― вентилятор ZW складається з двох частин: алюмінієвий корпус, який кріпиться до зовнішнього ротора двигуна. Крильчатка вентилятора виготовлена з термостійкого пластику і кріпиться безпосередньо до валу двигуна. Вхідний отвір захищений сіткою. Випускний отвір закінчується прямокутним фланцем з отворами для кріплення.
Технічні характеристики вентилятора М+M WPA ZW 120
Тип пристрою | Радіальний вентилятор (з загнутими вперед лопатями) |
---|---|
Тип | WPA ZW 120 |
Тип двигуна | ZW-120 |
Продуктивність | 180 м3/год |
Потужність | 70 W |
Максимальний тиск | 220 Пa |
Номінальна напруга | 230V/50Hz |
Вага | 1,80 кг |
Допустима температура довкілля | 0°C do +40°C |
Матеріал ротора | термостійкий пластик |
Основні атрибути | |
---|---|
Виробник | ATOS |
Країна виробник | Польща |
Тип комплектуючого | Комплект автоматика і вентилятор |
Номінальна напруга | 220 В |
Призначення комплектуючого | Для твердопаливних котлів |
- Ціна: 2 750 ₴
