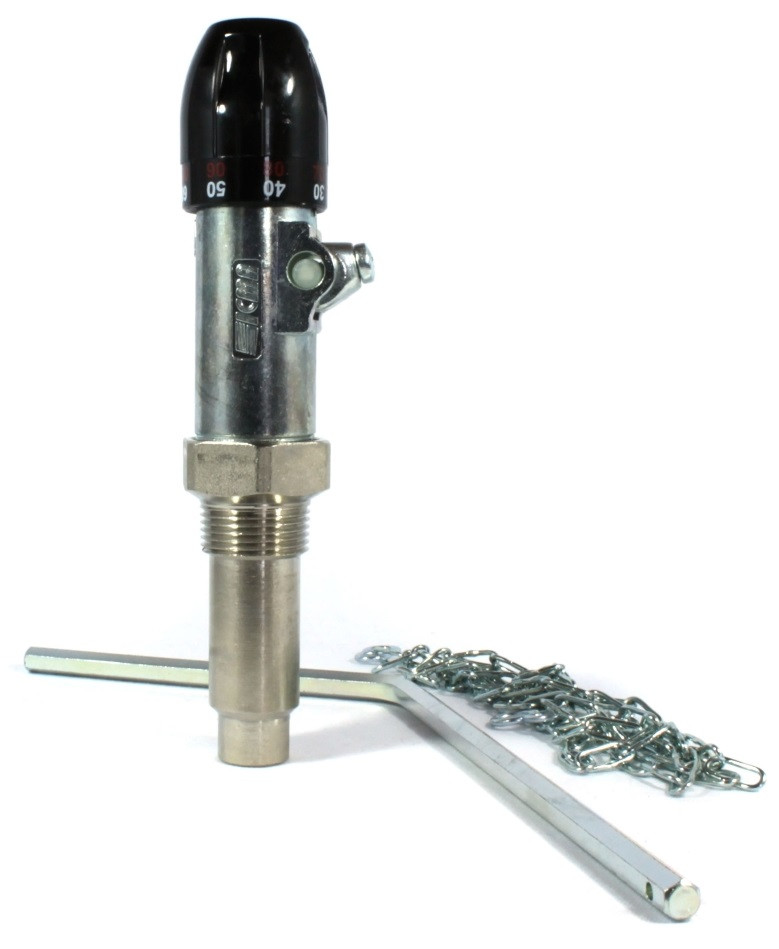

Регулятор тяги ICMA з ланцюжком для твердопаливного котла

Регулятор тяги Icma автоматично контролює тягу твердопаливного котла й модулює інтенсивність горіння, забезпечуючи, у такий спосіб, підтримання температури води в котлі на потрібному рівні, чи мале заощадження витрати палива.

 Пристрій суцільнометалевий. Ручка регулювання виготовлена з міцного матеріалу для високих температур.

Діапазон регулювання 30°-100°. Довжина ланцюжка 1200 мм. Важіль шестигранний із ухилом 120°, 115x145 мм, Вибіг ланцюжка 10 мм/10 °C, корисна сила 0.850 кг. З'єднання на котлі конічне 3⁄4".

Можливість встановлення регулятора як у вертикальному, так і в горизонтальному положенні.

Монтаж та налаштування

1 — закрутити з'єднання 3/4" (1) на спеціальній муфті, встановленій на котлі. Стиснути до кінця пристрій, для забезпечення герметичності та можливості регулювання. За горизонтального монтажу (мал.A), регулятор має кріпитися так, щоб вказівна стрілка (2) була вгорі. У разі вертикального монтажу (мал.B) встановити пристрій із прорізом (3) поверненої до фронтальної частини котла.

2- Після зняття пластикового стрижня із сідла регулятора, вставити шестигранний важіль (4) з ланцюжком (5). Якщо підтримувальний елемент важеля регулятора не встановлюється, то потрібно встановити його знову, звертаючи увагу на дотримання правильного напрямку монтажу.

3- Після встановлення ручки регулятора (6) на 60 °C, заблокувати ручку з ланцюжком, у положенні злегка похилої донизу так, щоб ланцюжок розташувався на тій самій осі з'єднанням на дверцятах тяги, що є на дверцятах.(7)

4- Налаштування регулятора полягає в регулювання довжини ланцюжка зафіксованого на дверцятах тяги котла. Встановіть ручку регулятора на 60 °C. Увімкніть котел, тримаючи дверцята тяги відчинені. Щойно котел досягне 60 °C, через кілька хвилин стабілізації температури, закріпіть ланцюжок на дверцятах тяги так, щоб вона залишалася відкритою на 1 мм.

На цьому налаштування закінчене, тепер встановіть ручку на бажану температуру.
