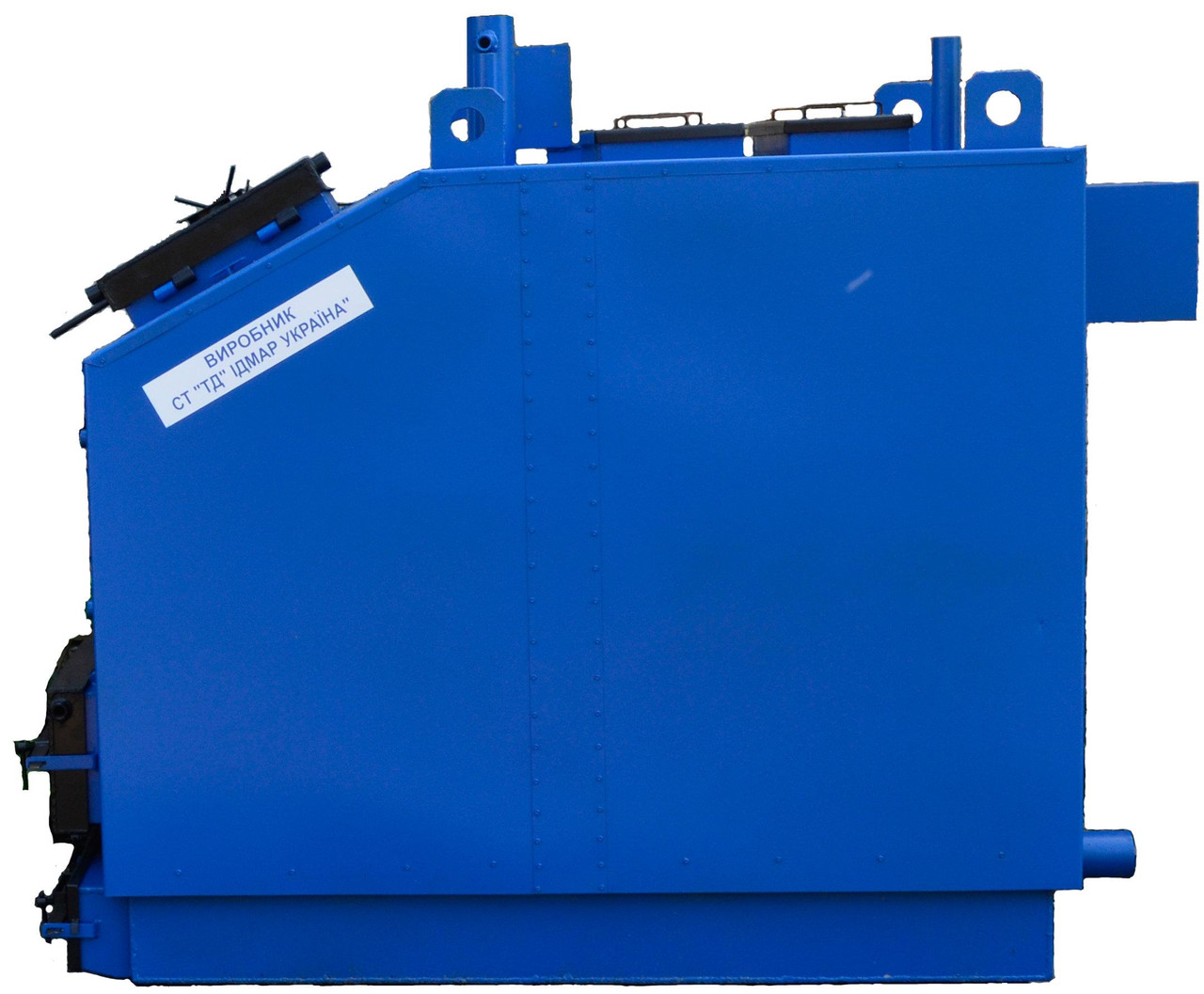

Твердопаливний котел Ідмар 200 Квт KW-GSN (c автоматичним регулюванням).Паливо-вугілля, вугільні відходи.

GK-1 200 кВт

Технічні характеристики твердопаливного опалювального котла
KW-GSN 200 кВт Робочий тиск 0,2 мПа

№ Технічна характертстика Одиниця Примітка

(параметри) вимірювання

1 Потужність кВт 200
2 Площа обігріву 2000 м2 при стандартних

параметри будівлі

3 Ширина корпусу котла див. 110
4 Висота корпусу котла див. 153
5 Довжина корпусу котла див. 191
6 Ширина котла в зібраному вигляді див. 127
7 Довжина котла + димар див. 211+35
8 Висота котла + патрубок див. 153+35
9 З'єднання (подача,обратка) Дн 89 патрубки
10 Вага котла кг 1700
11 Відстань від підлоги до завантаж.камери див. 123 по фронту
12 Розмір завантаж.вікна див. 50х49
13 Підняття завантаж.люка над котлом див. 60
14 Обсяг завантаж. Камери 0,77 м3
15 Розмір основного вікна очищення див. 20х50
16 Виступ кришки очищення (відкритий) див. 24 по фронту
17 Розмір димоходу (вихід з котла) див. 26х30 Dn 250мм (внутрішнє)
18 Переріз димоходу см2 730
19 Висота димаря м. 12
20 Сила тяги мм./Н2О 2,5-4,5

Об'єм води в котлі л 620

21 Електрообладнання потужність 0,55 кВт 230v 50Гц
22 Вихід на групу безпеки Ду 50 2 шт . Фланцеве
23 Вихід на злив води з котла Ду 32 внутрішня різьба
24 Підривний клапан на люку топки Ду 50 рухливе з'єднання
25 Робочий тиск (max) атм. 3
26 Випробувані тиск атм. 5
27 максимальна tтеплоносія 90

Робота на всіх видах твердого палива
ККД: 82% ― 89% (в залежності від виду палива)
Час роботи на одному завантаженні палива від 8 ― 30 годин (в залежності від виду палива)
ЗАБОРОНЕНА ЕКСПЛУАТАЦІЯ КОТЛА БЕЗ ВИКОРИСТАННЯ ГРУПА БЕЗПЕКИ КОТЛА
