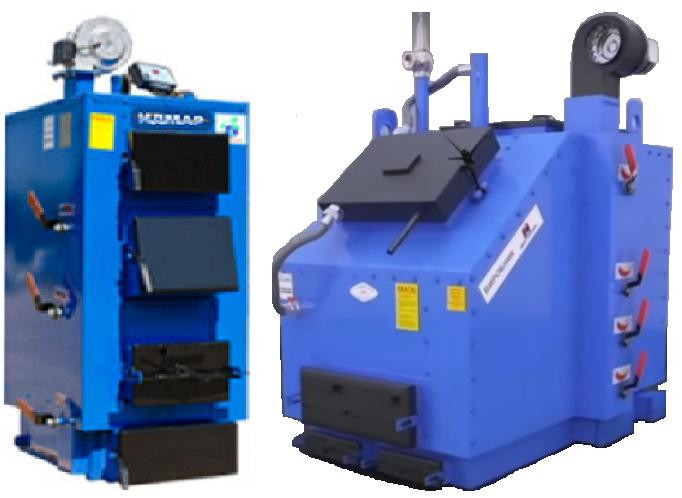

Твердопаливні котли Ідмар (потужність10-1100 кВт)

Верхнє горіння передбачає запалювання та горіння зверху до низу палива, перш за все вугілля, дрова та інше паливо, сміття.

1. Паливо завантажується до нижньої полиці завантаженого віконця.

2. Зверху накладається папір, картон та тріска і підпалюється. Вентилятор вмикається одразу після підпалу.

3. Для швидкого розпалювання відкривається ручка під №1.

4. Після гарного розгорання верху топки та заняття вогнем загального палива ручку №1 можна закрити, а останні відкривати по рівню горіння палива, або відкрити всі одразу.

5. По досягненню температури теплоносія заданої вами на блоці керування горінням, вентилятор відключається і піде процес тління.

6. Цей цикл триває доки паливо присутнє в топці, дозавантаження дозволено проводити в будь-який час, АЛЕ ПРИ ВКЛЮЧЕНОМУ ВЕНТИЛЯТОРІ. УВАГА:

1. Під час тління палива вентилятор має включатися для продуву скупчення газів – періодичність та термін встановлений вами на блоці керування.

2. Кількість ручок на котлі залежить від потужності котла.

УМОВИ ГАРАНТІЇ

1. Монтаж котла здійснюється тільки монтажною організацією, яка має ліцензію на право виконання даних видів робіт. У разі самовільного монтування котла гарантійні зобов'язання не будуть можуть застосовуватися.

2. На котел надається гарантія на гідростійкість, протягом 24 місяців, та 10 років на прогар з дати покупки котла. -на вентилятор надається гарантія 12 місяці з дати купівлі; -на блок керування надається гарантія 12 місяці з дати покупки.

3. Виконання гарантійних робіт проводитися в 14-й денний період від дати надходження рекламації.

4. Допускається заміна котла і вентилятора в гарантійний період у разі неможливості виконання ремонту. - При виході з ладу блоку керування в гарантійний період, він підлягає обміну за умови цілісності і наявністі пломб виробника.

5. Всі пошкодження корпусу, що виникли в результаті неправильної установки котла, неправильного обслуговування котла або його комплектуючих (вентилятор, блок керування), експлуатації котла і комплектуючих з порушенням інструкцій щодо використання даних виробів, а також пошкоджень пов'язаних з порушенням проектної комплектації котла, ведуть до припинення умов гарантії.

6. Наявність у покупця технічних паспортів на котел, вентилятор і блоку керування, з зазначеними гарантійними талонами, є єдиною підставою для виконання гарантійних зобов'язань. УВАГА!!! Не застосовувати без групи безпеки котла Котел опломбований . При пошкодженій пломбі, ГАРАНТІЯ НЕ НАДАЄТЬСЯ !!!

Котел повинен бути встановлений відповідно до правил розміщення котлів і основного обладнання, всі виконані роботи з монтажу повинні відповідати ГОСТ 12.0.001-74 і діючим стандартам. Після виконання монтажних робіт правильність виконаних робіт і дотримання норм з пожежної безпеки повинні перевіряти контролюючі служби, тільки після цього можна користуватися котлом. Фірма постачальник котлів не несе відповідальності за котел у разі: - самостійного втручання в конструкцію котла; - не дотримання норм і правил з установки котла. Після завантаження котла паливом розпал потрібно робити через завантажувальні дверцята (паливо розпалюється зверху). Горіння палива відбувається згори донизу. Після початку горіння дверцята потрібно закрити, включити блок керування і дочекатися максимальної роботи вентилятора. Категорично забороняється розпалювати паливо легкозаймистими рідинами. Важливо! Оптимально підібраними обертами подачі повітря (робота вентилятора) в зону горіння можна домогтися економії, як палива так і повітря. При спалюванні твердого палива може відбуватися виділення і допалювання летючих горючих газів, це явище супроводжується ударами в топці або димоході. Намагайтеся не ставити температуру теплоносія вище 70 оС і не нижче 55 оС. Топку котла в режимі горіння можна відкривати повільно тільки при включеному вентиляторі. У разі необхідності непередбаченої зупинки котла полум'я потрібно гасити піском, після чого провести вивантаження залишків палива. При монтажі системи опалення зверніть увагу на безперебійну подачу електроенергії на циркуляційний насос, в системі якої використовується котел.

Твердопаливний котел, здатний працювати на всіх видах твердого палива. У котлах даної конструкції від зміни виду палива, від низькокалорійного до висококалорійного, змінюється час роботи котла, наприклад на одній повній загрузці (практичні дані): - дрова (в залежності від породи деревини і відсотка вологості) - 4-10 годин; - вугілля (в залежності від фракції і породи вугілля) -16-30 годин. (перевага марками АТ з низьким вмістом летких речовин, шлакоутворення до 12%, що не перегорає) - Торфобрикет або змішане (вугілля з дровами) - 10 -12 годин. УВАГА: якість палива напряму впливає на тривалість і якість роботи котла. Завантаження палива проводитися через завантажувальні дверцята (відмінна рису завантажувальних дверцят: рухливий клапан по центру дверцят). На котлах моделі РК-1 - дверцята перебувають з лицьової (фронтальної) сторони котла, їх як правило чотири. Завантажувальні дверцята знаходяться за рахунком друга зверху, а всі інші двері призначені для чищення котла. Завантажувальні дверцята на котлах КВ-ЖСН знаходяться на похилій частині котла. Для ефективної роботи котла його топку слід завантажувати на 80% від усього обсягу. Горіння неможливе без подачі повітря. У вищеперерахованих марки котлів застосовано позонову подачу повітря в топку. В котлах моделей РК-1, КВ - ЖСН, СІС зона обслуговування може бути ліворуч або праворуч, від цього залежить місцезнаходження шахти повітряного колектора. На ній встановлено ручки, за допомогою яких регулюють подачу повітря в потрібну зону горіння палива. Ручки пускають у хід заслінки, які знаходяться всередині повітряного колектора (стрілки вказують положення заслінок: "З" - закрито, "Про" - відкрито, також кількість повітря, що подається в зону горіння, регулюється за допомогою автоматики. Як це зробити детально зазначено в інструкції для автоматики. Димові гази котла видаляються назовні через трубу, яка створює в котлі і димоходах розрядження. Трубу має бути виведено вище гребеня покрівлі на висоту не менше 1 м. Перетин димової труби ні в якому разі не звужувати, його розмір повинен відповідати розміру перетину димаря котла.

УМОВИ БЕЗПЕЧНОЇ ЕКСПЛУАТАЦІЇ

Основною умовою безпечної експлуатації котлів є виконання монтажу відповідно до норм. Крім того, слід виконувати наступні принципи:

1. Забороняється експлуатація котла при зниженні рівня води в сістемі нижче рівня, визначеного в інструкції з експлуатації котельної.

2. При обслуговуванні котлів використовувати рукавички, захисні окуляри, головний убір.

3. Відкриваючи дверцята, ставати не зпереду, а збоку. При запуску вентилятора не відкривати дверцята для завантаження.

4. Підтримувати в котельні порядок. У ній не повинно бути зайвих предметів, що не відносяться до обслуговування котельні.

5. При обслуговуванні котла - очищенні і ремонті, застосовувати освітлення з напругою не вище 24V.

6. Стежити за хорошим технічним станом котла і пов'язаної з ним системою опалення, особливо за герметичністю дверцят для попелу і палива.

7. Усі несправності котла усувати без зволікання.

8. У зимовий період не слід робити перерви в опаленні, які могли б призвести до замерзання води в системі або її частині, це особливо небезпечно, оскільки запуск котла при пошкодженої системі веде до серйозних наслідків.

9. Наповнення системи і її запуск в зимовий період повинні проводитись з дотриманням правил обережності. Наповнення системи в даний період має проводитись гарячою водою, щоб не допустити замерзання води в системі в ході заповнення. УВАГА!!! При підозрі можливості замерзання води в системі опалення, а саме в системі безпеки котла, слід перевірити прохідність системи. У разі відсутності прохідності, запуск котла заборонений.

10. Неприпустимий запуск котла із застосуванням таких засобів, як бензин, нафту та інші легкозаймисті і вибухонебезпечні засоби. Не наближатися з відкритим вогнем до відкритих дверцят для завантаження палива під час простою вентилятора, або після його включення, оскільки незгорілий газ вибухонебезпечний.

ЗАПУСК КОТЛА.

Перед першим запуском котла необхідно приділити особливу увагу перевірці правильності забезпечення підключення до інженерних мереж. опалення. За перевірку і технічний прийом котла після монтажу відповідальним є користувач, або його представник, який після домовленості з проектантом, монтажником або іншим представником зі сфери опалювальних інженерних мереж, повинен скласти протокол про приймальні операції. З метою розведення вогню в котлі, на очищені грати, в топку, необхідно рівномірно насипати вугілля (максимально до нижнього краю завантажувального люка). Далі для розпалу, накласти папір і дрібні шматочки дерева, які підпалюють і щільно зачинити всі дверцята. Після розпалювання включаємо блок керування роботи котла згідно з інструкцією з обслуговування.

ЧИЩЕННЯ ТА ЗБЕРІГАННЯ КОТЛА.

Котел потребує періодичного чищення. Це особливо важливо для правильної експлуатації і ефективністі роботі котла. Для цього є дверцята в верхній частині котла для чищення димових каналів.У нижній частині котла знаходятся дверцята топки та зольника. Після закінчення опалювального сезону не потрібно спускати воду з котла, альо слід ретельно очистити топку і димові канали.

ЗАХОДЬ БЕЗПЕКИ ПРИ АВАРІЙНІЙ РОБОТІ КОТЛА

У разі аварійної ситуації, наприклад, як перевищення температури 100 С, підвищення тиску, різкого великого витіку води з котла, або розрив труб інженерної мережі, а також іншої небезпеки для подальшої експлуатації котла, необхідно:вимкнути блок керуванння з електро мережі та засипати паливо піском Величезне значення для правильної роботи котла мають розміри димової труби Висота димової труби повинна відповідати умовам розташування котельні по відношенню до інших об'єктів. Технічний стан димової труби повинен перевіряти сажотрус.

УСТАНОВКА ЦЕНТРАЛЬНОГО ОПАЛЕННЯ

Після установки котла і підключення його до димової труби, слід підключити котел до інженерної мережі опалення. У зв'язку з цим необхідно провести наступні операції: • Підключити патрубок подачі теплоносія від котла до інженерної мережі опалення, в призначеному для цього місці. • Підключити патрубок повороту теплоносія до котла. • Підключити до патрубка системи безпеки, запобіжний клапан. • Наповнити інженерну мережу опалення теплоносієм. • Підключити блок керування і перевірити правильну роботу електричної інженерної мережі, • У разі використання циркуляційного насоса опалення (рекомендація виробника), підключити насос з «гравітаційним обходом», що дає можливість користуватися інженерними ятерами опалення в момент можливої аварії насоса. Головні вимоги до пристроїв забезпечення: • Складання ємності відкритої системи з мінімум 4% - 7% всього обсягу інженерної мережі теплоносія, • Патрубок безпеки(запобіжний клапан) з діаметром залежним від теплової потужності котла. УВАГА! При розпалюванні холодного котла може з'єднання явитися конденсат на стінках котла Може здатися, що котел протікає. Це природне явище, яке проходити після того, як котел розігріється. У разі відсутності електричної напруги, котел може працювати без блоку керування та вентилятору, на основі натуральної тяги, за умови гравітаційного прийому тепла. В такому випадку необхідно відкрити дверцята зольника. В даному випадку завантаження паливом котла повинно бути не більше 1/5 завантажувальної камери котла.



ПРИЗНАЧЕННЯ І БУДОВА КОТЛА

Водяні, опалювальні котли СТ «торговий дім« Ідмар Україна» призначені для живлення інженерної мережі опалення житлових будинків та інших об'єктів, а також підготовки водяного опалення при одноразовий подачі палива і цілодобовій системі роботи. Вони зроблені в зварювальній версії. Основні елементи котла це: камера топки, камера попелу, конвекційна частина, люки для завантаження і чищення, повітряна система з розподільником, утеплювальної ізоляцією і димарем.

ТЕХНІЧНО-ЕКСПЛУАТАЦІЙНА ХАРАКТЕРИСТИКА

Котли СТ«ТД«ІдмарУкраїна» характеризуються простою чіткою інструкцією з використанням новаторських рішень підведення повітря в зону завантаження палива. Обслуговування котла є вибачимо, не вимагає особливих зусиль, з використанням тільки трьох відкривних люків, які дають можливість скачати паливо і очистити котел. Процес спалювання автоматично контролюється і окрім цього дає можливість отримати необхідну температуру теплоносія, що витікає. Залежно від застосованого розподільника, існує можливість використання циркуляційного насоса опалення, програмування часових зон в системі цілодобової експлуатації. Правильно підібрані для об'єкта котли, що експлуатуються з номінальною потужністю, не потребують камінних фільтрів. ПІДБІР КОТЛІВ ДЛЯ ІНЖЕНЕРНИХ МЕРЕЖ. З метою правильного підбору котла необхідно взяти до уваги розрахункове споживання тепла у разі втрати при проникненні, а також тепла у вентиляції і теплої води для потреб споживача. Тепловий баланс будинку повинен бути розроблений проектантом згідно з відповідними нормами.

ПАЛИВО І ЙОГО ПРИГОТУВАННЯ

Котли СТ «торговий дім«Ідмар Україна»пристосовані для спалювання кам'янської кам'яного вугілля асортименту. У разі використання палива низької якості, необхідно брати до уваги можливе погіршення продуктивності котла. Перед завантаженням палива необхідно перевірити, щоб вугілля мало приблизно 20% вологості (за вагою), і підготувати його за добу раніше.

ОПИС БУДОВИ КОТЛІВ

Водяні котли опалення виробника СТ«ТД«ІдмарУкраїна» виготовлені в зварювальній версії. Основні їх елементи це: камера топки, камера зольника, конвекційна частина, люки для завантаження таі чищення, повітряна система з розподільником, утеплювальною ізоляцією і димарем. Камеру топки зроблено у формі прямокутного паралелепіпеда. У нижній її частині знаходиться водяна решітка зроблена з труби, під гратами перебуває зольник. У верхній частині топки є завантажувальний люк. Над топкою знаходиться нижній водяний канал конвекційнної частини. Конвекційна частина являє собою систему водяних каналів, поперемінно розташованих, одночасно створюючи собою лабірінтовий потік димових газів. Останній димовий канал з'єднання єднаний з диморем. Середні димові канали з'єднання єднані загальним люком для чищення. Всі люки закриті дверцятами. Система подачі повітря до набору палива є новаторським технічним рішенням, яке використовує повітряні клапани і форми. Кількістю і часом подачі повітря через вентилятор управляє система автоматики. Котел ізольований теплоізоляційним матеріалом, захищений бляхою.

ПОКАЗНИКИ ПИТОМОГО СПОЖИВАННЯ ТЕПЛА ДЛЯ ЖИТЛОВИХ БУДИНКІВ

Щоб розрахувати оцінне споживання тепла для опалення житлового будинку, потрібно взяти середні величини w / m2 питомих показників споживання тепла • q = 160 W / m2 - з цегли і пустотілого блоку, «холодне» покриття підлоги, одинарні вікна • q = 110 - для середньоізольованих будинків (стіни з пористого бетону, шаруваті без технічної ізоляції, подвійні вікна) • q = 80 добреізольованих будинків (утеплені стіни з пористого бетону, ізольовані вікна з комплексними стеклами, «теплі» покриття підлоги)

МОНТАЖ КОТЛІВ У ІНЖЕНЕРНІЙ МЕРЕЖІ

Котли СТ«торговий дім«Ідмар Україна» повинні бути встановлені відповідно до технічної документації котла, проектів котельні, вимогами по вентиляції та відводу димових газів.

ПІДКЛЮЧЕННЯ КОТЛА

Котел необхідно встановити на фундамент, який захиченний вогнеупорним покриттям До котла повинен бути зручний доступ з усіх боків, особливо в бік котла, з метою швидкого та безпечного щоденного обслуговування і періодичної чистки теплообмінника та зольника. ЗАБОРОНЕНО ЗАСТОСОВУВАТИ МЕХАНІЧНУ ВИТЯЖНУ ВЕНТИЛЯЦІЮ. Димову трубу слід з'єднання єднати безпосередньо з димарем. Через ревізію для чищення димоходу необхідно ущільнити місце з'єднання єднання димоходу з димарем котлом за допомогою мінеральної вати.
