Блочно-модульна котельня на твердому паливі 200 кВт з 2-ма котлами Ідмар GK-100

- Немає в наявності
Ціну уточнюйте
- +380 (98) 498-79-79Kyivstar
- +380 (93) 788-82-48Life
Опис
Керівництво по монтажу та експлуатації блочно-модульної котельні, далі БМК, з 2-ма котлами Ідмар GK-100 або аналог идмара – КТТ-100, потужністю 100 кВт кожний, що виготовляється на підставі ТУ. У 28.1-30042448-002:2008 містить відомості про конструкції, принцип дії, технічні характеристики котельної, а також приладів, устаткування і складальних одиниць, що входять до складу котельні. Керівництво по експлуатації котельні призначене для персоналу монтажно-налагоджувальної організації, що виконує роботи з монтажу та підключення котельні до зовнішніх мереж, а також для персоналу, який обслуговує та експлуатує котельню.
Керівництво по експлуатації котельні входить в комплект постачання котельні і повинно постійно знаходиться при ньому. При передачі котельні іншому власникові з нею передається і Керівництво по експлуатації. При виникненні питань слід проконсультуватися з фахівцями підприємства виробника.
Для встановлення котельні на місці монтажу, спеціально розробляється проект прив'язки відповідно до вимог СНиП II-35-76 «Котельні установки», ДБН А 2.2-3-97 «Склад, порядок розробки, погодження та затвердження проектної документації для будівництва», ДБН 360-92 «Містобудування. Планування та забудова міських і сільських поселень», СНиП 2.04.07-86 «Теплові мережі», СНиП II-3-79* «Будівельна теплотехніка», СНиП III-4-80* «Техніка безпеки в будівництві», РД 34.21.122-87 «Інструкції по влаштуванню блискавкозахисту будівель і споруд», «Правил пристрою електроустановок», НАПБ А. 01.001-95 «Правила пожежної безпеки України», ДБН Ст. 1.1-7-2002 «Пожежна безпека об'єктів будівництва», СНиП 3.05.06-85 «Електротехнічні пристрої», НПАОП 0.00-1.26-96 «Правила будови і безпечної експлуатації парових котлів і водопідігрівачів з температурою нагріву води не вище 115 проС», НПАОП 0.00-1.21-98 «Правила безпечної експлуатації електроустановок споживачів», інших чинних нормативних документів і рекомендацій цього ПОСІБНИКА З ЕКСПЛУАТАЦІЇ.
Монтаж котельні, введення її в експлуатацію, профілактичне обслуговування і ремонт здійснюється тільки працівниками спеціалізованих організацій.
Змонтовану котельню слід приймати в експлуатацію відповідно до вимог ДБН А. 3.1-3-94 «Приймання в експлуатацію закінчених будівництвом об'єктів. Основні положення».
Після кожного випадку транспортування (або переміщення) котельні необхідно проведення пусконалагоджувальних робіт з перевіркою герметичності всіх
рознімних з'єднань.
До обслуговування котельні допускаються особи не молодше 18 років, які пройшли
навчання і мають посвідчення на право обслуговування котельного обладнання і вивчили даний ПОСІБНИК З ЕКСПЛУАТАЦІЇ.
На підставі цієї інструкції з урахуванням місцевих умов експлуатації власником котельні повинна бути розроблена і затверджена у встановленому порядку виробнича інструкція. Для розробки виробничої інструкції рекомендується використовувати типову інструкцію для операторів парових і водогрійних котлів НПАОП 0.00-5.10-93.
УВАГА! Недотримання вимог цього КЕРІВНИЦТВА, самовільна зміна конструкції котельні (її складальних одиниць і комплектуючого обладнання), неправильне регулювання може призвести до нещасних випадків, матеріального збитку і виходу котельні з ладу. Забороняється експлуатація котельні з несправним зовнішнім і комплектуючим котельню обладнанням (насоси, автоматика безпеки, виконавчі механізми, арматура, система захисту від загазованості тощо).
Для забезпечення нормальної роботи котельні необхідно виконувати вимоги експлуатаційних документів на комплектуючі вироби і зовнішнє обладнання, що забезпечує роботу котельні, а так само вимоги нормативних документів, що регламентують обслуговування обладнання, трубопроводів, газоходів, контрольно-вимірювальних приладів.
УВАГА! У зв'язку з постійно проводиться підприємством-изотовителем роботою, спрямованою на поліпшення технічних, експлуатаційних і ергономічних характеристик котельні, а також у зв'язку із застосуванням інших комплектуючих котельню виробів – у комплектації і конструкції котельні можливі невраховані справжнім КЕРІВНИЦТВОМ зміни, які не погіршують характеристик котельні.
1 ПРИЗНАЧЕННЯ ТА ОБЛАСТЬ ЗАСТОСУВАННЯ КОТЕЛЬНІ
Котельня призначена для теплопостачання виробничих, житлових, громадських і адміністративних будівель, а також будують об'єктів різного призначення в якості постійного або тимчасового джерела теплопостачання.
УВАГА! Котельню встановлювати тільки на рівну тверду поверхню, що не має яких-небудь пошкоджень.
За погодженням із Замовником котельня БМК може комплектоватся додатковим обладнанням і вузлами. Котельня являє собою два транспортабельних контейнера зі змонтованими на них котельним обладнанням – 2-ма котлами Ідмар GK-100 або аналог идмара – КТТ-100, потужністю 100 кВт кожний, а також допоміжним устаткуванням, що забезпечує безперебійну роботу котельні.
При монтажі котельні необхідно здійснити установку і складання модулів на закладні конструкції за допомогою зварювання.
Після монтажу котельні виконуються технологічні з'єднання устаткування і комунікацій.
Котельня призначена для роботи на будь-якому виді твердого палива (вугілля, брикет, торф, дрова та ін).
Автоматична подача палива в котли не передбачена. За роботою котельні стежить оператор, який також здійснює постійний контроль за технологічним обладнанням. Оператор котельні повинен мати допуск для даних видів робіт, а також дотримуватися вимог цієї інструкції.
2 ОСНОВНІ ТЕХНІЧНІ ДАНІ
Основні технічні характеристики БМК-200 з 2-ма котлами Ідмар GK-100 або аналог идмара – КТТ-100, потужністю 100 кВт кожний наведені в таблиці 1.
Габаритні розміри БМК-200 з зібраними зовнішнім обладнанням, характерні розміри, розташування патрубків і прорізів, а також розміри прив'язки і розстановка устаткування представлені у додатку 1.
Таблиця 1
Найменування параметра |
Значення параметра |
1. Номінальна теплова потужність, кВт |
200 |
2. Габаритні розміри контейнера для транспортування Д х Ш х В, мм, не більше (без урахування виступаючих частин) |
5000х2500х3100
|
3. Сумарні розміри БМГК у зібраному вигляді (з двох контейнерів) |
5000х5000х3100 |
4. Внутрішній об'єм котельні, м3, не менше |
65 |
5. Категорія пожежної небезпеки контейнера котельні |
Г |
6. Ступінь вогнестійкості контейнера котельні |
ІІІА |
7. Встановлене котельне обладнання, найменування (кількість) |
КТТ-100 - 2 шт. |
10. ККД, % |
82-89 |
11. Витрата палива, кг/год ― дрова (3000 ккал/кг), вологість 25% ― вугілля (6070 ккал/кг) |
70 33,4 |
12. Робочий тиск теплоносія, МПа, не більше |
0,4 |
13. Температура теплоносія, оС, не більше |
80 |
14. Температура теплоносія в зворотному трубопроводі, оС, не менше |
45 |
15. Температура продуктів згоряння, проЗ |
190 |
16. Напруга живлення електроустаткування, |
220/380 |
17. Маса котельні, т, не більше |
6 |
Призначення і характер патрубків представлені в таблиці 2.
Таблиця 2
Обозн |
Найменування |
Кількість. |
Характеристика патрубків і прорізів БМК-200 |
Примітка |
Т1 |
Вихід подаючого трубопроводу |
1 |
Ø 89х3,5 |
|
Т2 |
Вхід зворотного трубопроводу |
1 |
Ø 89х3,5 |
|
Т3 |
Вихід подаючого трубопроводу ГВП |
- |
- |
|
Т4 |
Вхід зворотного трубопроводу ГВП |
- |
- |
|
В1 |
Вхід холодної води |
- |
- |
|
ВЕ1 |
Дефлектор |
1 |
Ø250 |
При транспортуванні від'єднано |
Димарі |
Вихід димових газів |
2 |
210х210 |
В межах котельні |
3. ОПИС І РОБОТА БМК
3.1 Технічні рішення.
У БМК розташовані:

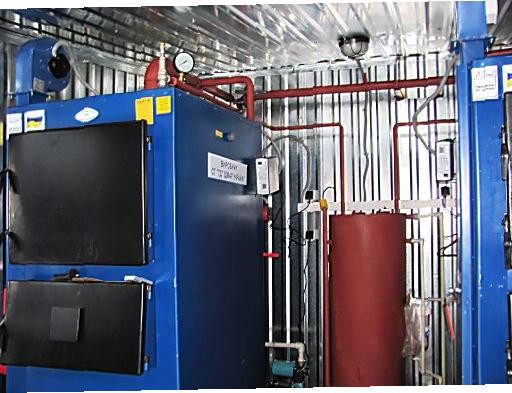

- два водогрійних твердопаливних котла КТТ-100, потужністю 100 кВт кожний;
- мережевий здвоєний циркуляційний насос системи опалення LOWARA FCTE 40-125/07.
- компенсатор об'єму 300 л;
Відведення димових газів від котлів передбачається по відокремленим димоходів 210х210.
3.2 Теплова схема котельні
Теплова схема БМК та її комплектна відомість представлені в додатку 1. У котельні встановлюються два водогрійних твердопаливних котла КТТ-100, потужністю 100 кВт кожний.
Теплоносій системи опалення – гаряча вода з параметрами 90 70 °С.
Теплоносій подається з котельні в теплові мережі. Циркуляцію теплоносія в системі опалення здійснює здвоєний насос LOWARA FCTE 40-125/07.
Для компенсації теплового розширення води в контурі системи опалення встановлений закритий компенсатор об'єму, ємністю 300 л.
По надійності відпуску тепла споживачам котельня відноситься до II-ї категорії.
3.3 Антикорозійний захист і теплова ізоляція
Для антикорозійного захисту ізольованих трубопроводів прийнята фарбування зовнішньої поверхні фарбою БТ-177 в 2 шари по грунту ГФ-021.
Для ізольованих трубопроводів масляна фарбування в два шари по грунту ГФ-021. Теплова ізоляція трубопроводів – ізоляція NOBASIL фольгована d=30 мм
3.4 Протипожежні заходи
Котельню оснащують засобами пожежогасіння відповідно до норм на протипожежне устаткування та інвентар, встановленими «Правилами пожежної безпеки в Україні» НАПБ А. 01.001-95. Трубопроводи в місцях проходу людей прокладаються на висоті не менше 2,2 м.
Відстань від фронту котлів до стіни витримана не менше 2 м, а відстань між котлами становить не менше 1,5 м.
Димоходи повинні бути оглянуті, очищені, придатність димоходів повинна підтверджуватися відповідним актом.
В якості первинного засобу пожежогасіння передбачені вогнегасники порошкові ВП-5Б-2 шт.
3.5 Опалення і вентиляція.
Джерелом теплопостачання систем опалення є котельня.
Розрахункові параметри зовнішнього повітря: tр. про.= ― 23 °С;
Середня температура опалювального періоду: tср = ― 1,7 °С.
Внутрішня температура в котельні: tвн = +12,0°С;
Тривалість опалювального періоду – 191 діб.
Опалення котельні здійснюється за допомогою сталевих регістрів ф76х3,0. Вентиляція котельної припливно-витяжна з природним спонуканням з розрахунку: витяжка – в обсязі трикратного повітрообміну в годину; приплив – в шестикратному обсязі. Забір повітря для вентиляції і горіння палива в котлах через жалюзийную сітку, розташовану в зовнішній стіні котельні. Природна витяжка через дефлектор ф250, примусова через вентиляційний канал ф100 за допомогою радіального вентилятора.
Монтаж системы вентиляции вести в соответствии с требованиями СНиП 3.05.01-85 «Внутренние санитарно-технические системы».
При производстве работ необходимо выполнять все мероприятия, предусмотренные СНиП III-4-80 «Техника безопасности в строительстве».
3.6 Внутренний водопровод и канализация
Проект внутренних сетей водопровода и канализации котельной выполнен в соответствии со СНиП 2.04.01-85.
Водоснабжение котельной предусмотрено от существующего водопровода (см. проект привязки).
Водопотребление котельной учитывается водомерным узлом, который расположен в помещении существующей котельной.
Внутрішній водопровід запроектований з труб сталевих електрозварних за ГОСТ 10704-91 і труб сталевих водогазопровідних по ГОСТ 3262-94.
Основний теплоізоляційний шар трубопроводів ― ізоляція NOBASIL фольгована d=30 мм
Для захисту зовнішньої поверхні трубопроводів від корозії, перед тепловою ізоляцією передбачається покриття фарбою БТ-177 ґрунтовкою ГФ-021 в один шар. Трубопроводи, що не підлягають теплоізоляції, покриваються масляною фарбою за два рази.
Відведення скидних, дренажних та аварійних вод з котельні здійснюється через трапи в підлозі котельні і виводяться за її межі на вимощення по системі каналізації, яка розробляється окремим проектом прив'язки.
Монтаж сантехнічних систем вести у відповідності з вимогами СНиП 3.05-01-85 «Внутрішні санітарно-технічні системи».
При виробництві робіт виконувати вимоги СНиП III-4-8* «Техніка безпеки в будівництві».
